Case システム建築  施工実績

淡路鉄工株式会社 播磨工場増築

ビルダー:株式会社谷工務店 (兵庫県)
  【空撮動画あり】
【360゚画像あり】

国内外のプラント機器や産業機器や、橋梁・鉄骨・鉄塔・一般産業用機器・圧力容器などの大型構造物を設計・製造されています兵庫県神戸市の 淡路鉄工株式会社 様。

加古郡播磨町の播磨工場内に増築工場棟をシステム建築で建設いただきました。



YouTube 「淡路鉄工株式会社 播磨工場増築」空撮



 360度パノラマVR ※マウスやカーソルキーで360度ご覧になれます。

 <画像右上の「FULL」をクリックすると全画面になります>



播磨工場全景

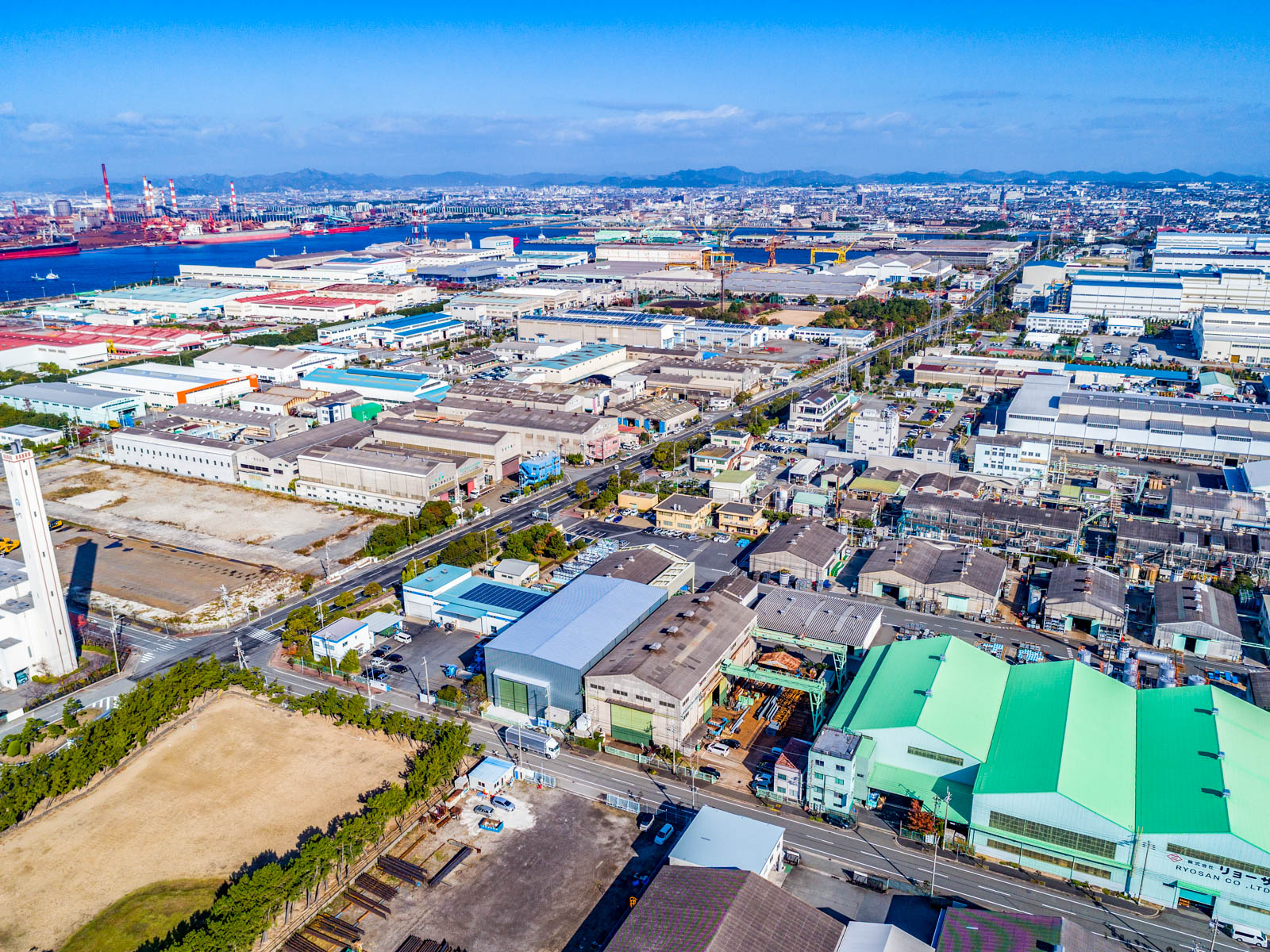

播磨工場は、兵庫県加古郡播磨町の人工島の新島内にあります。

このエリアは、、姫路市や加古川市の湾岸部に造成された播磨臨海工業地帯で、多くの工場が沿岸部に並びます。

リサイズ-5

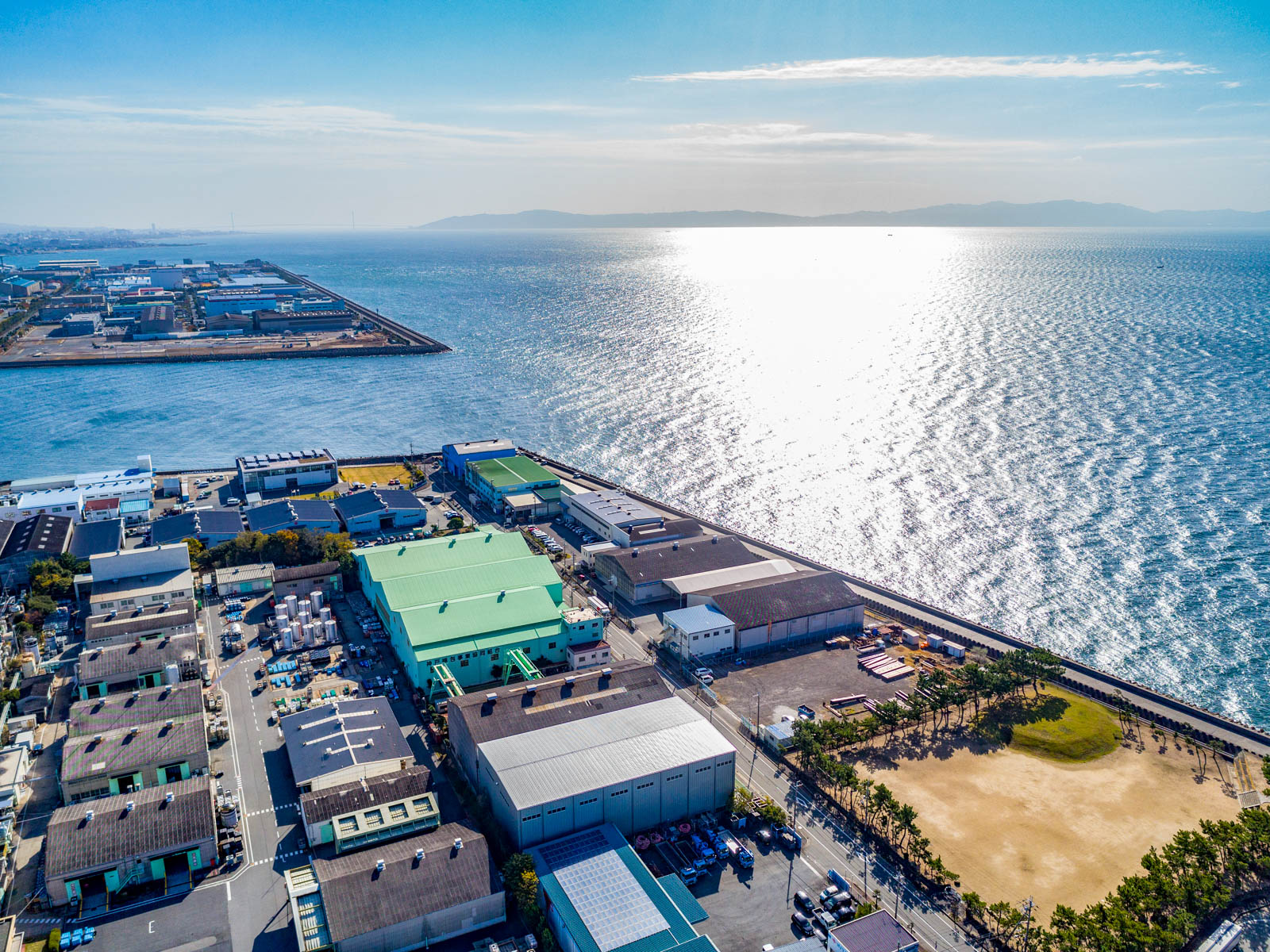

播磨工場は、新島内の南東側にあります。

瀬戸内海の奥に見える陸は、淡路島です。

リサイズ-4

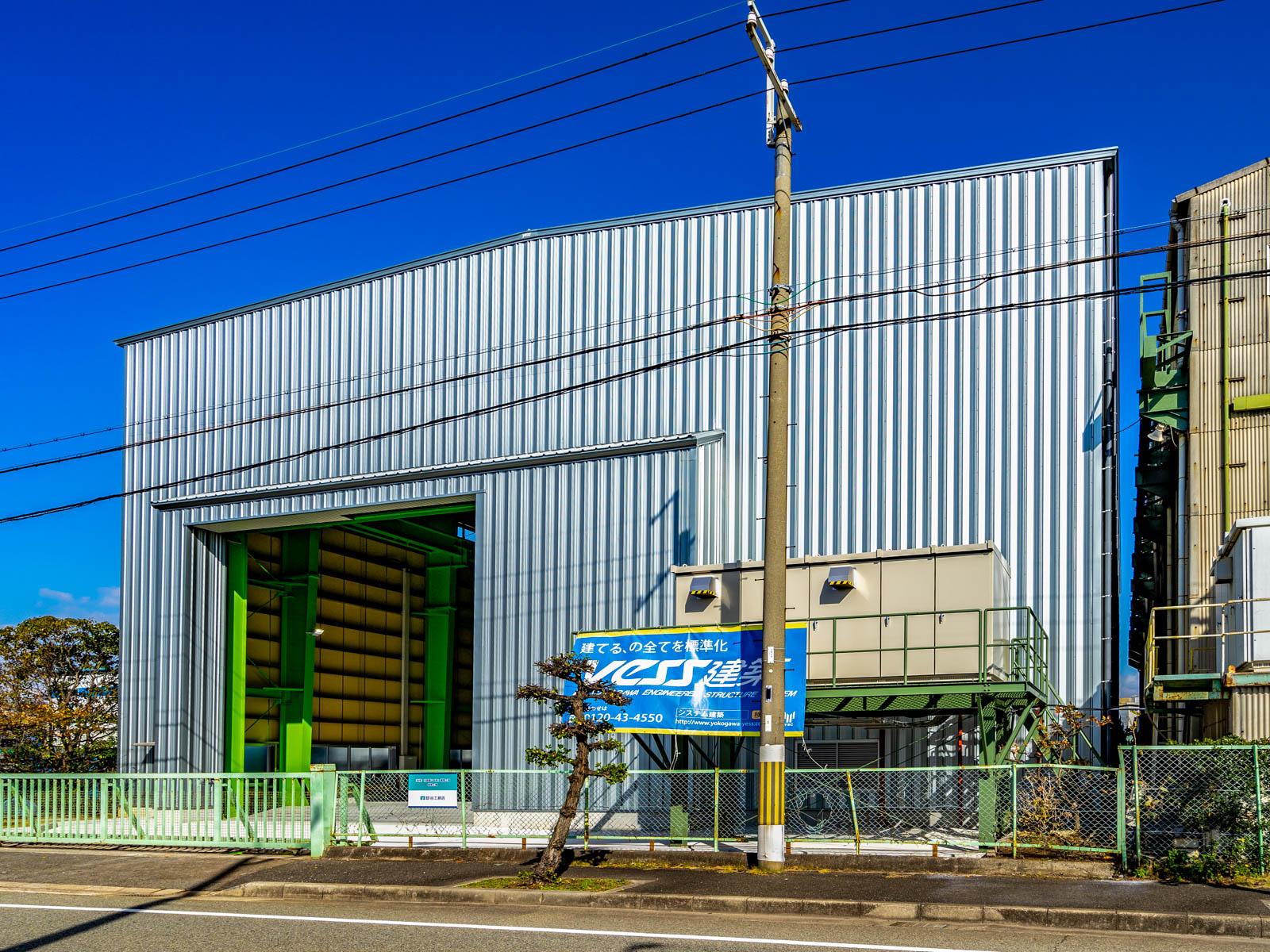

増築工場棟外観

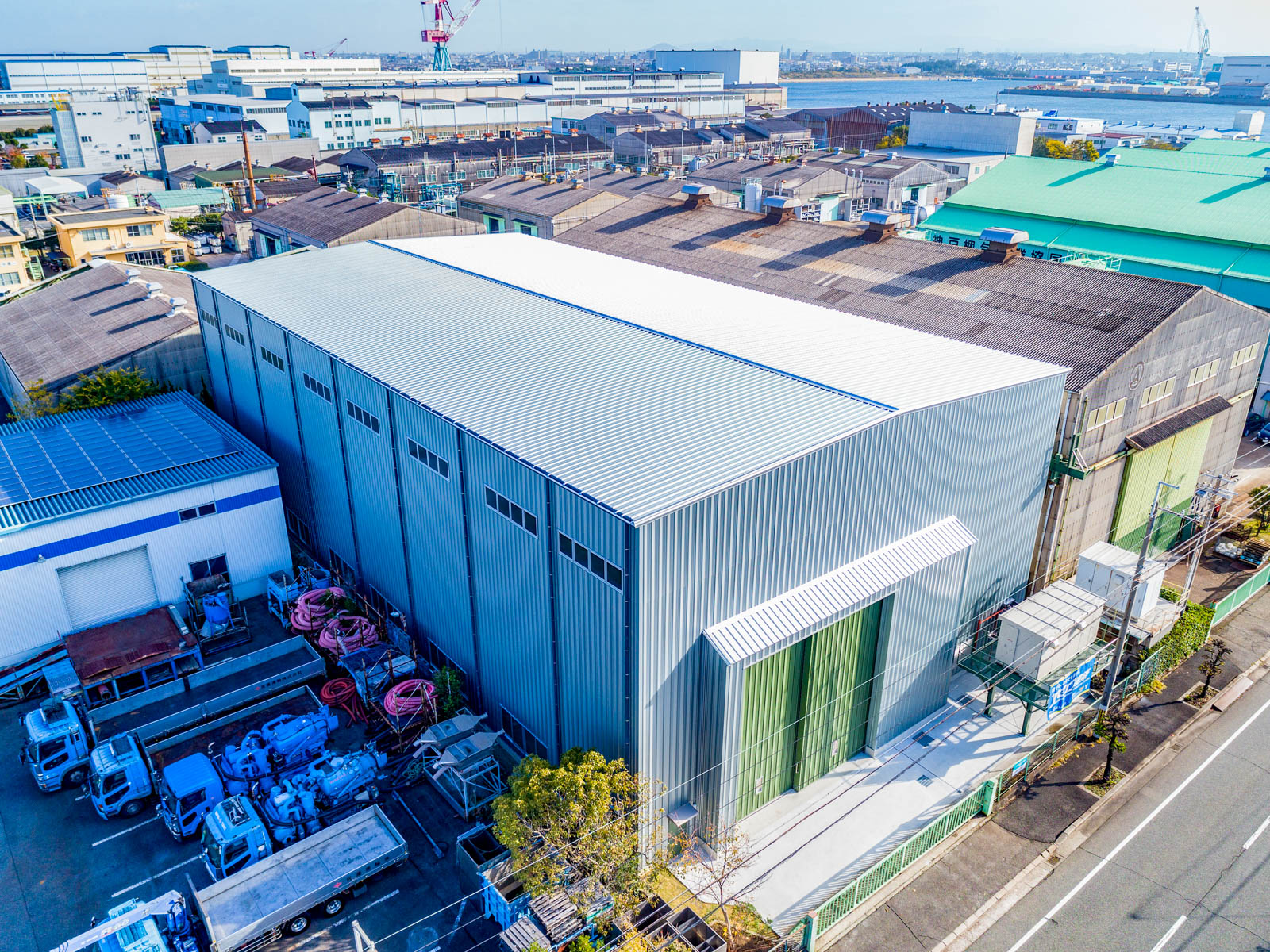

こちらの建物が、このたびシステム建築で建設いただきました播磨工場増築工場棟です。

建物は、間口24.0m x 奥行45.0m の室内無柱構造のカスタムタイプです。

間口の大開口は、間口54m x 高さ9.9m迄可能な横河独自の大型可動扉「タイタンドア」です。

W4.0m x H8.0m x 2枚ぶんの扉パネルが可動します。

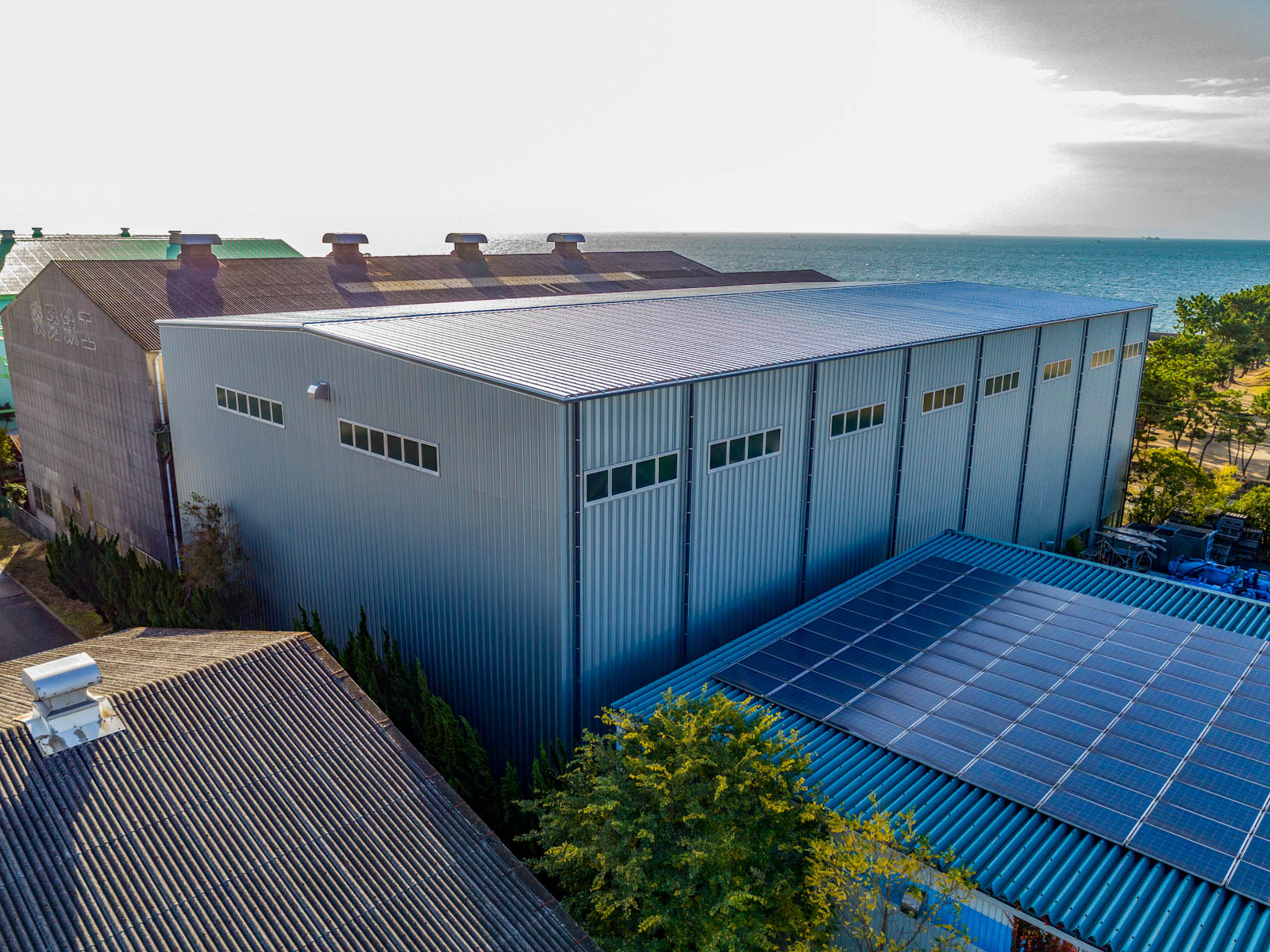

裏手側からの空撮

長手方向の鉄骨主柱間隔は、両端が4.5m。中間部が6.0mの仕様です。




外壁は、Vリブウォールのシルバー色です。

Vリブウォールは、システム専用工場で生産されるyess建築独自のサイディングパネルです。

緩やかなV字谷に日影が入る縦ラインと屋根軒先・ケラバの高さが薄い化粧パネルによって、建物全体がスクエアでシャープなラインで構成されています。

切妻屋根の際には屋根棟位置中央の化粧パネルに、目立たない程度のyess建築製品の証である「yess」のロゴが入ります。

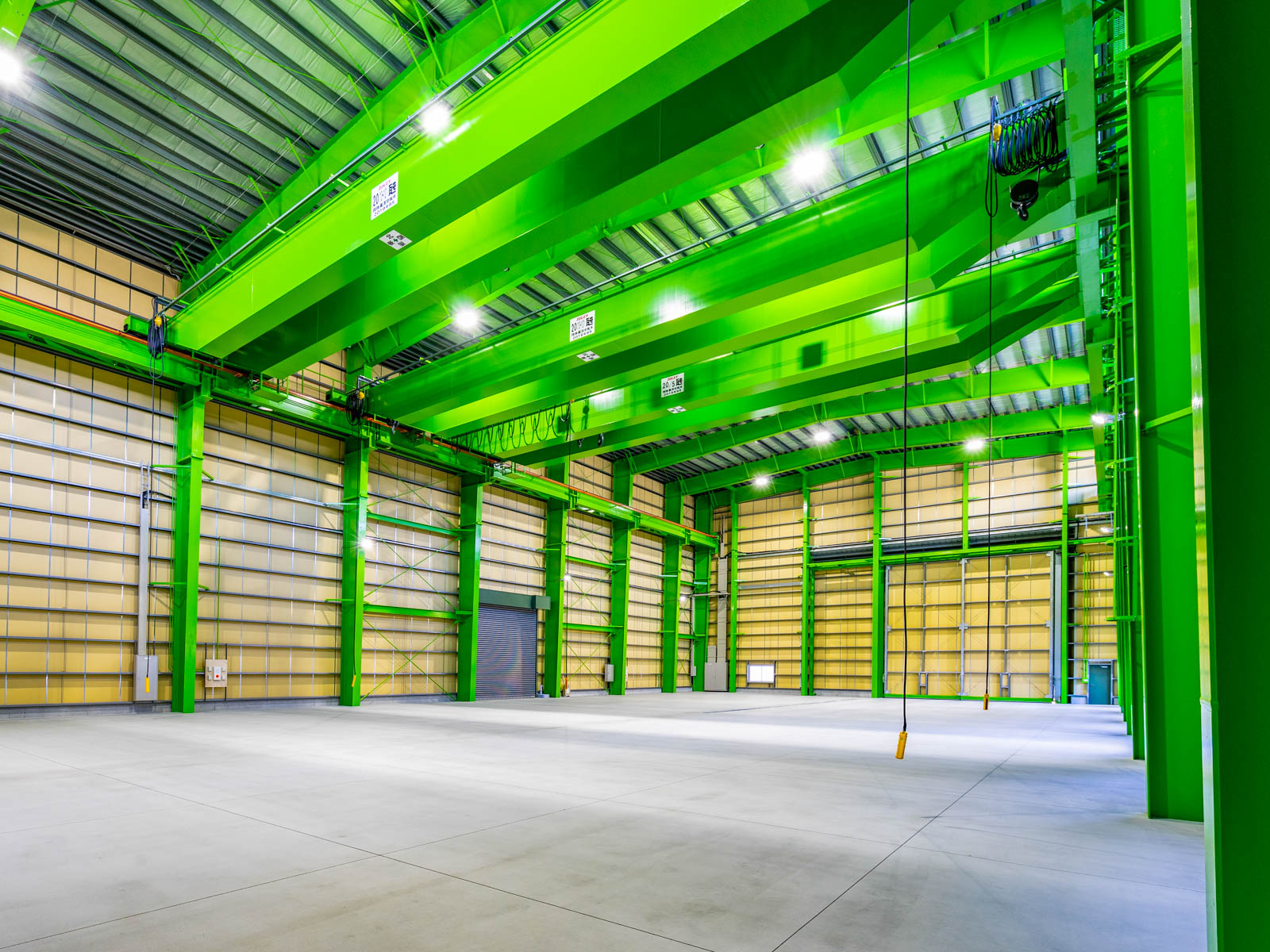

増築工場棟内観

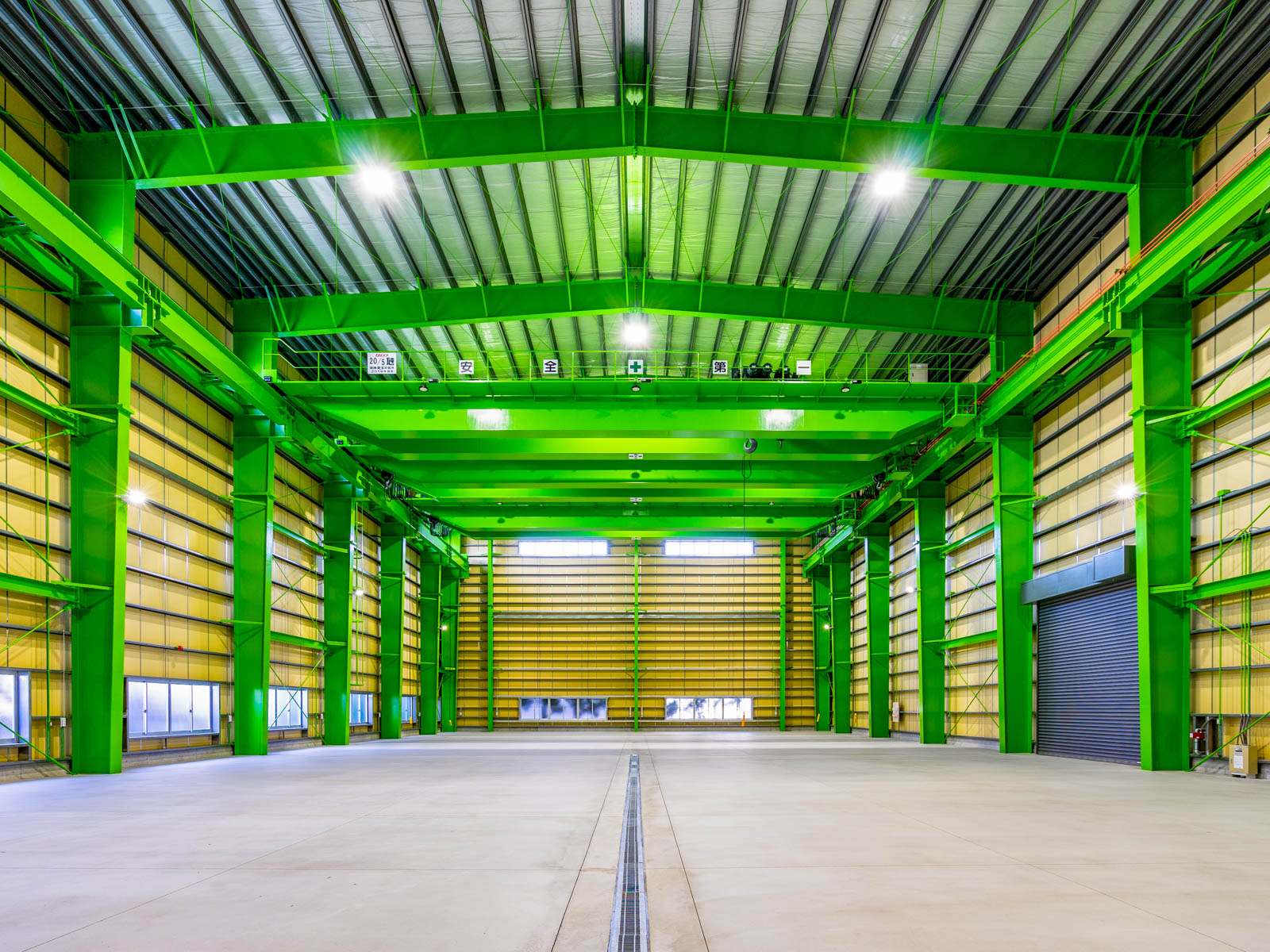

無柱スパン24.0m x 奥行45.0m の室内無柱の工場空間です。




建物全長に20.0t+5.0tの天井走行クレーンが3基配備されています。

yess建築は、標準で1.0t・2.0t・2.8t・4.8t仕様の天井走行クレーンに対応しています。

標準外のクレーンでは、最大25t程度まで対応が可能です。




増築工場棟の設計・施工監理をされました yess建築ビルダーの 株式会社谷工務店 様のYouTubeチャンネルの動画では、建設時の様子をタイムラプスを入れた施工事例動画にされています。

下記リンクから、是非ご覧ください。



淡路鉄工株式会社 様の播磨工場増築は、2019年11月に竣工しました。

【ネット上のニュース情報】

【谷工務店施工事例2019】淡路鉄工株式会社播磨工場 - 株式会社谷工務店 様YouTubeチャンネル動画

※ インターネット掲載内容は、掲載元の掲載仕様によりリンク先のページが無くなり参照できなくなる場合がございます事をご了承ください。

システム建築 施工概要

用途工場(鋼製大型構造物製造工場)
商品種別
カスタムシリーズ「商品説明」へ
屋根材PXルーフ「屋根説明」へ
外壁材Vリブウォール「外壁説明」へ
建物幅24.0 m
建物長45.0 m
建物高14.2 m
建物面積1094 ㎡
建設地兵庫県
竣工2019年11月
施工会社 株式会社谷工務店 ( 兵庫県 )

所在地

ストリートビューの確認は(こちら
