Case システム建築  施工実績

株式会社ティ・シィ・エム 新工場

ビルダー:株式会社イトコー (愛知県)
  【空撮動画あり】
【360゚画像あり】

創業以来、自社工場で制御盤の製作から、電気設計・工場配線工事、ハーネス加工などの製品を製造されています愛知県豊橋市の 株式会社ティ・シィ・エム 様。

豊橋市三ツ相町に工場移転となる新工場をシステム建築で建設いただきました。



YouTube 「株式会社ティ・シィ・エム 新工場」空撮



 360度パノラマVR ※マウスやカーソルキーで360度ご覧になれます。

 <画像右上の「FULL」をクリックすると全画面になります>



新工場全景

yess建築で建設いただきました 株式会社ティ・シィ・エム 様の新工場は、豊橋市の三ツ相町にあります。

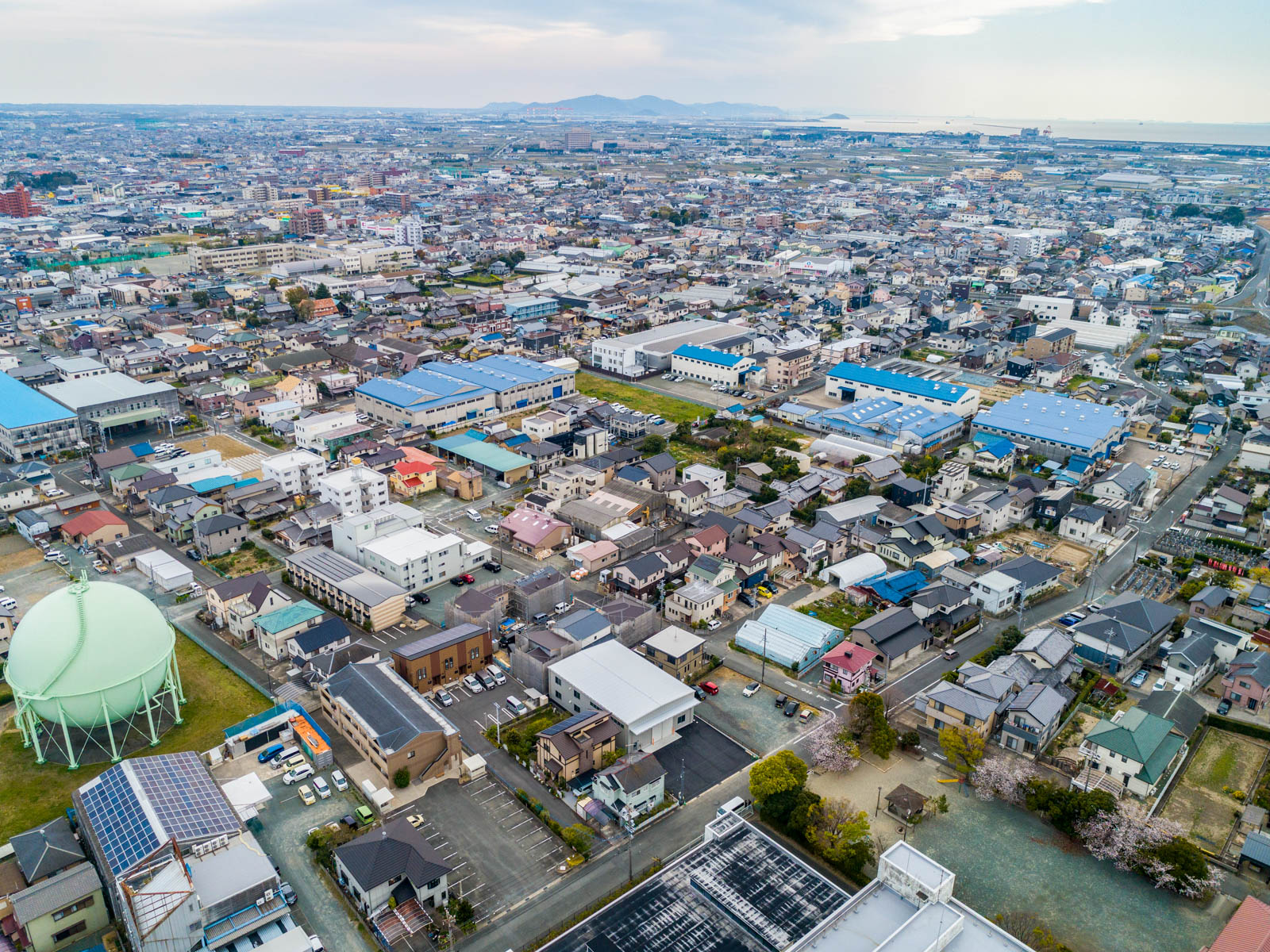

下の空撮写真は、新工場近くから渥美半島方向の空撮写真です。

遠方の高い山は、渥美半島の最高峰である越戸の大山で、右奥側には三河湾が広がります。

リサイズ-5

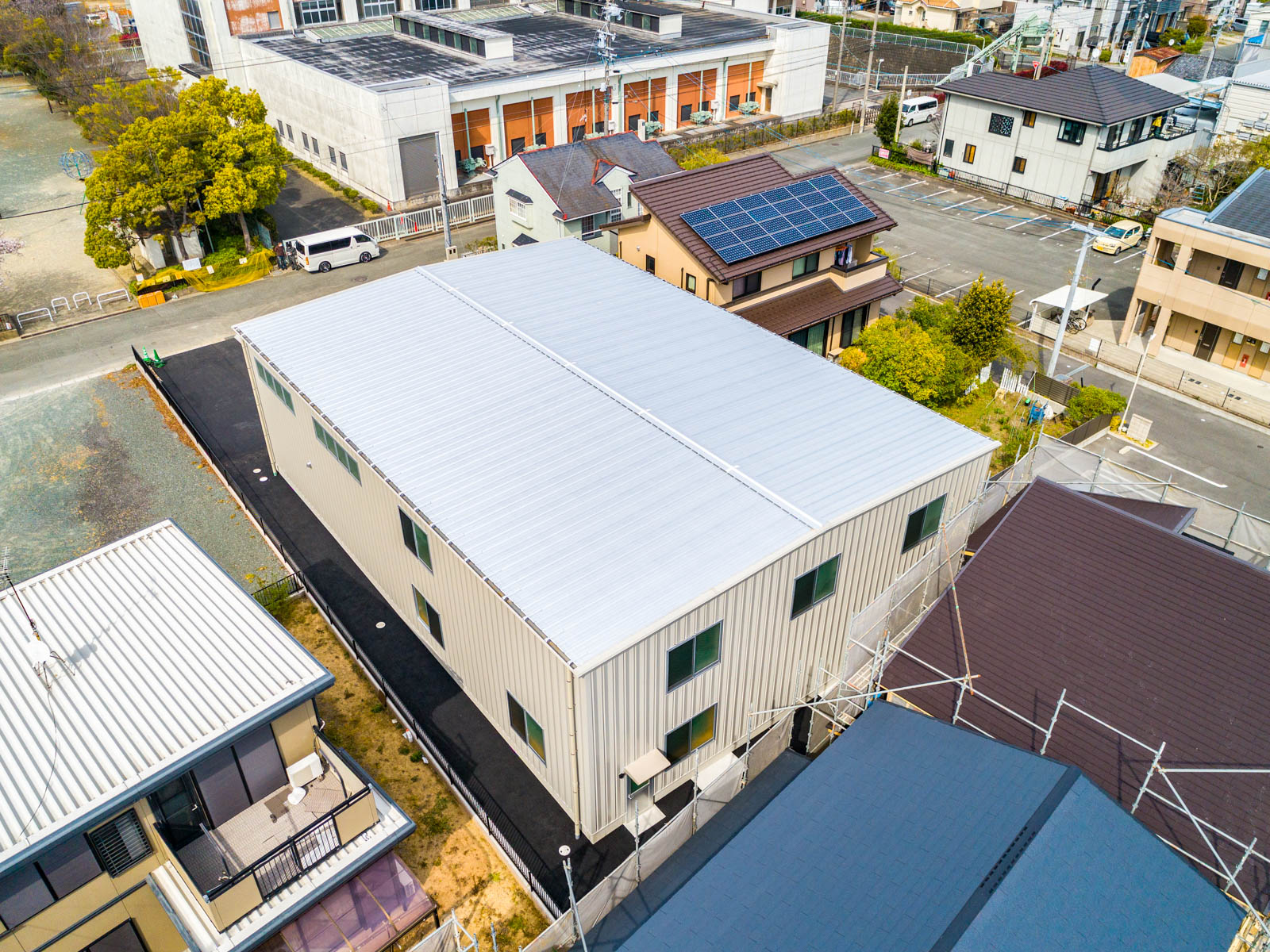

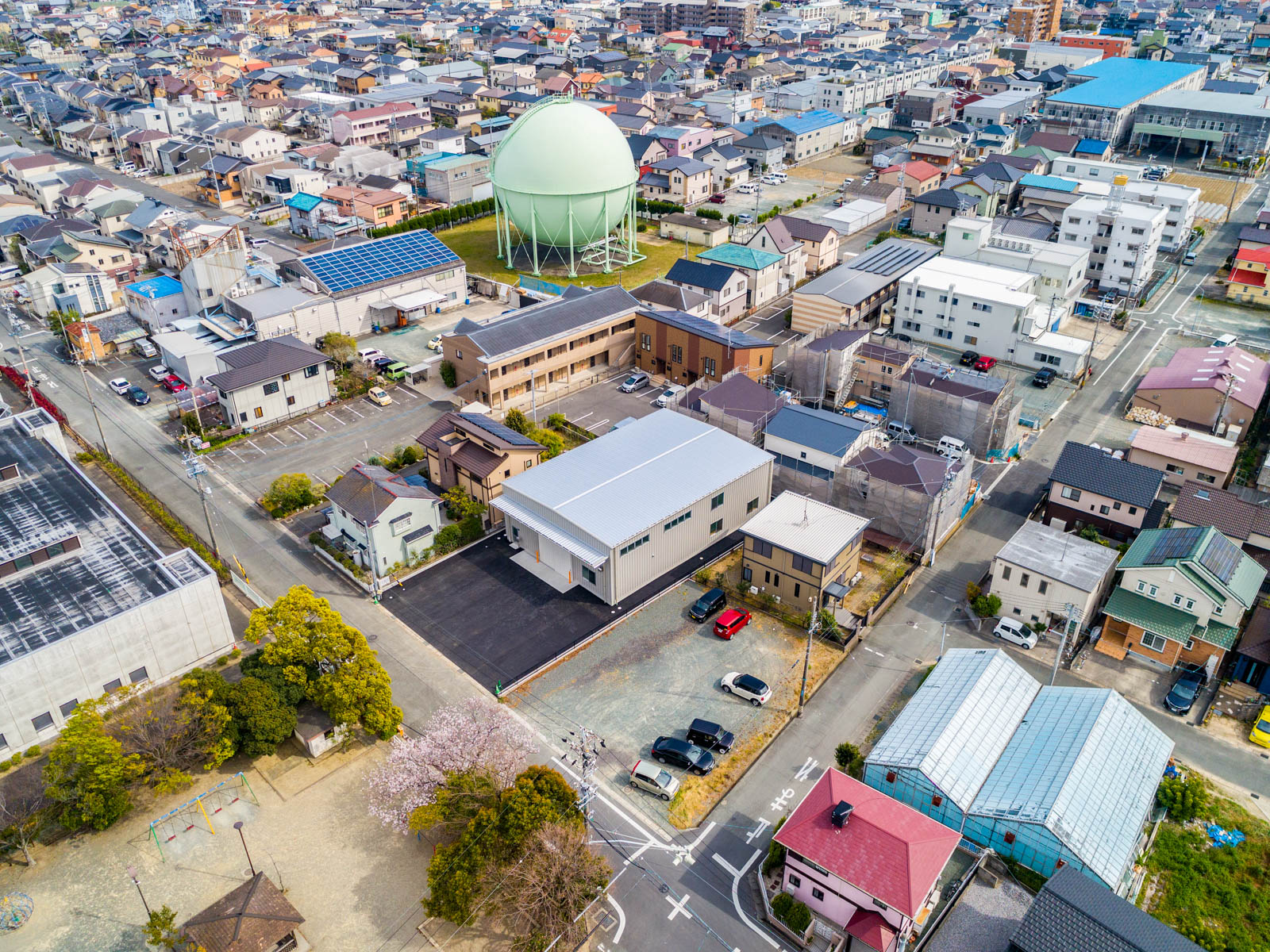

下写真中央の建物が、このたびシステム建築で建設いただきました新工場です。

リサイズ-4

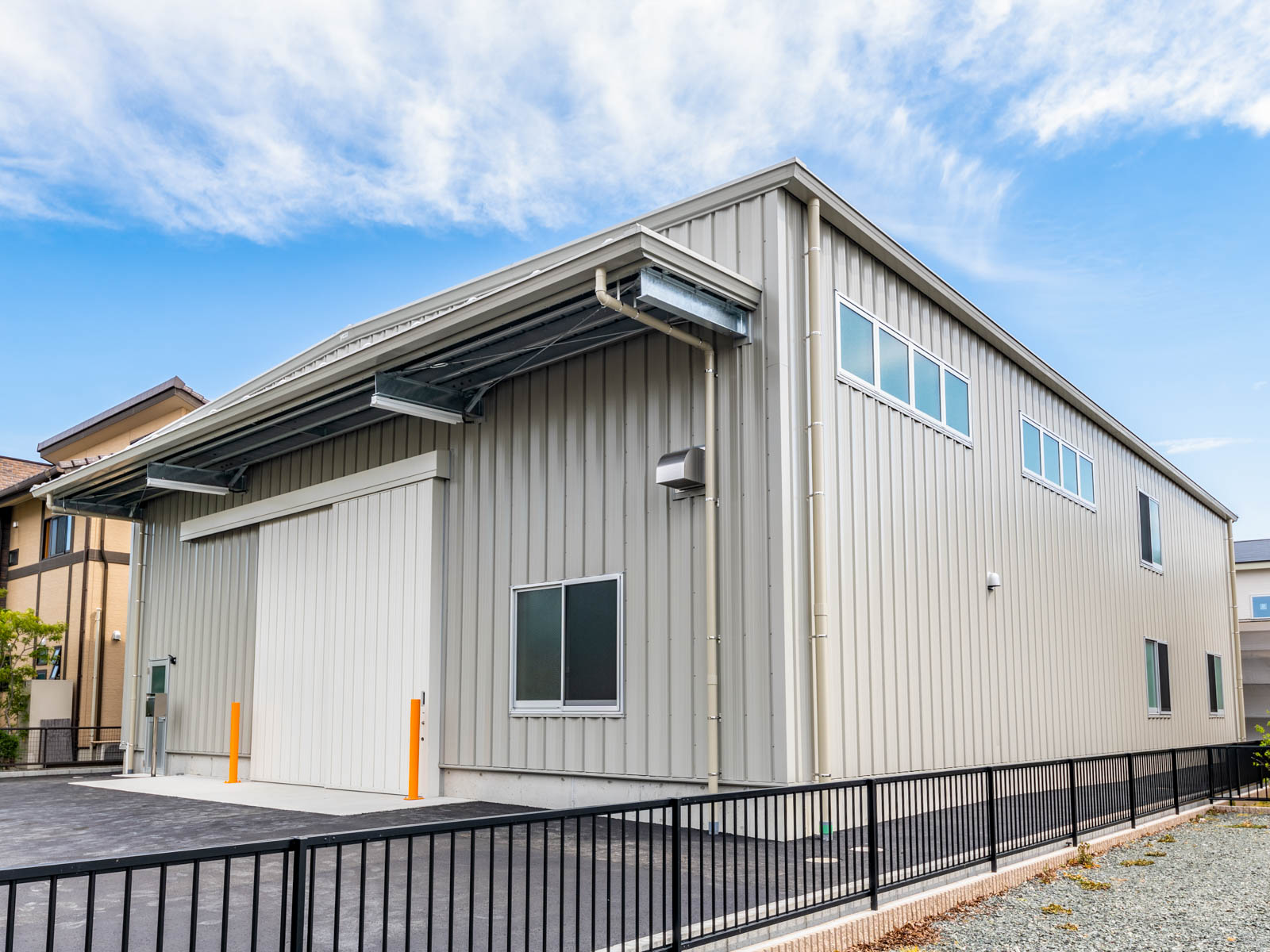

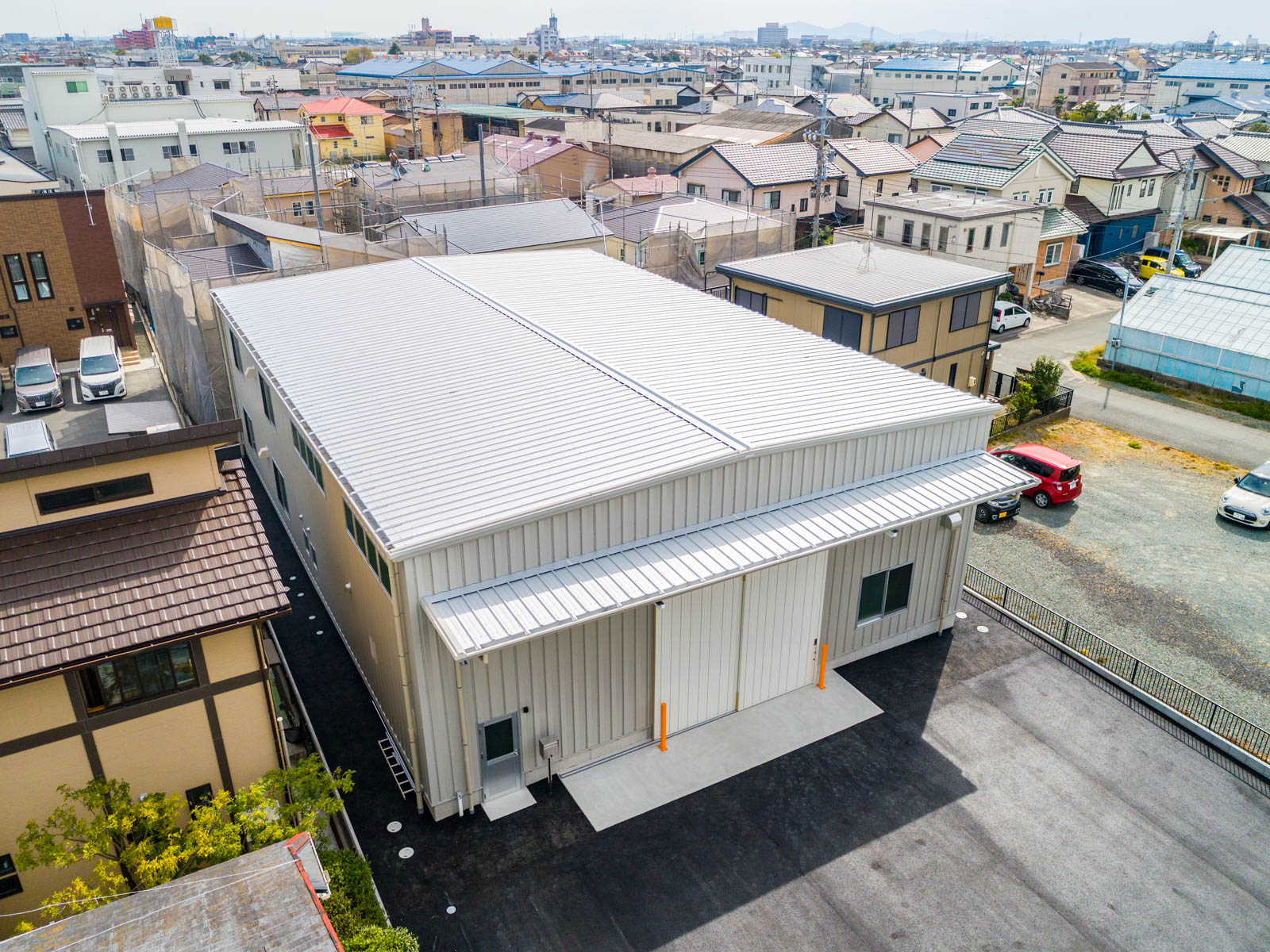

新工場外観

新工場建物は、間口14.4 m x 奥行21.6m の室内無柱構造のカスタムタイプです。

建物内の構造がオーダー仕様となっていますが、建物寸法は規格寸法仕様で、短工期かつコストパフォーマンスに優れるスーパーラピッドに近しい仕様です。




奥行方向の鉄骨主柱間隔は、すべて規格寸法仕様の5.4m間隔を適用しています。




屋根はPXルーフのガルバリウム鋼板素地の仕様、外壁はVリブウォールのエジプシャンホワイト色の仕様です。

yess建築がおすすめする標準仕様で、意匠性・室内空間・コスト・工期・断熱仕様など、どれもが優れる建築製品です。

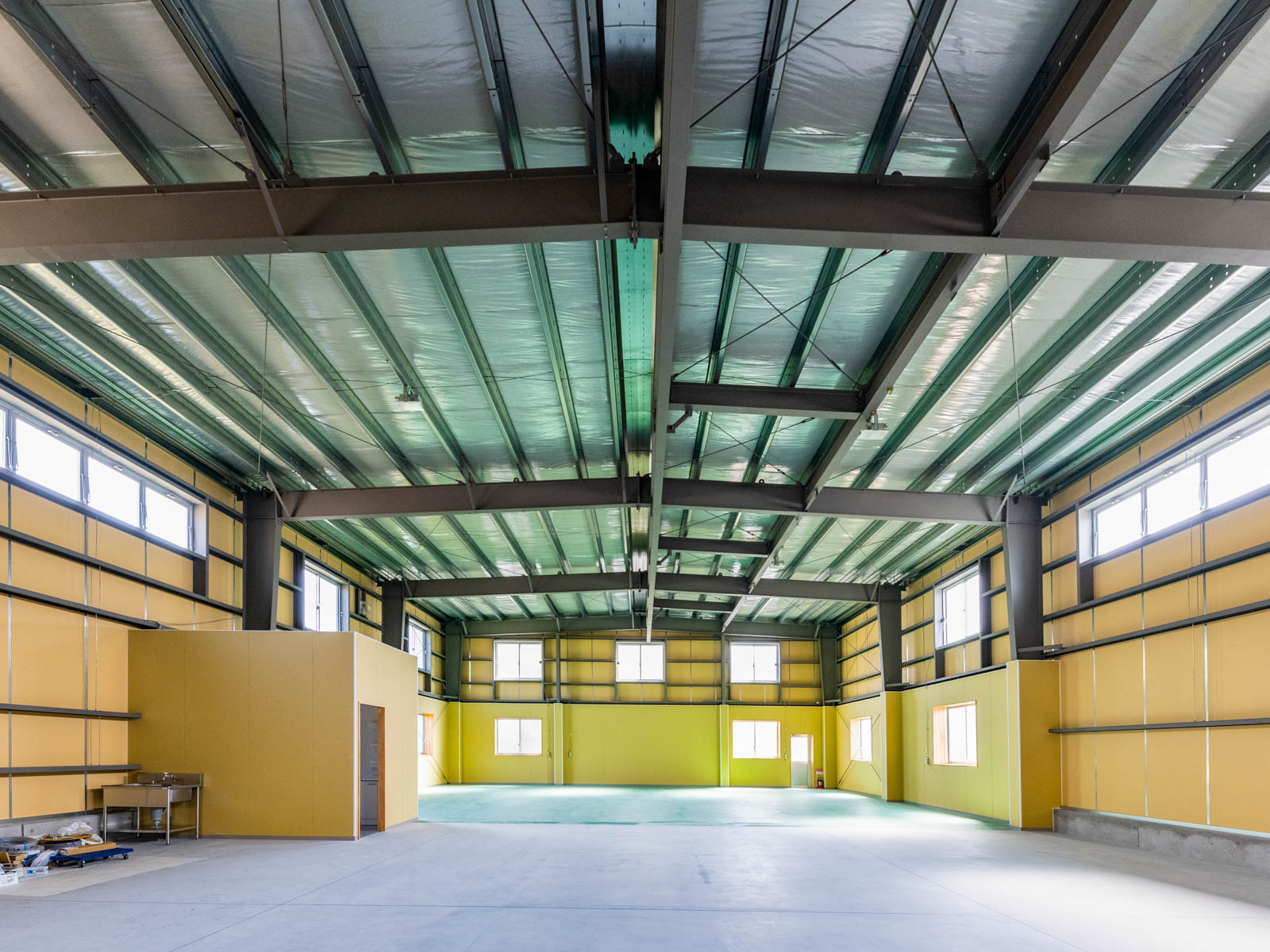

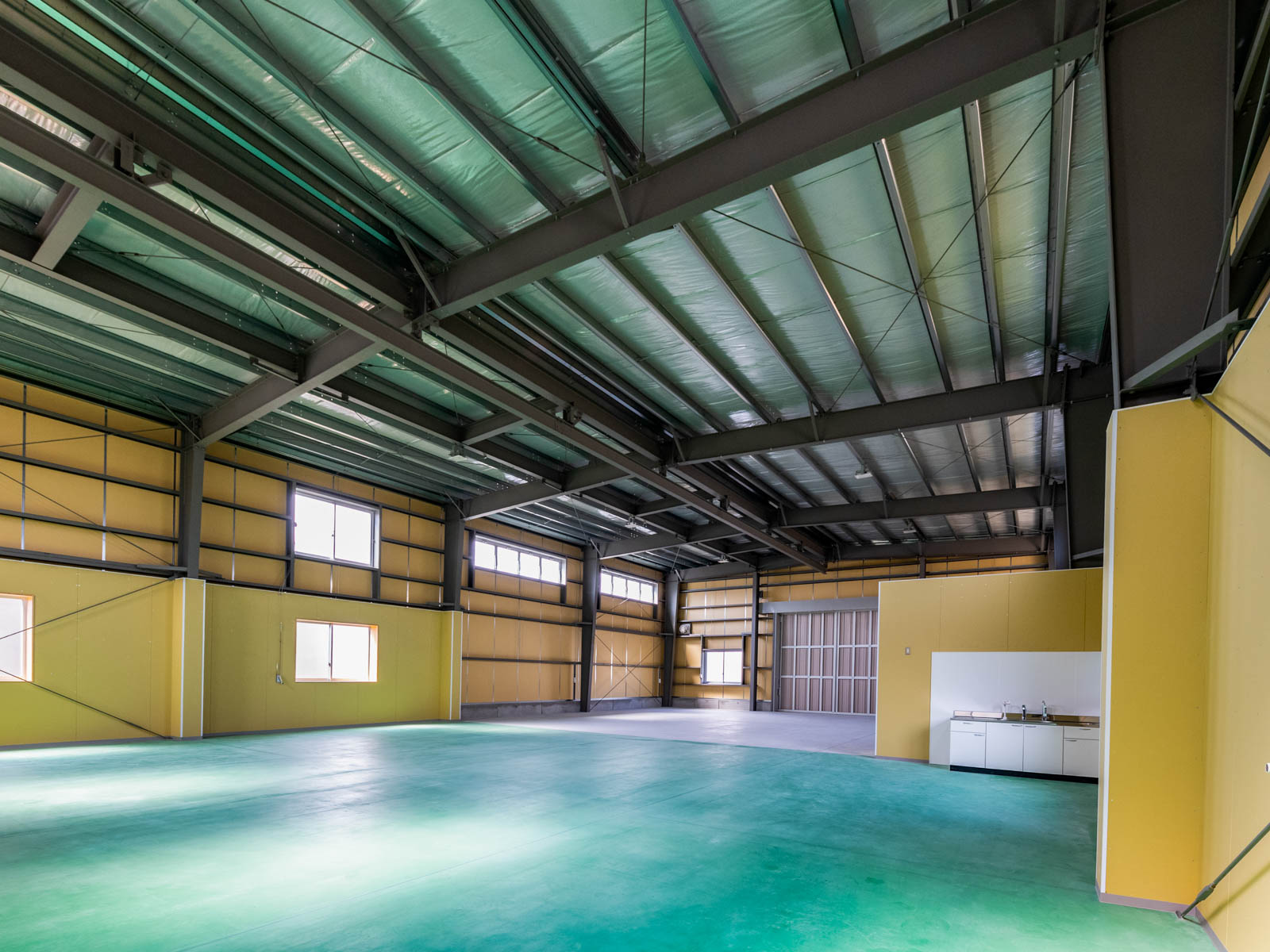

新工場内観

無柱スパン14.4 m x 奥行21.6m の室内無柱の工場空間です。

屋根断熱には、ご利用率が高い高断熱なYマットS(表皮付きグラスウール60mm)。

外壁断熱も機密性が高いプラスターボード12.5mm x 2枚貼りの仕様で、防火構造認定を取得する外装仕様です。




梁中央位置には将来テルハクレーンが設置可能な様に、荷重条件を見込んでんクレーンレールのみ先に設けています。




yess建築は、浜松市から豊橋市・岡崎市・安城市などのエリアまで、工場・倉庫などを多数建設いただいております。

建設ご検討の際には、お近くのyess建築ビルダーまたは弊社までお気軽にご相談下さい。



株式会社ティ・シィ・エム 様の新工場は、2020年04月に竣工しました。

システム建築 施工概要

用途工場(産業用電気機器製造工場)
商品種別
カスタムシリーズ「商品説明」へ
屋根材PXルーフ「屋根説明」へ
外壁材Vリブウォール「外壁説明」へ
建物幅14.4 m
建物長21.6 m
建物高6.1 m
建物面積340 ㎡
建設地愛知県
竣工2020年04月
施工会社 株式会社イトコー ( 愛知県 )

所在地
