Case システム建築  施工実績

七ツ島バイオマス発電所 燃料エリア PKS荷捌き場

ビルダー:鎌田建設株式会社 (鹿児島県)


 株式会社IHI様の七ツ島バイオマス発電所 燃料エリア のPKS荷捌き場になります。



七ツ島バイオマス発電所 燃料エリア全景

鹿児島県の鹿児島臨海工業地帯七ツ島にあります。

手前側外壁のある建物3棟が、ペレット倉庫・荷捌き場です。

奥側の外壁が無い建物6棟が、PKS貯蔵庫・荷捌き場です。

HP掲載用リサイズ画像_001

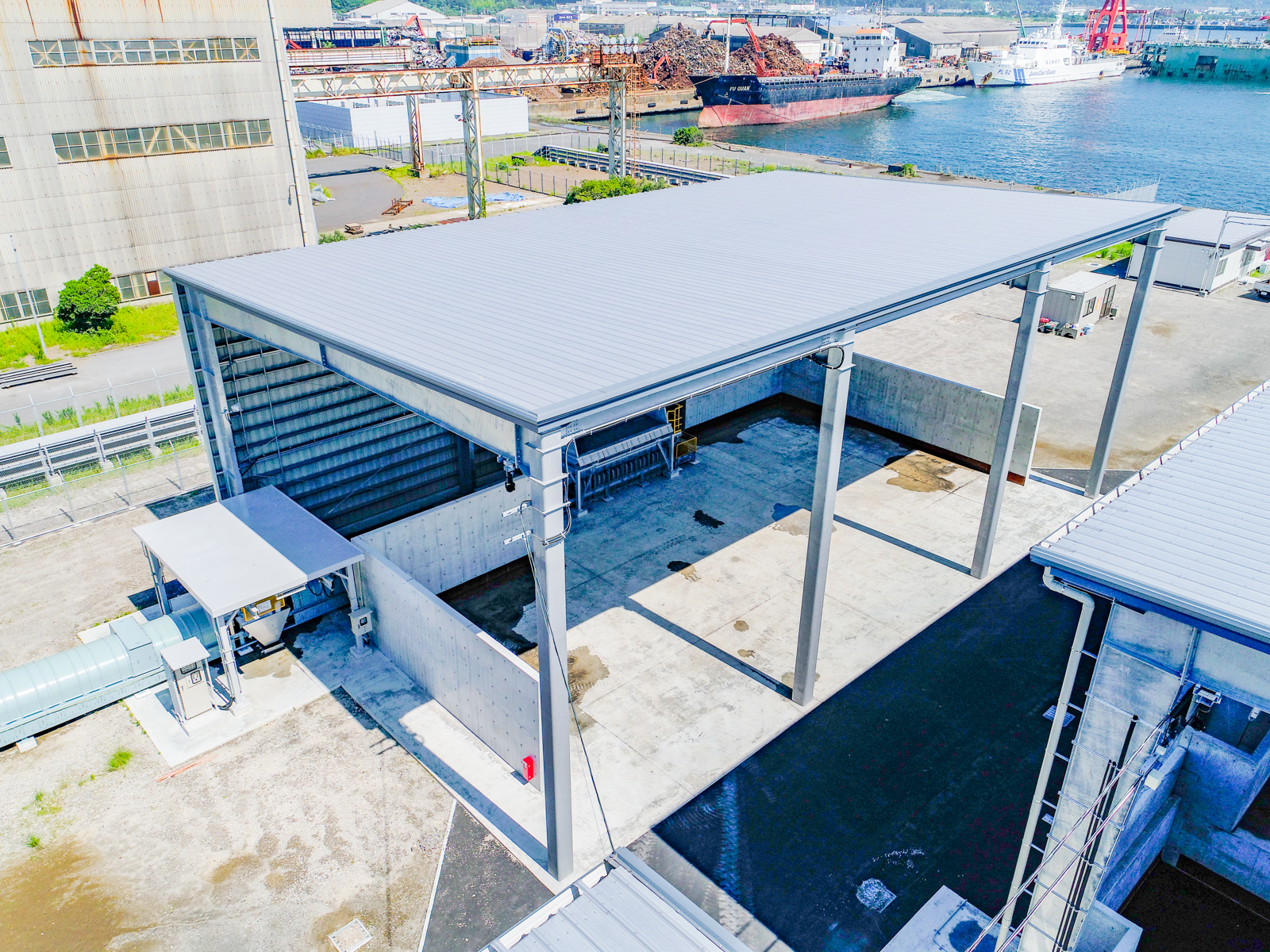

PKS荷捌き場外観

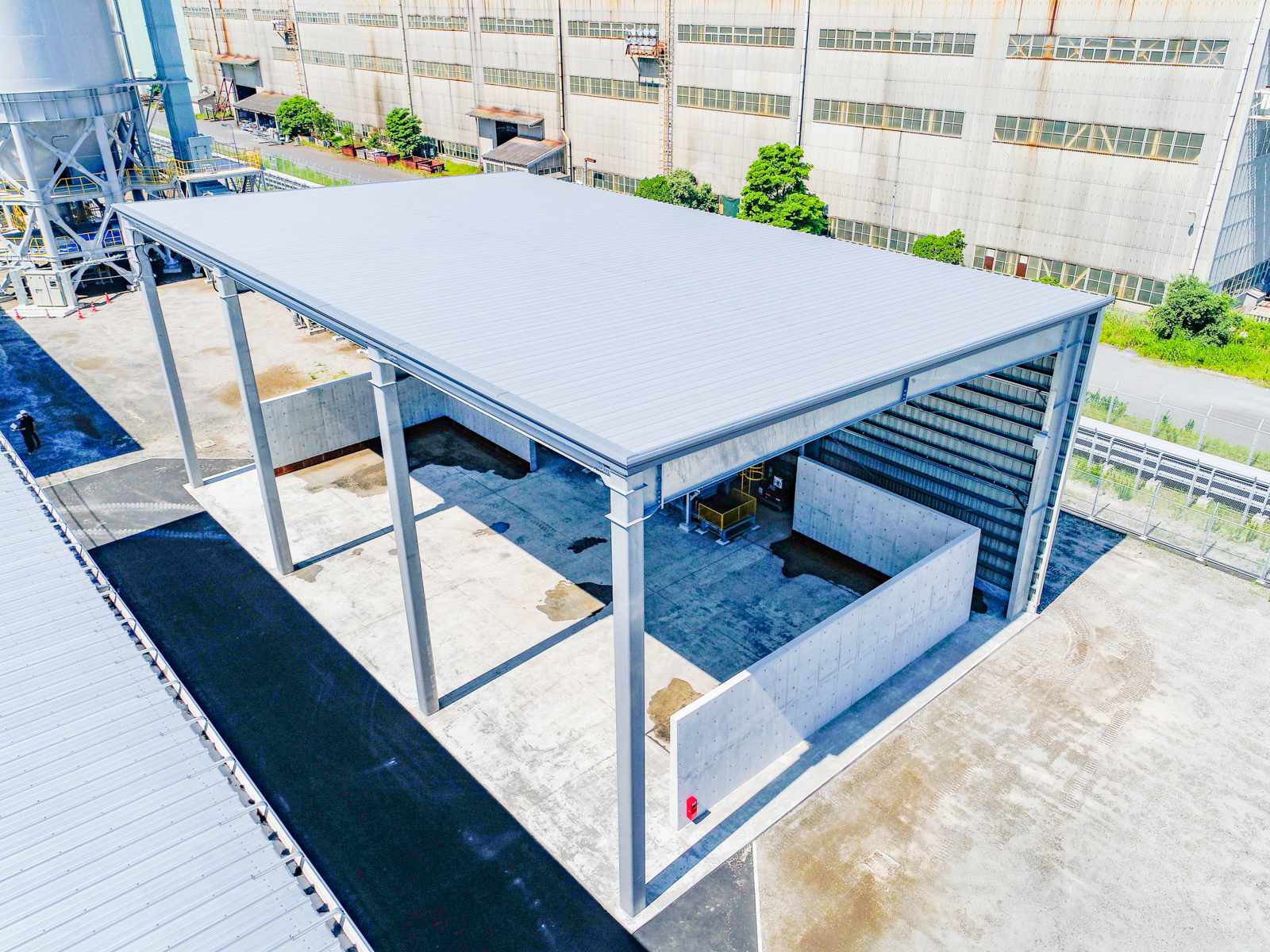

低軒側のみ外壁を設けた作業ヤードです。

HP掲載用リサイズ画像(2)

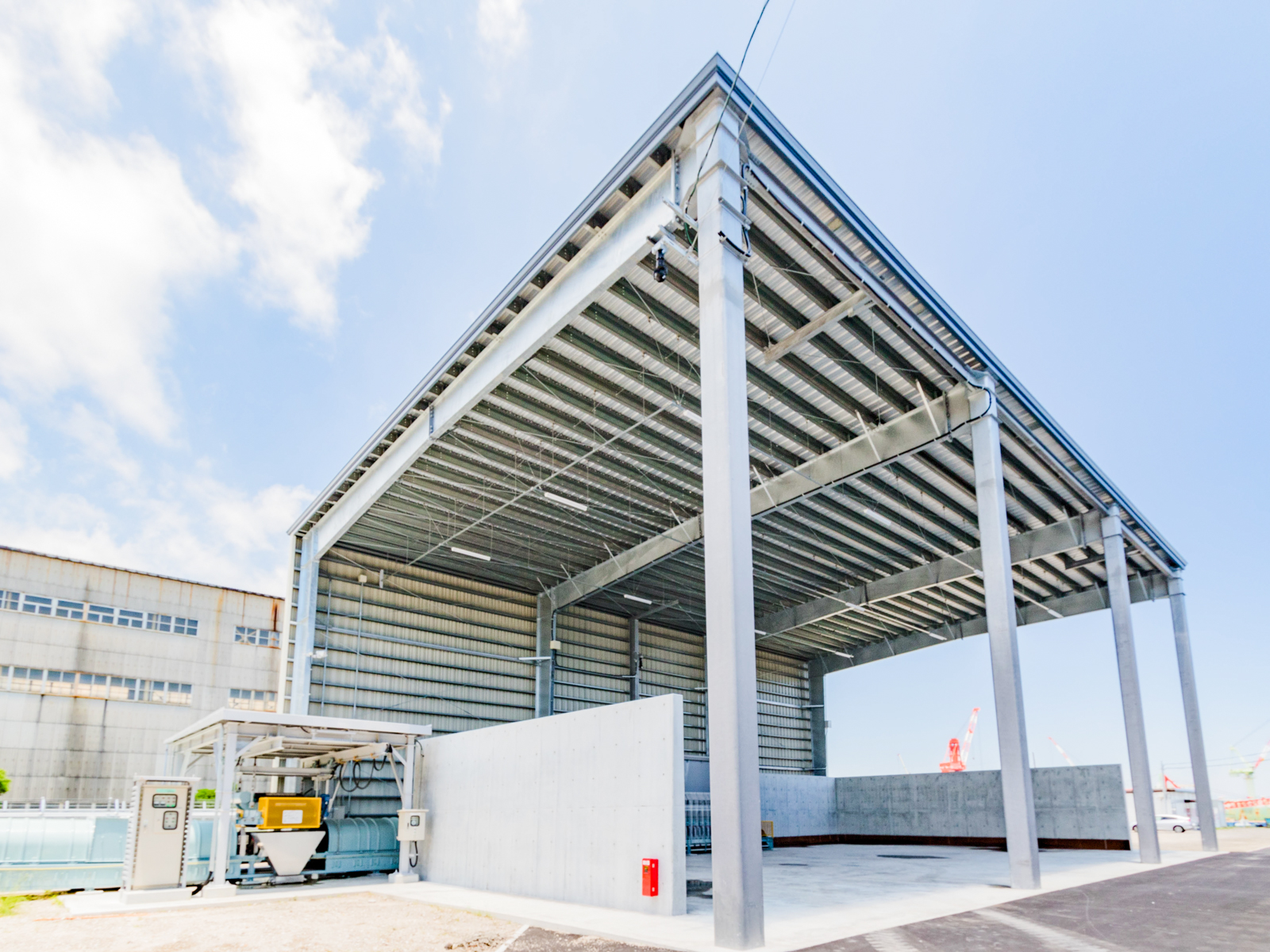

高軒側の柱はコラム柱です。

妻面・桁面の両方向ラーメン構造として、低軒側のみにブレースを設けています。

HP掲載用リサイズ画像(3)

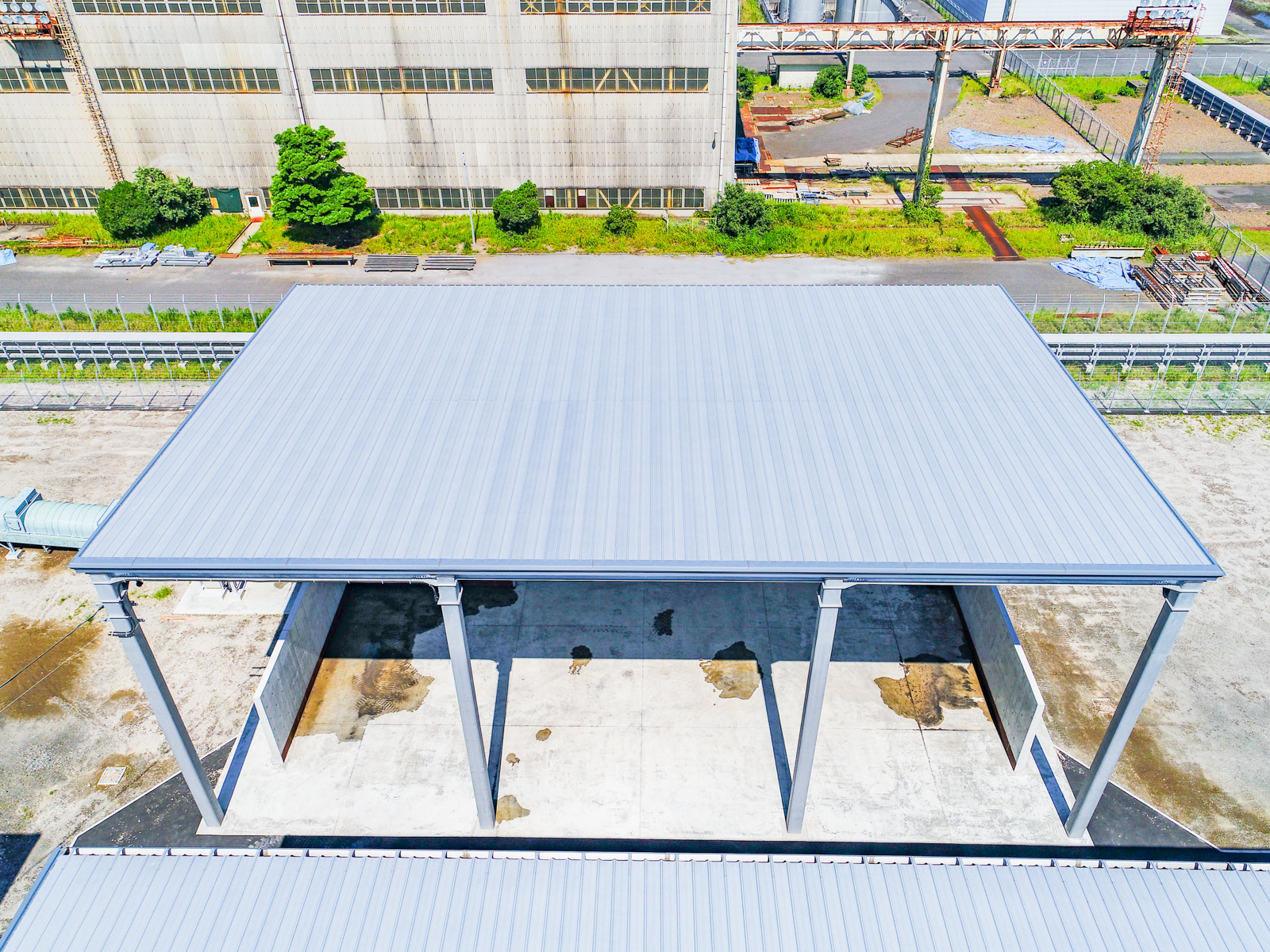

長手方向の鉄骨主柱間隔は、yess建築でも広めとなる9.0m+10.0m+9.0mの設定です。

HP掲載用リサイズ画像 (6)



低軒側の外壁はVリブウォールです。

HP掲載用リサイズ画像(1)

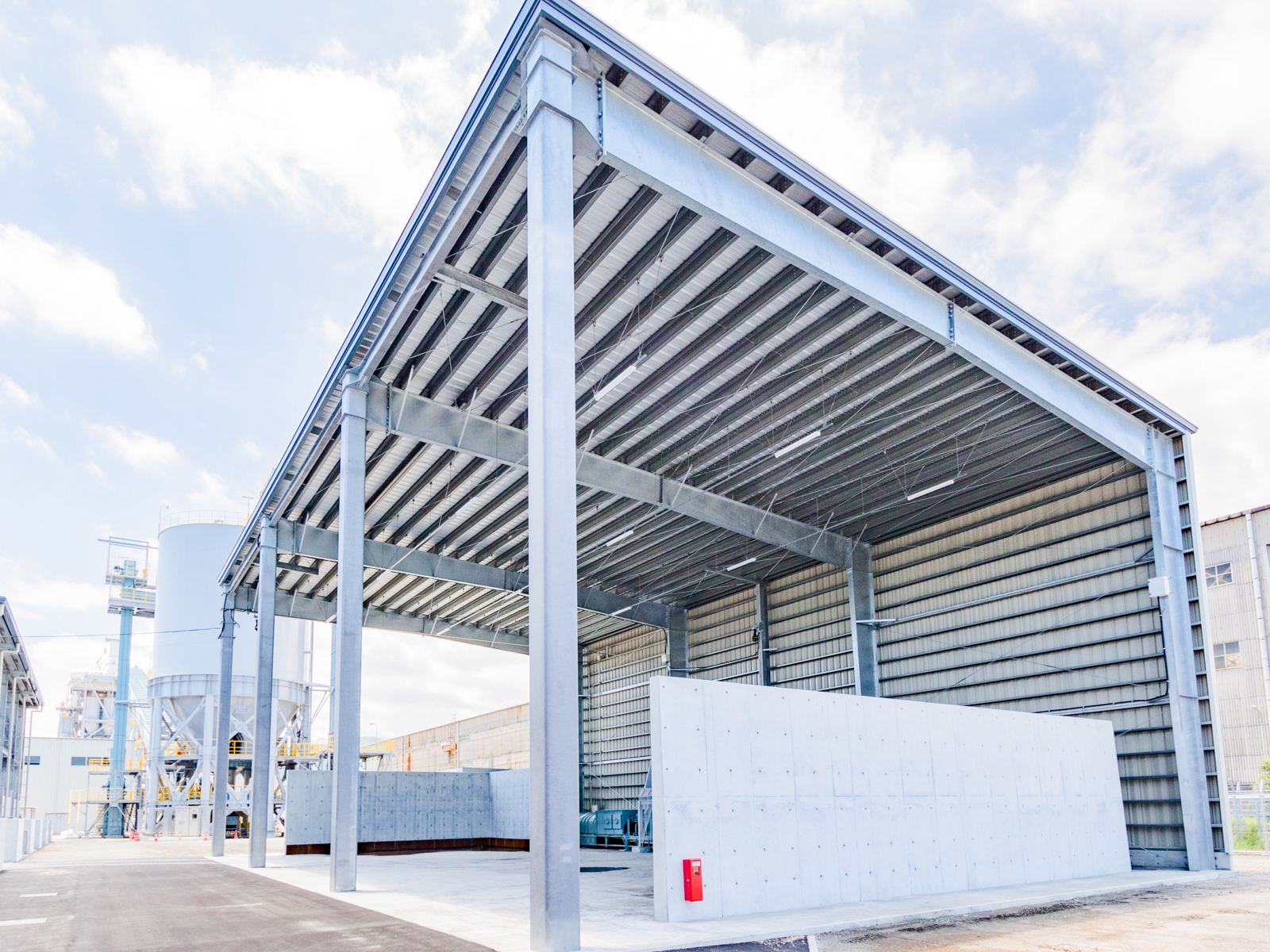

一般のyess建築の建物に比べて、屋根・外壁を留める母屋・胴縁は鉄骨間隔を狭くして強風にも耐える仕様となっています。

HP掲載用リサイズ画像 (4)



HP掲載用リサイズ画像 (5)



七ツ島バイオマス発電所 燃料エリア 荷捌き場は、2018年07月に竣工しました。



その他の貯蔵庫・倉庫・荷捌き場は、下の同一敷地内案件からご覧になれます。

(ペレット関連施設は他事業所案件側からご覧下さい。)

システム建築 施工概要

用途倉庫(バイオマス発電所内PKS荷捌き場)
商品種別
カスタムシリーズ「商品説明」へ
屋根材PXルーフ「屋根説明」へ
外壁材Vリブウォール「外壁説明」へ
建物幅17.5 m
建物長28.0 m
建物高10.0 m
建物面積499 ㎡
建設地鹿児島県
竣工2018年07月
施工会社 鎌田建設株式会社 ( 鹿児島県 )
