Case システム建築  施工実績

久保田工業株式会社 本社工場棟

ビルダー:株式会社江川組 (和歌山県)
  【動画あり】

乾燥シリンダーをはじめ、各種高精度なロール、圧力容器の製造、油圧・ガス・水・蒸気の配管工事や 日本製鉄株式会社 様の和歌山製鉄所内の各工場付帯設備の起業・補修工事をされています和歌山県和歌山市の 久保田工業株式会社 様。

本社工場・倉庫をシステム建築で建設いただきました。



YouTube 「久保田工業株式会社 本社工場」空撮



 360度パノラマVR ※マウスやカーソルキーで360度ご覧になれます。

 無柱スパン16.2m x 奥行58.5m の室内無柱空間です。

 <画像右上の「FULL」をクリックすると全画面になります>

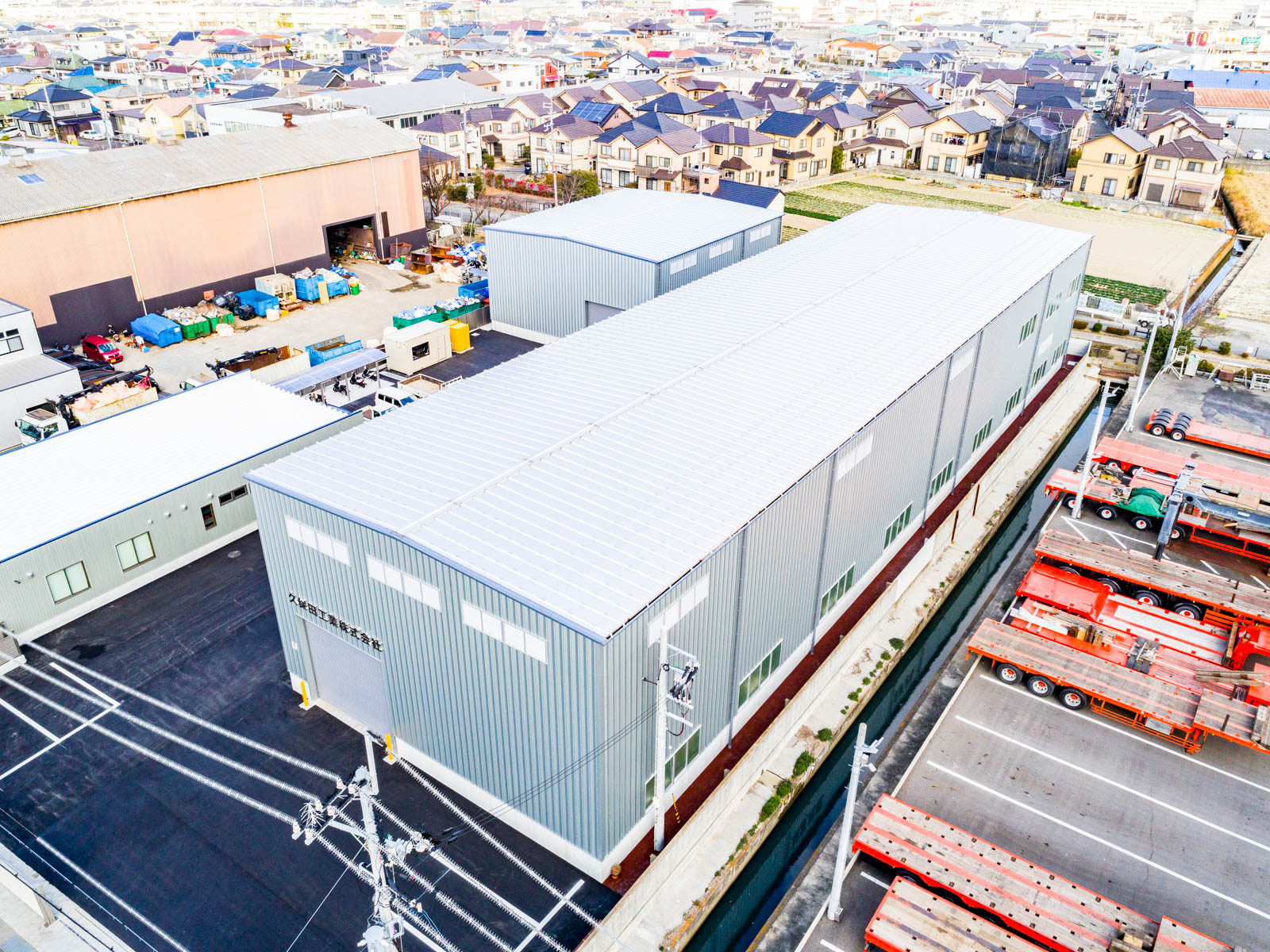

本社全景

久保田工業株式会社 様の本社工場です。

敷地内左側にありました旧工場棟を右側に建て替えされています。

左側建物は、手前側が事務所棟(在来建築)で奥側は倉庫棟(システム建築)です。

リサイズ-5

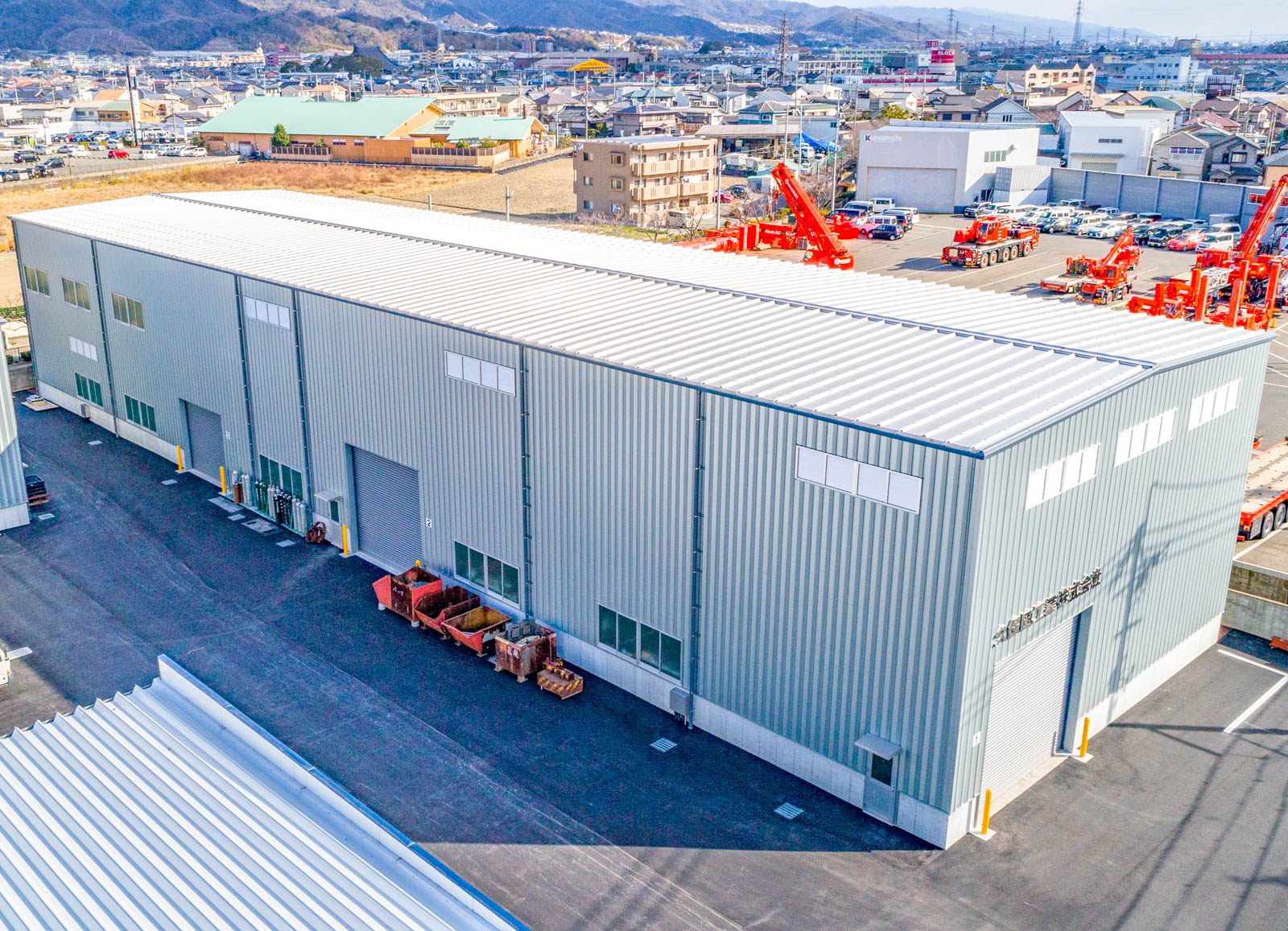

工場棟空撮

間口16.2m x 奥行58.5m の一部2階建てのカスタムタイプです。

奥側が2階建ての仕様です。

リサイズ-5

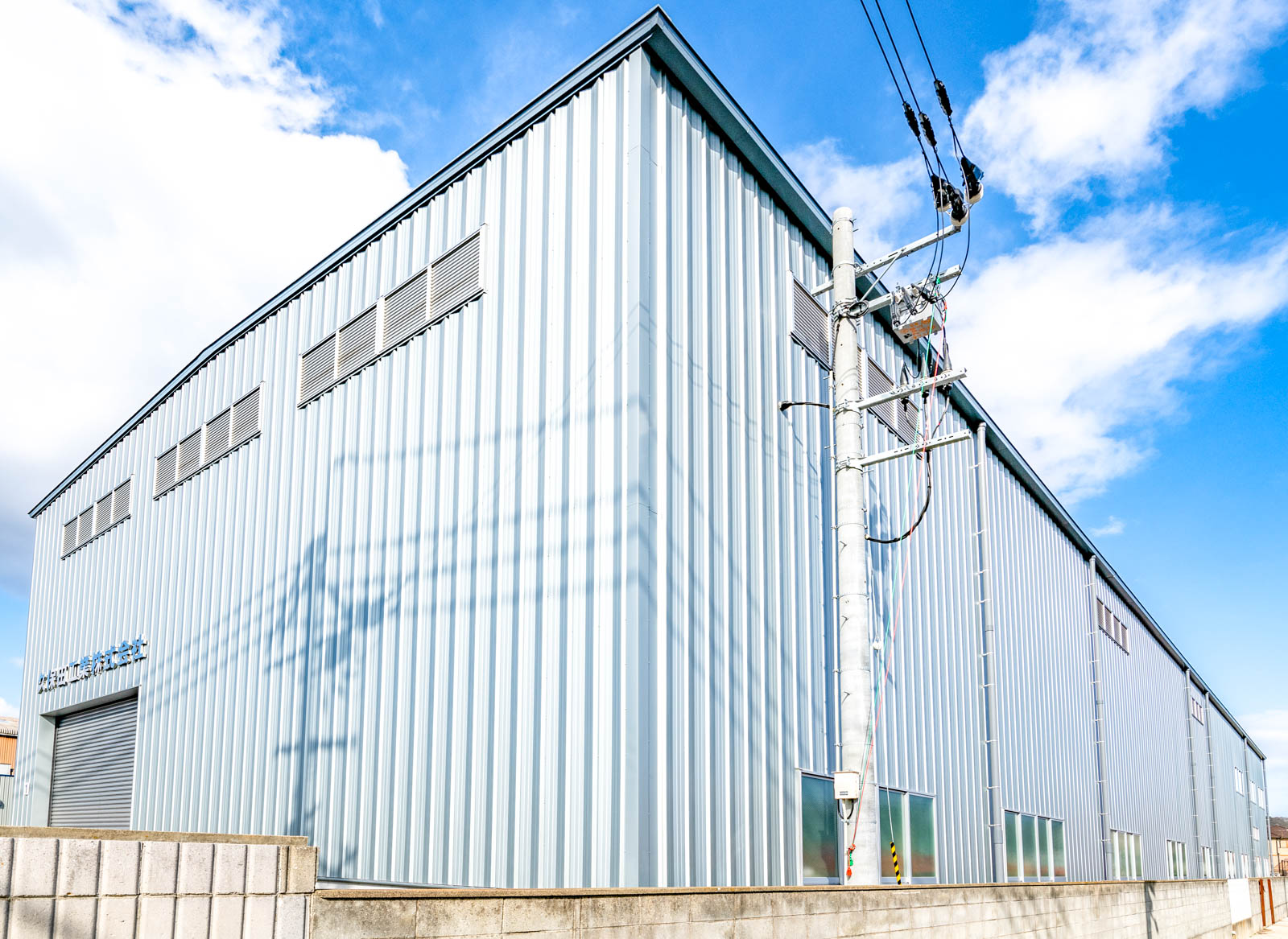

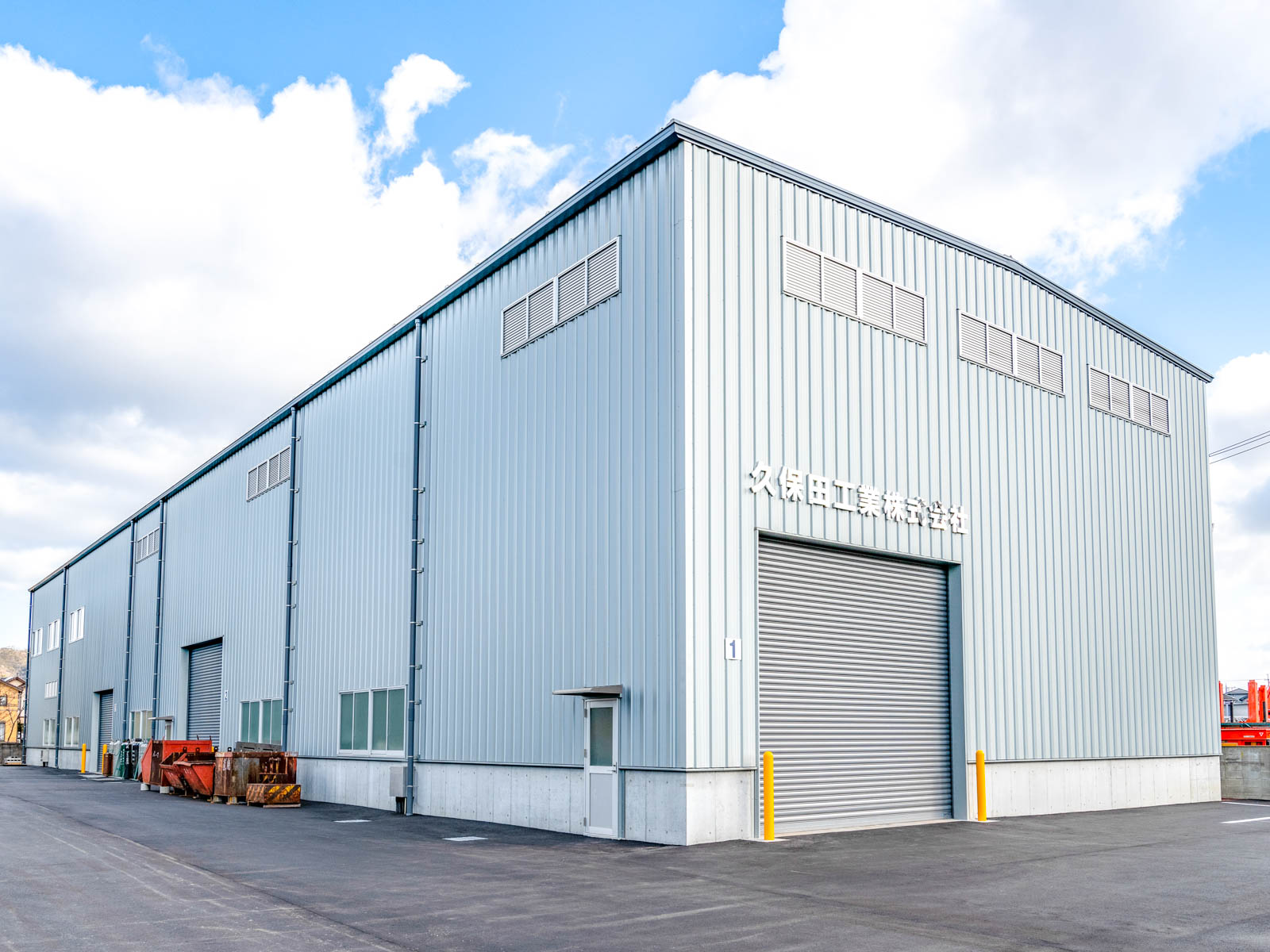

工場棟外観

外壁は、Vリブウォールのシルバー色です。

屋根軒先・ケラバの化粧パネルは、ストーミーブルー色です。

敷地正面側となる間口の外壁には、ステンレスカラーで 久保田工業株式会社 様の会社名サインが入っています。




長手方向の鉄骨主柱間隔は、広めとなる7.2mと6.3m、4.5mの3種類を使用して構成されています。

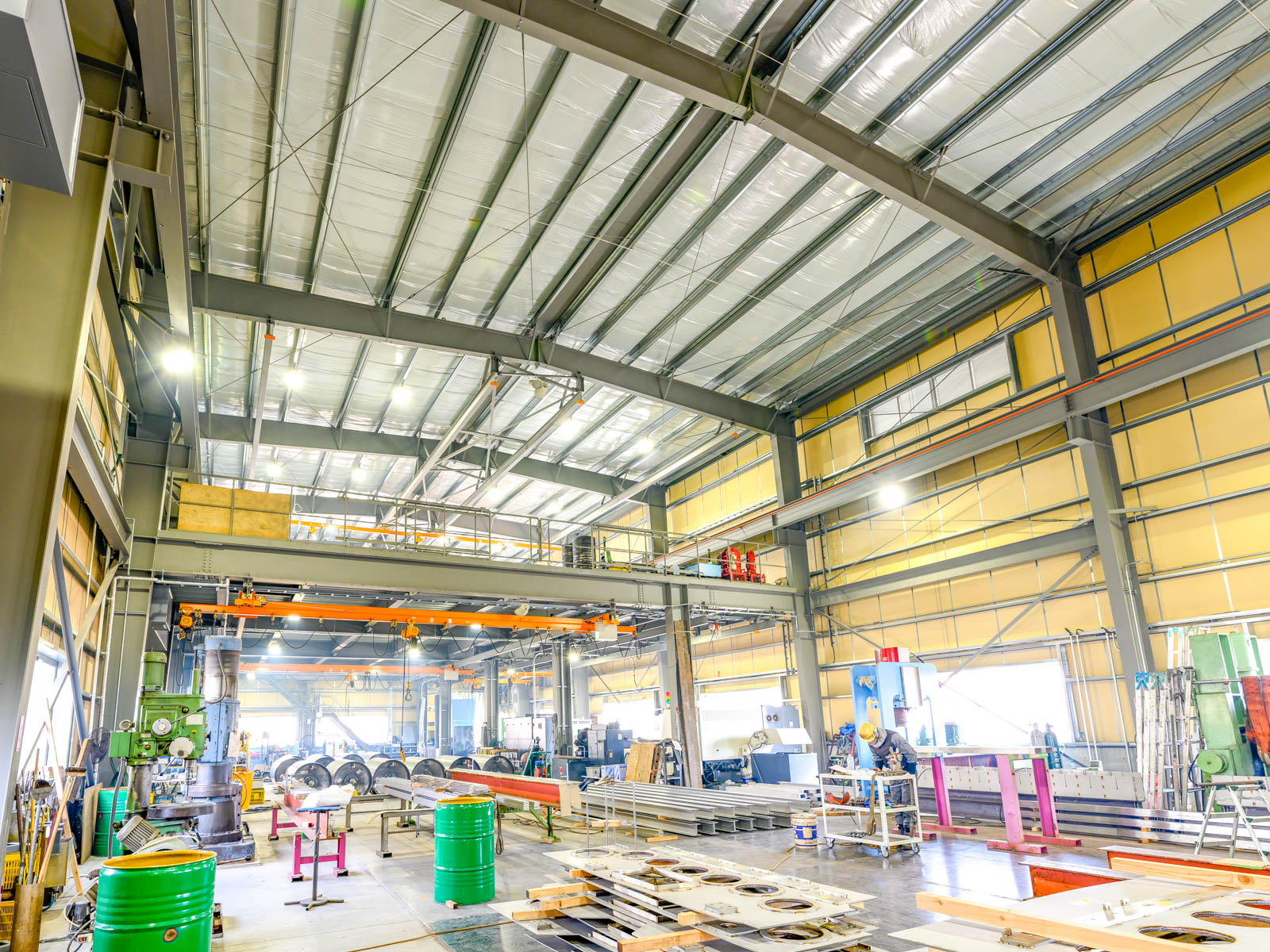

工場棟内観

無柱スパン16.2m x 奥行58.5m の室内無柱空間です。

工場内手前側には、4.8tの天井走行クレーンが設置されています。

奥側2階建て部分の各階に設置されるクレーンは、オーダー仕様の懸垂型クレーンが設置されています。

 width=

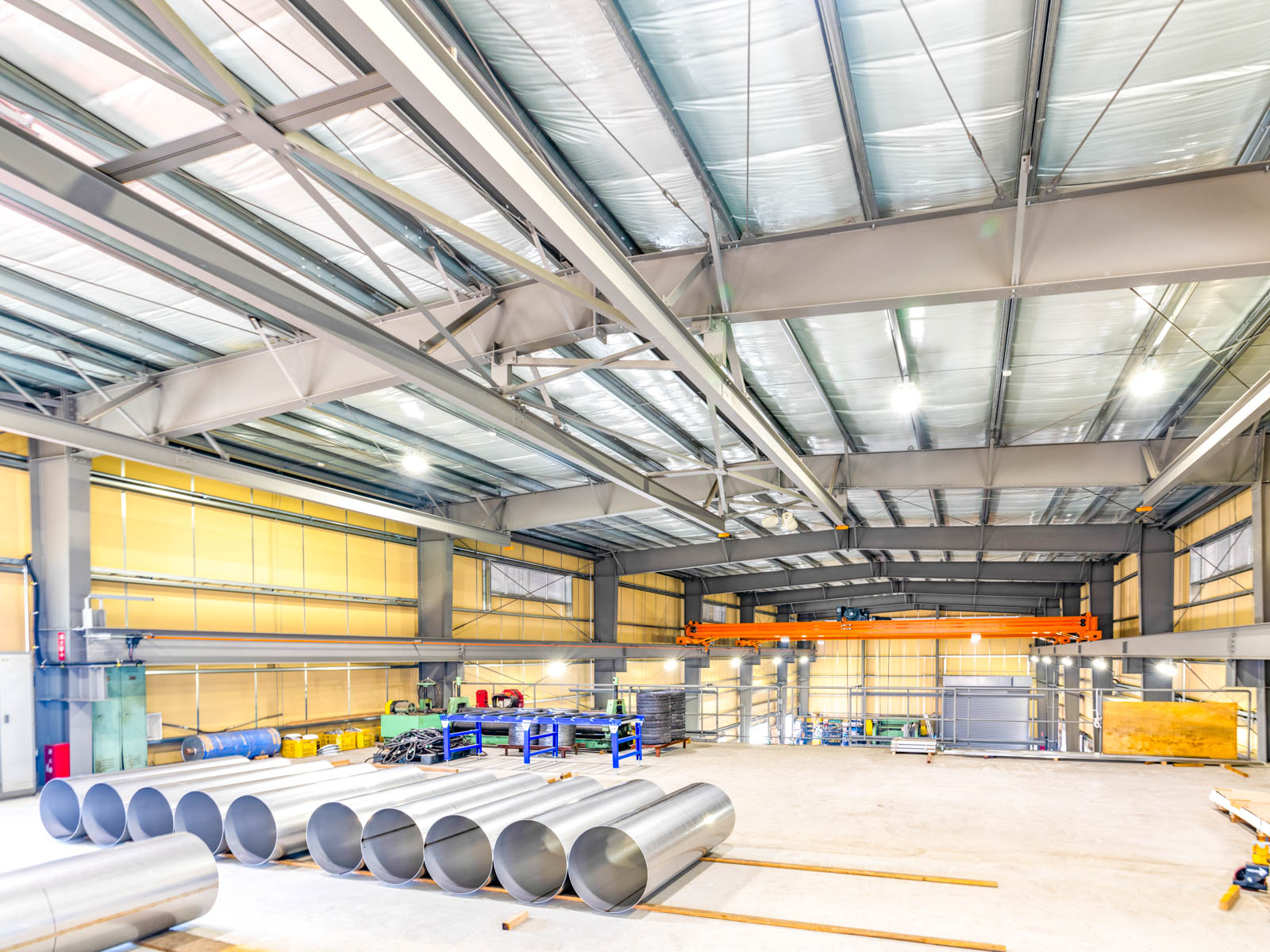

工場棟内観(2階側の撮影)

屋根断熱は、高断熱なYマットS(表皮付きグラスウール60mm)です。

yess建築は、高断熱なグラスウール敷設を2重折板を使用することなく、屋根裏貼りとして敷設ができますので、断熱性高い建物をコストパフォーマンス高く建設することが可能です。

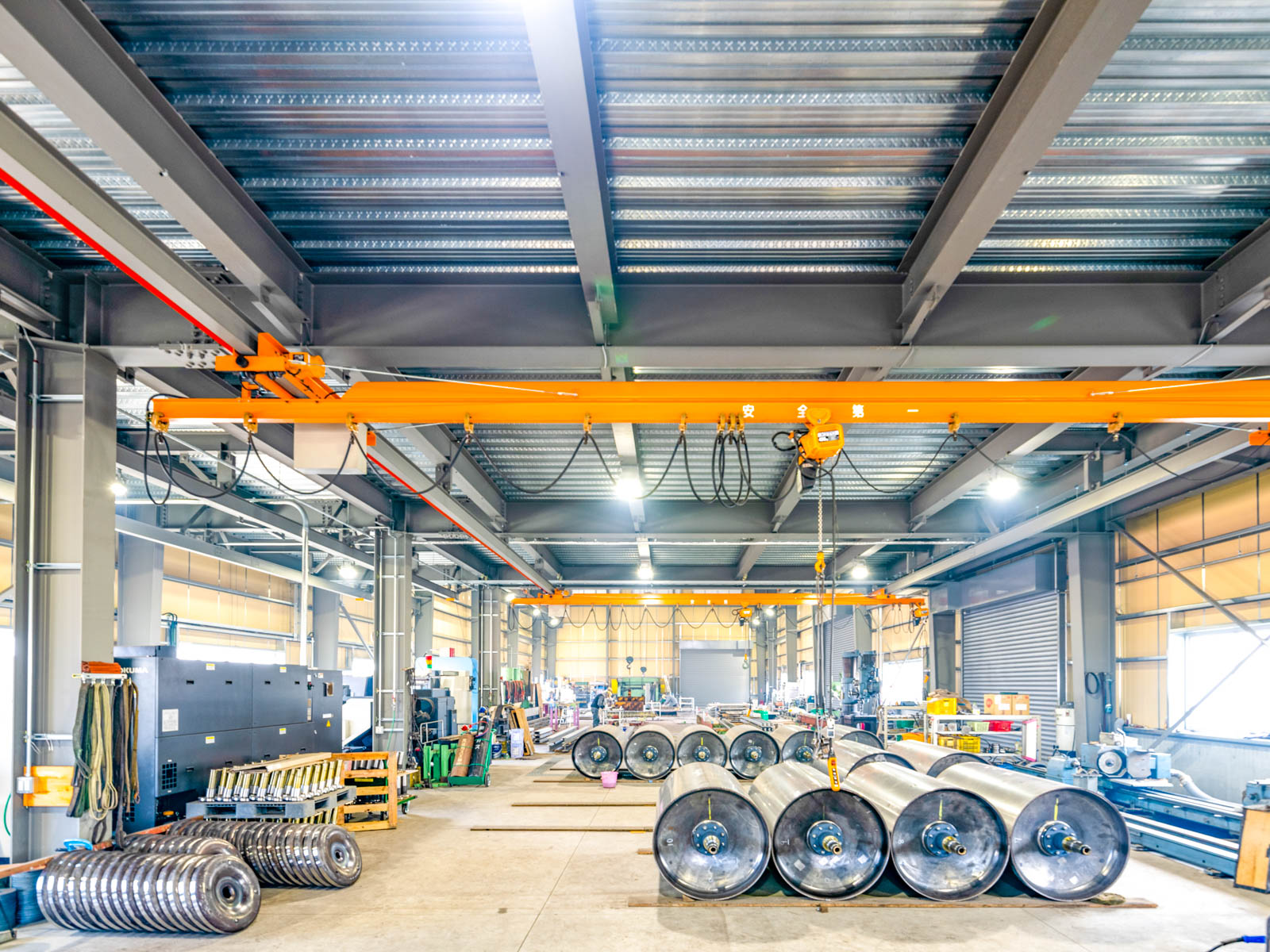

工場棟内観(1階側の撮影)

2階床を支える柱は、クレーン配置のために建物中央から偏心しています。




久保田工業株式会社 様の本社工場棟は2018年12月に竣工しました。

同時建設の倉庫棟は、下の同一敷地内案件からご覧ください。

システム建築 施工概要

用途工場(製缶・鋼管加工工場)
商品種別
カスタムシリーズ「商品説明」へ
屋根材SSルーフ「屋根説明」へ
外壁材Vリブウォール「外壁説明」へ
建物幅16.2 m
建物長58.5 m
建物高10.2 m
建物面積963 ㎡
建設地和歌山県
竣工2018年12月
施工会社 株式会社江川組 ( 和歌山県 )
191 views

同一敷地内案件

HP掲載用リサイズ画像-5

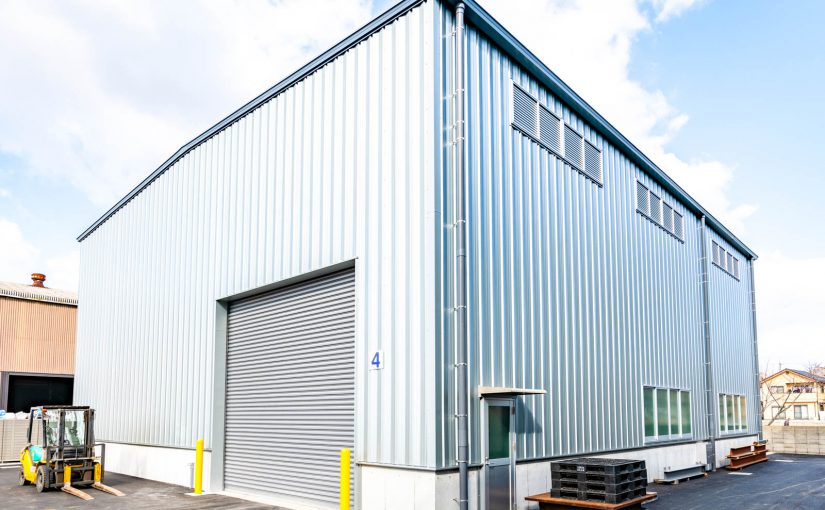

久保田工業株式会社 本社倉庫棟
用途:製缶・鋼管加工工場内倉庫
商品種別:スーパーラピッド
