Case システム建築  施工実績

株式会社江藤製作所 大分本社工場D棟倉庫

九工建設株式会社 (大分県)
  【動画あり】

ステンレス・チタン等の特殊鋼の溶断加工から化工機製造、精密板金塗装などをされています大分県大分市の 株式会社江藤製作所 様。

大分本社工場内のD棟倉庫をシステム建築で建設いただきました。



YouTube 「株式会社江藤製作所 大分本社工場D棟倉庫」

 360度パノラマVR ※マウスやカーソルキーで360度ご覧になれます。

 10tの天井走行クレーンが設置された無柱スパン15.5m x 奥行45.0m の室内無柱空間です。

 <画像右上の「FULL」をクリックすると全画面になります>



大分本社工場全景

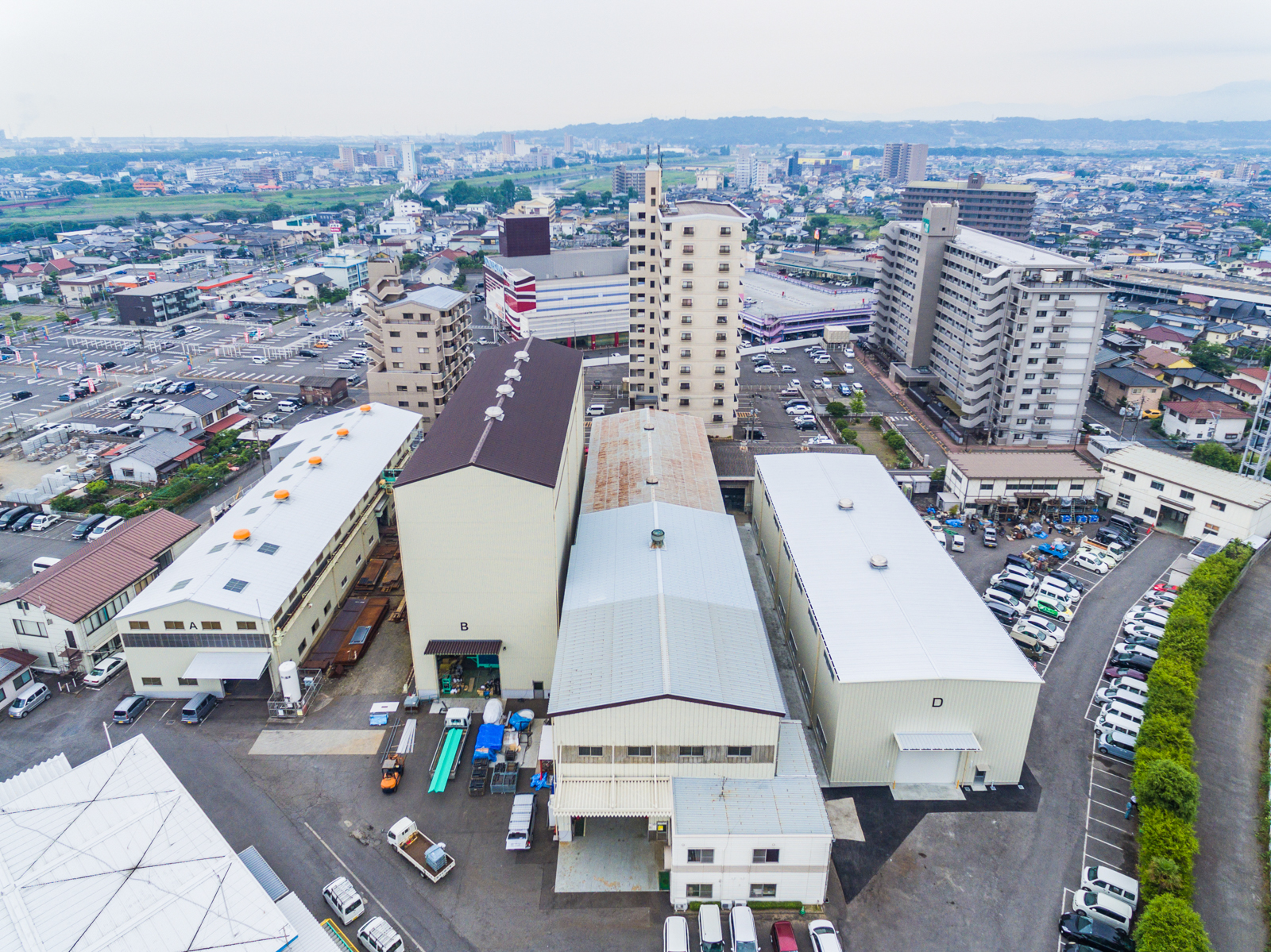

5棟並ぶ建物群が 株式会社江藤製作所 様の大分本社工場です。

右端の建物、間口に「D」の文字が入る建物がこのたびシステム建築で建設いただきましたD棟倉庫です。

左隣方向順に、C棟レーザ・プラズマ工場、B棟化工機工場、A棟溶断工場、本社事務所が並びます。



20180617-AERIAL PHOTO_001



D棟倉庫外観

建物は、間口15.5m x 奥行45.0m の室内無柱構造のカスタムタイプです。

建物形状としては、規格寸法仕様のスーパーラピッドに近い仕様となっています。

20180617-AERIAL PHOTO_003

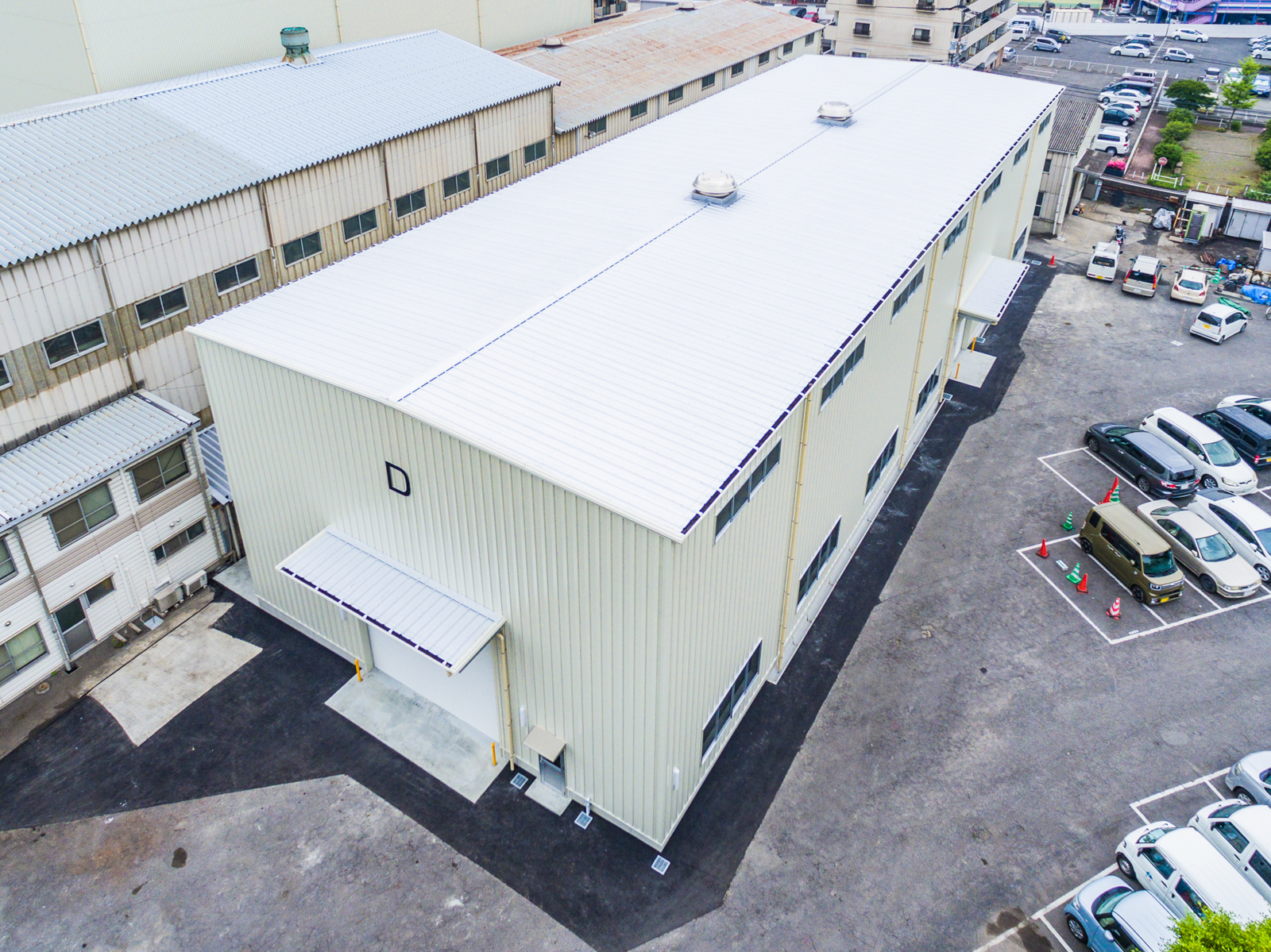

外壁はVリブウォールのエジプシャンホワイト色です。

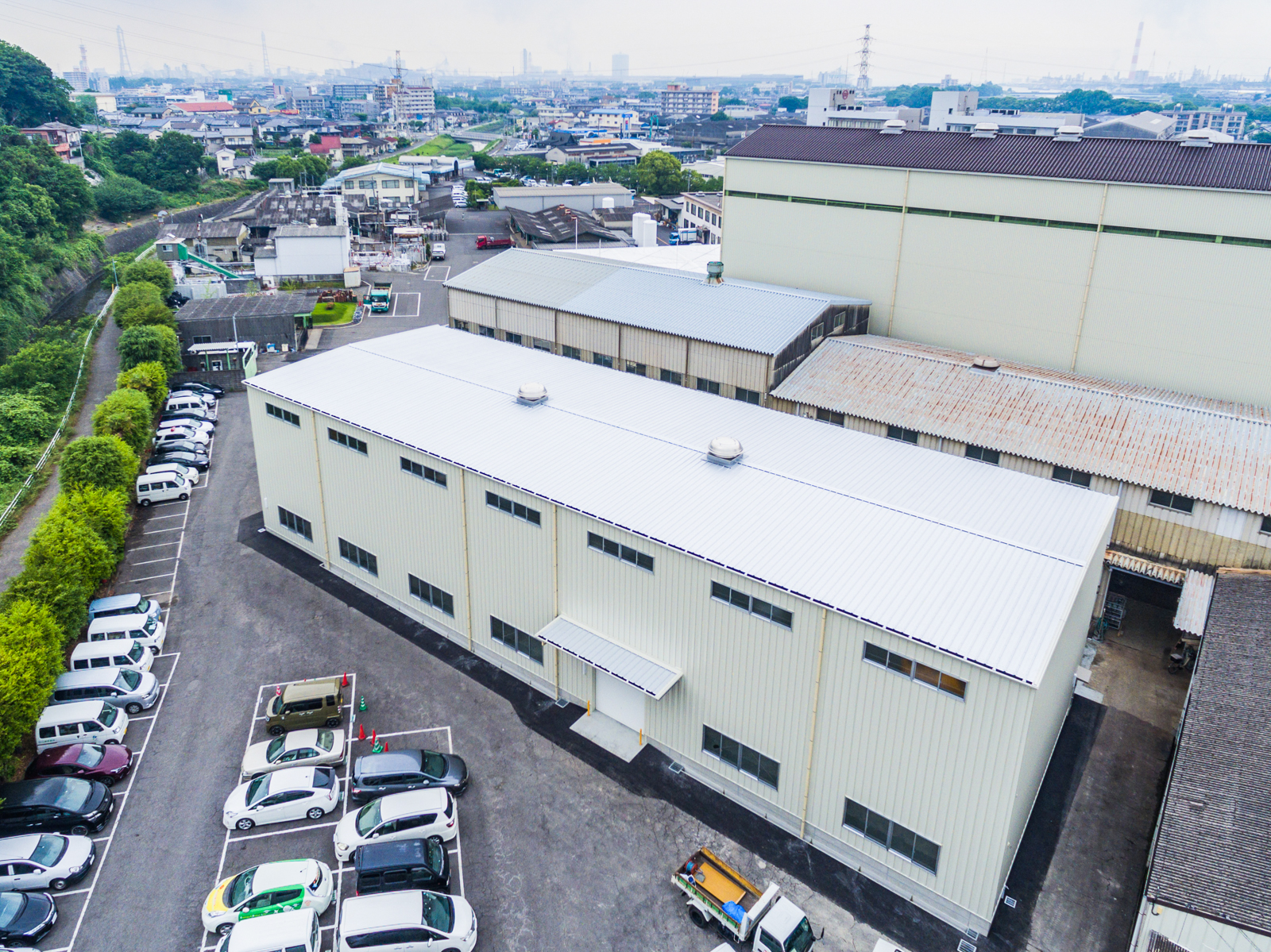

建物側面の大開口・庇は、W3.0m x H3.0m の軽量手動シャッターと出寸法2.0mの鉄骨現し庇です。

20180617-AERIAL PHOTO_005

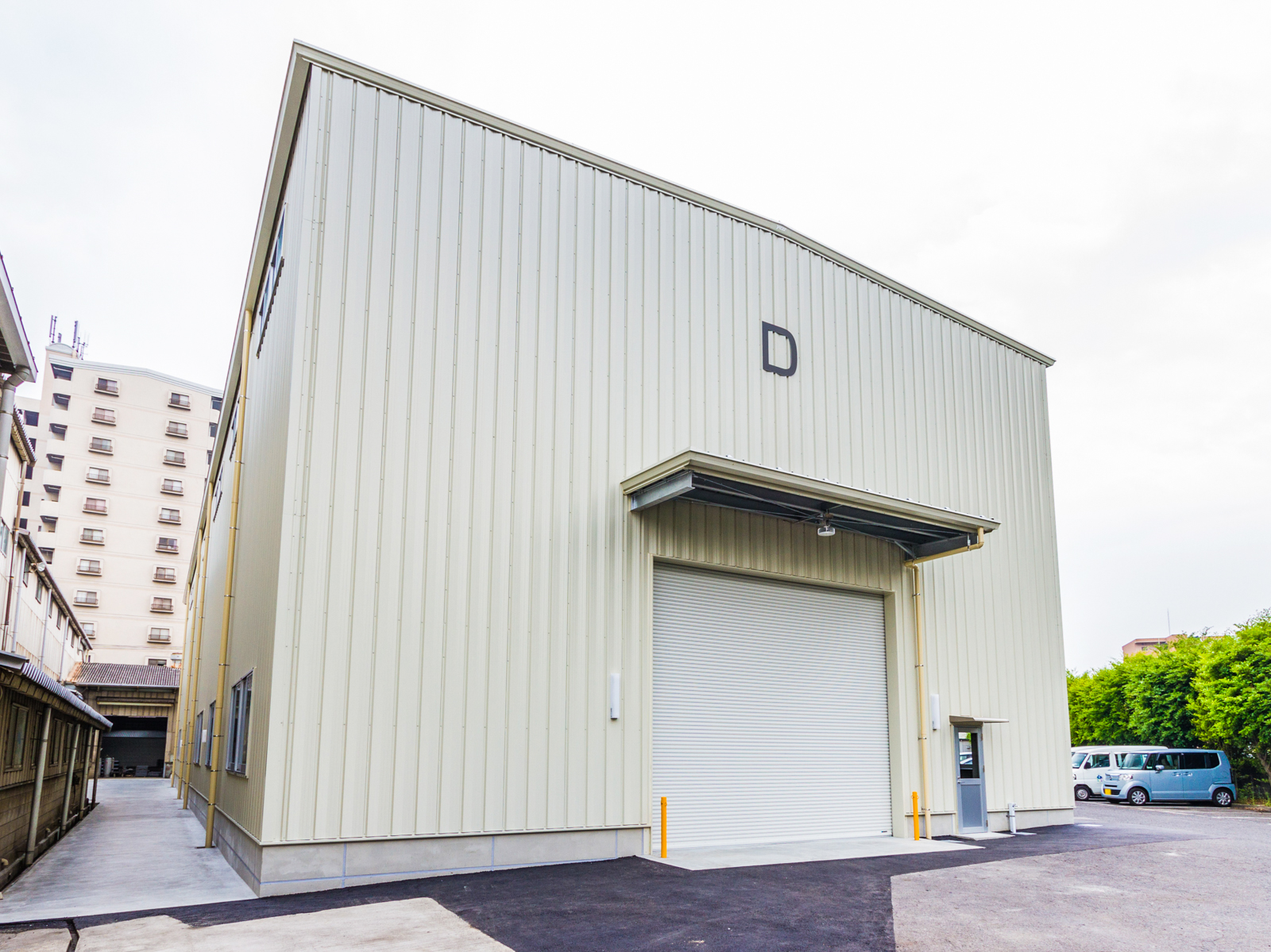

間口の大開口・庇は、W5.3m x H4.5m の軽量電動シャッターと出寸法2.0mの鉄骨現し庇です。

20180617-PHOTO 外観_005

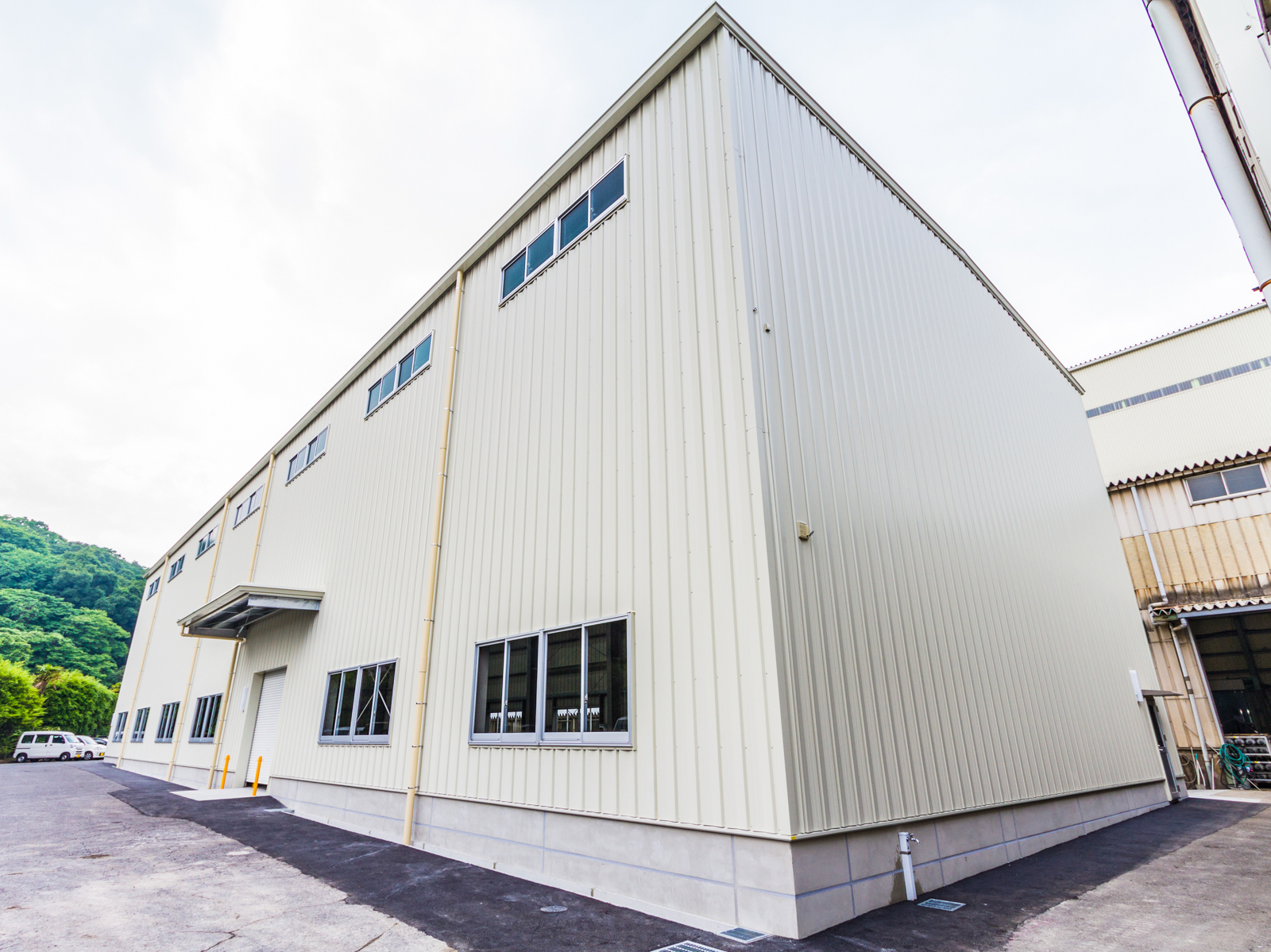

建物裏手側からの撮影

20180617-PHOTO 外観_004



D棟倉庫内観

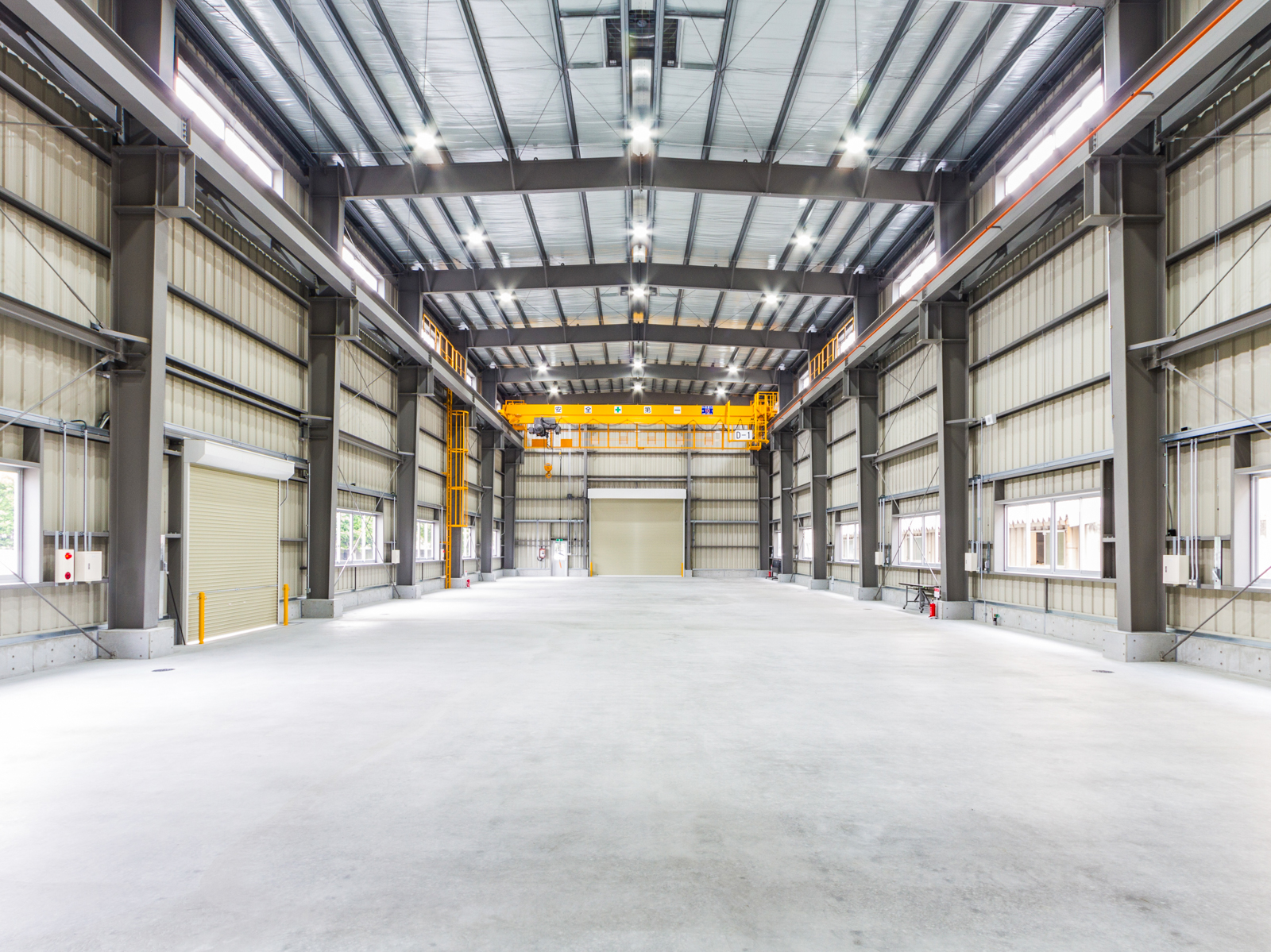

無柱スパン15.5m x 奥行45.0m の室内無柱空間です。

長手方向の鉄骨主柱間隔は両端が6.7m、中間部はすべて6.3mの仕様です。

20180617-PHOTO 内観_006

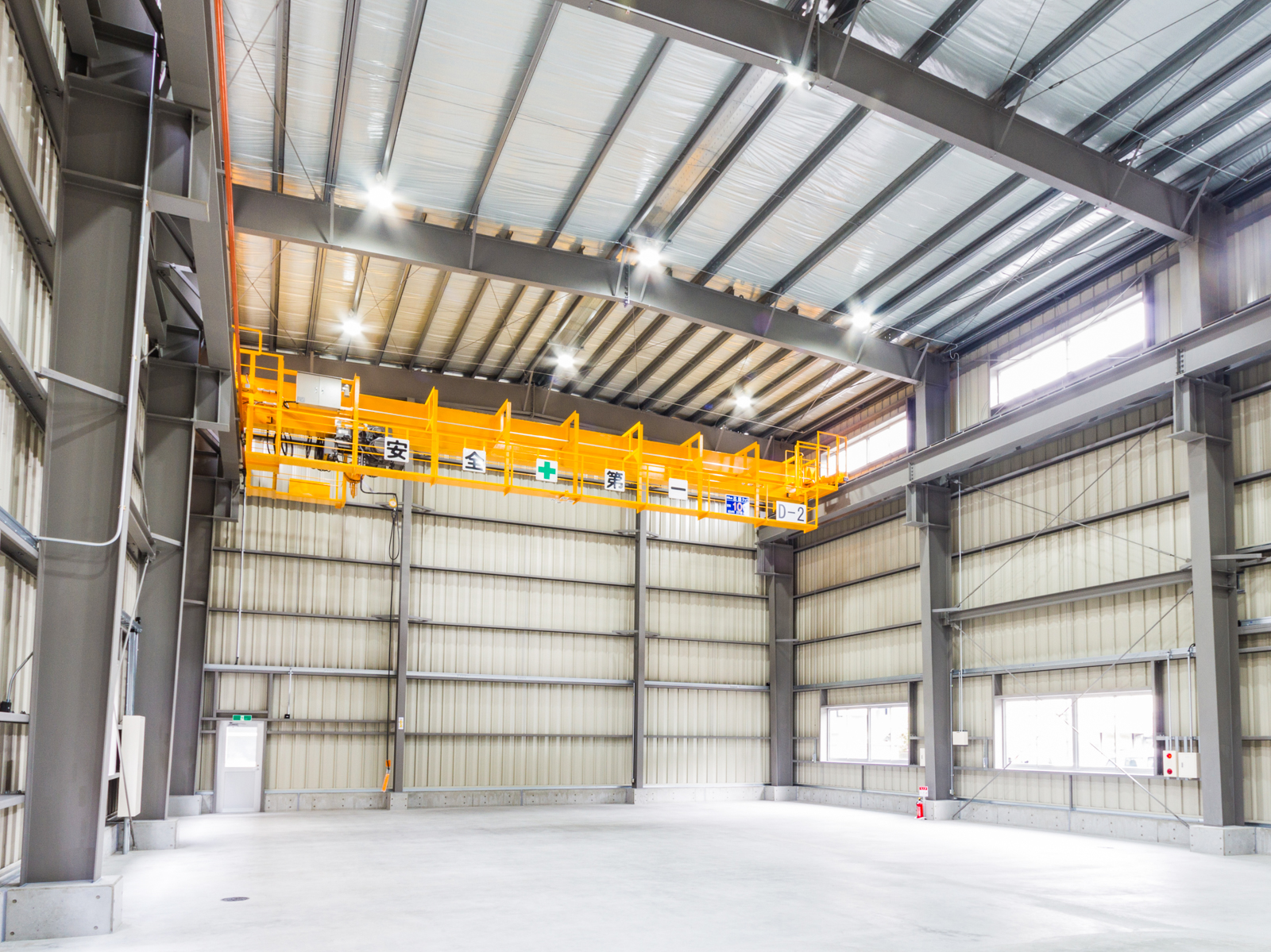

倉庫には10.0tの天井走行クレーンが2基配置されています。

20180617-PHOTO 内観_004



株式会社江藤製作所 様の大分本社工場D棟倉庫は2018年05月に竣工しました。

システム建築 施工概要

用途倉庫(金属製品加工工場内倉庫)
商品種別
カスタムシリーズ「商品説明」へ
屋根材PXルーフ「屋根説明」へ
外壁材Vリブウォール「外壁説明」へ
建物幅15.5 m
建物長45.0 m
建物高10.2 m
建物面積735 ㎡
建設地大分県
竣工2018年05月
施工会社 九工建設株式会社 ( 大分県 )
