Case システム建築  施工実績

株式会社オーディエム 川藤工場

池中建設株式会社 (埼玉県)
  【動画あり】

製缶機械や溶接機械などから食品関連のパレット洗浄機、包装機など、幅広い業界の生産ラインの機械をゼロベースから開発・設計・製作・販売・アフターまでされています埼玉県吉川市の 株式会社オーディエム 様。

本社工場隣に システム建築で川藤工場を建設いただきました。



 YouTube 「株式会社オーディエム 川藤工場」



 360度パノラマVR ※マウスやカーソルキーで360度ご覧になれます。

 建物幅30.0m x 奥行50.0m の4.8tの天井走行クレーンが4基配置された工場内観です。

 <画像右上の「FULL」をクリックすると全画面になります>



川藤工場外観

建物は 間口30.0m x 奥行50.0m の屋根棟位置に室内柱を1列設けたカスタムタイプです。

室内柱を隔てて工場ラインがあり、各ラインには4.8tの天井走行クレーンが2基ずつ配備されています。

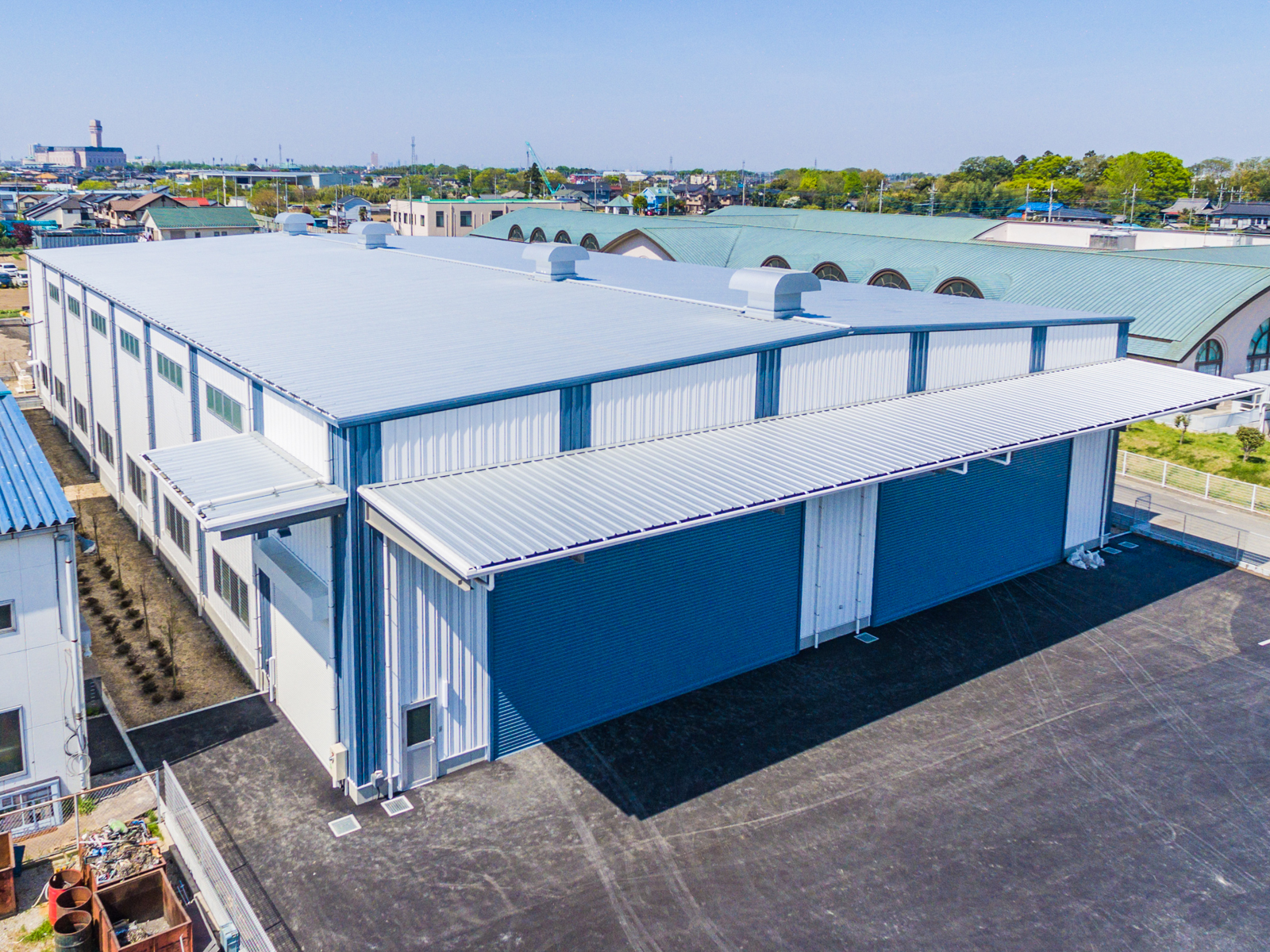

20180419-AERIAL PHOTO_004



建物長手方向の鉄骨主柱間隔は、両端が6.1m、中間部は6.3mとなります。

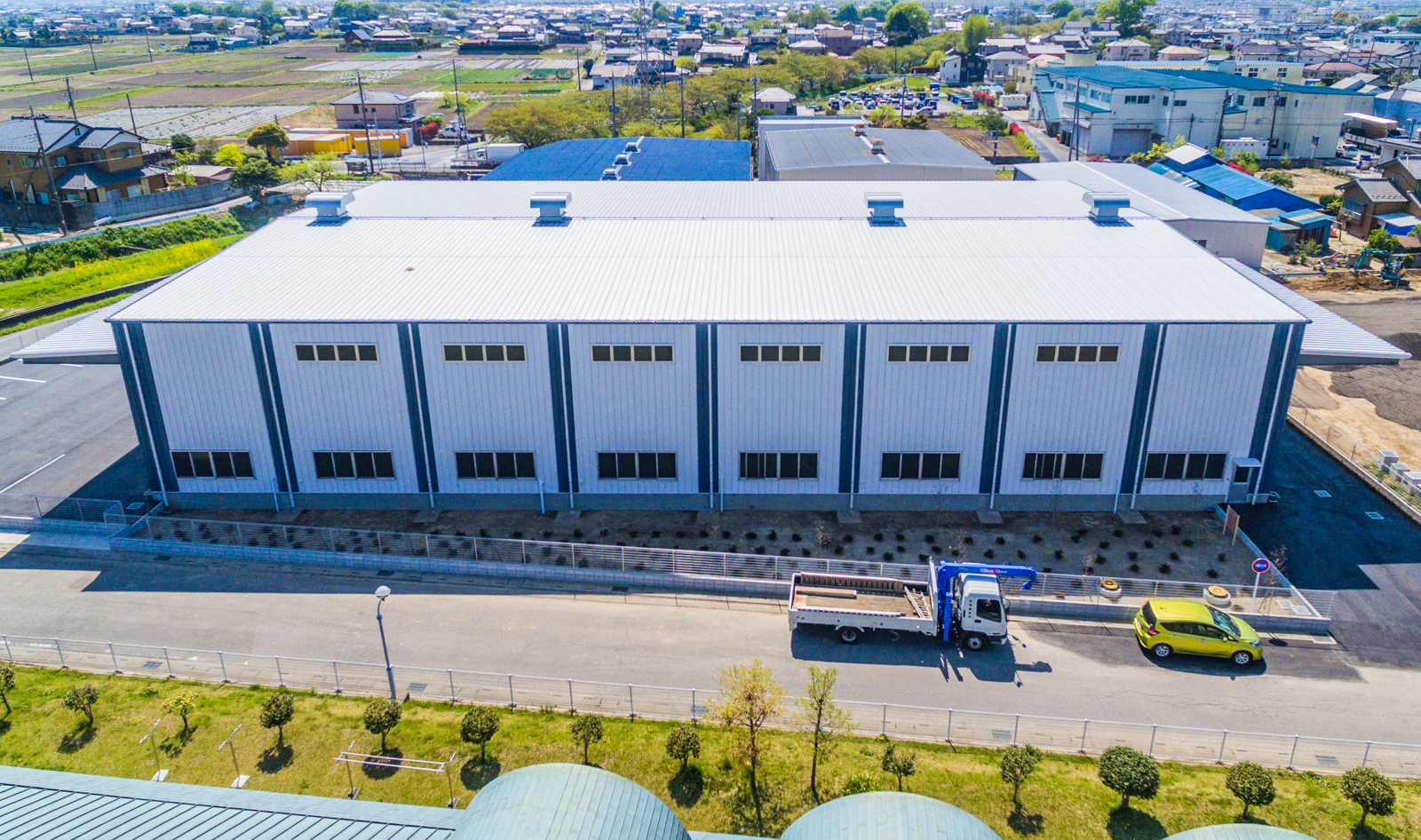

20180419-AERIAL PHOTO_007



建物裏手からの撮影

外壁はVリブウォールのエジプシャンホワイト色にパターンカラーにストーミーブルー色を使用しています。

yess建築のカラーパターンの中でも、お施主様から好評をいただいているカラーです。

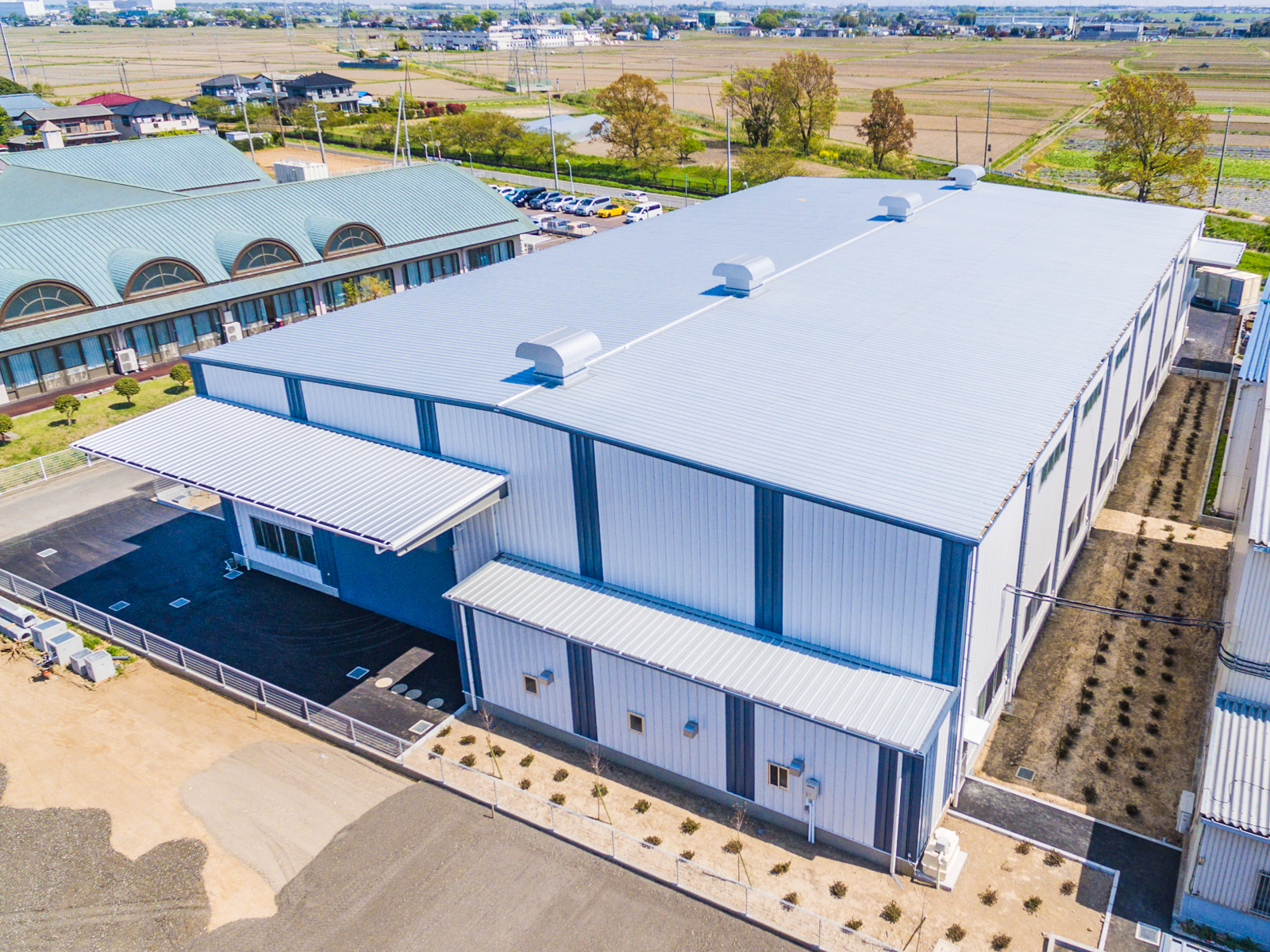

20180419-AERIAL PHOTO_011



建物正面側からの撮影

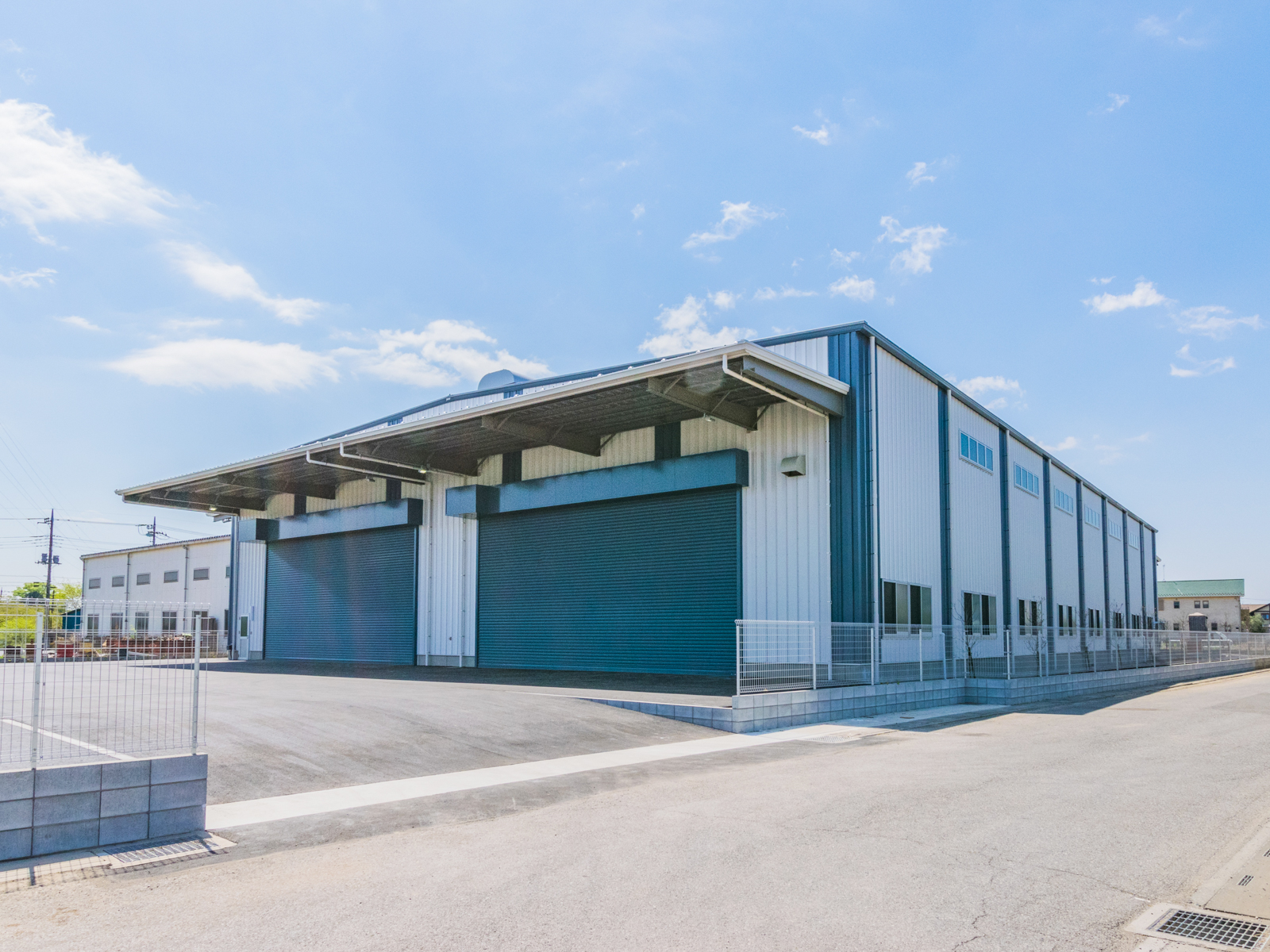

建物正面と裏面には、yess建築が得意とする出寸法5.0mの鉄骨現し大庇が設置されています。

間口の開口も大きく、W10.0m x H5.0m の大きな重量電動シャッターが工場の各ラインに配置されています。

20180419-PHOTO 外観_004

川藤工場内観

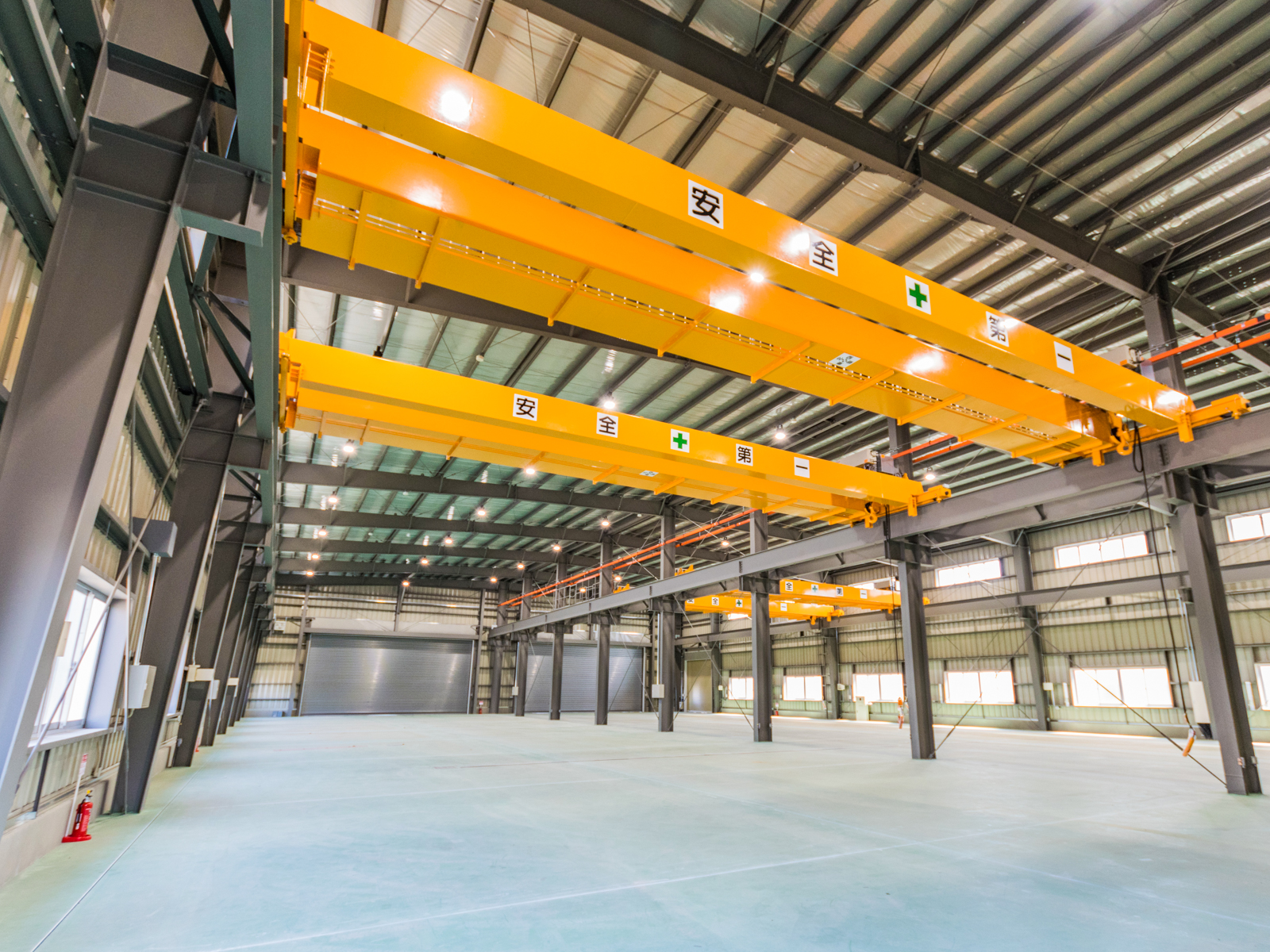

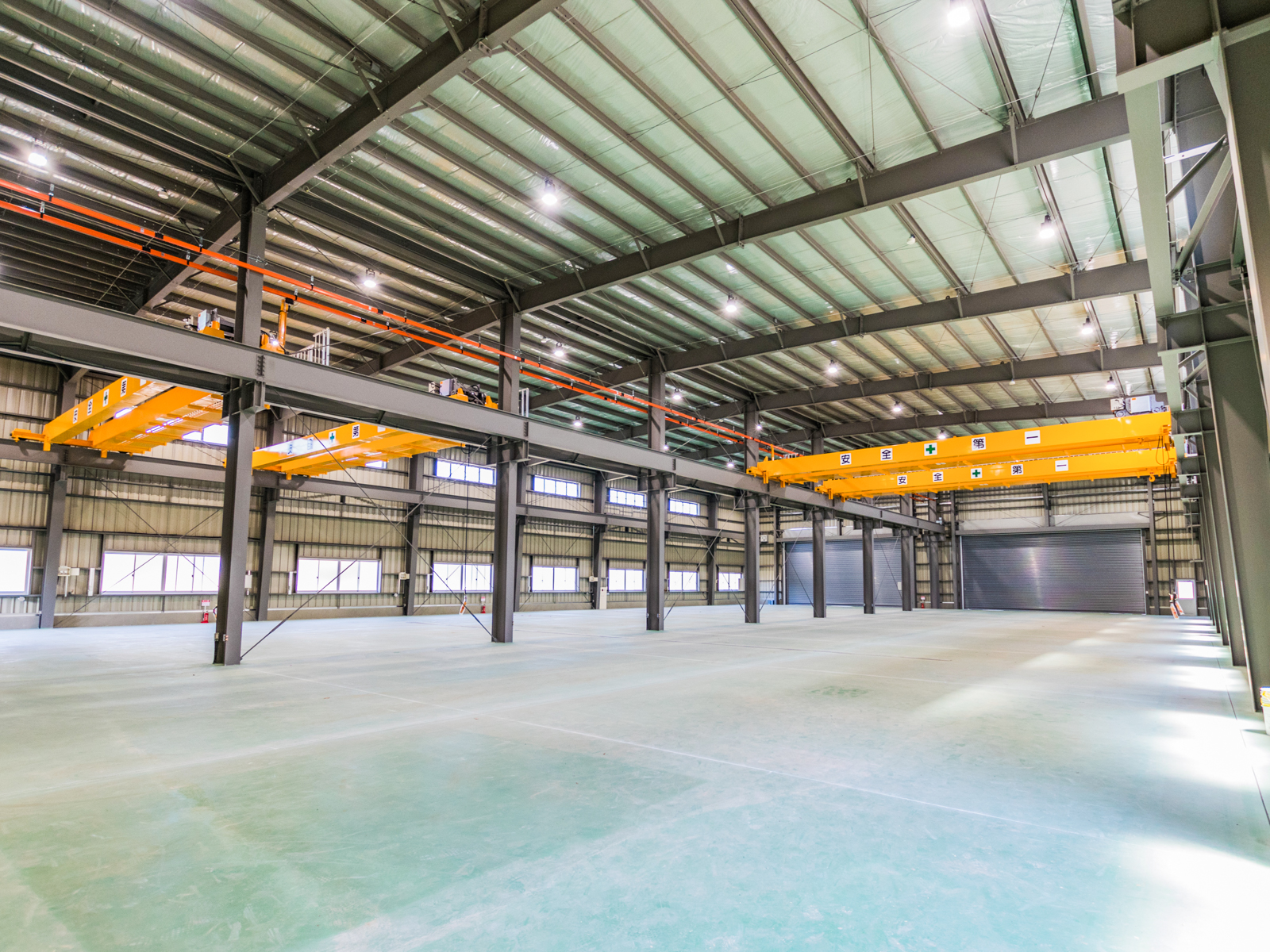

4.8tの天井走行クレーンが配置された内観です。

天井走行クレーンが2台以上ある場合、共吊りまたは共吊りと同等の荷重が柱に加わる条件か否かによって製造する建物の鉄骨仕様が変わってきます。

20180419-PHOTO 内観_005



20180419-PHOTO 内観_004



株式会社オーディエム 様の川藤工場は2018年02月に竣工しました。

システム建築 施工概要

用途工場(生産ライン機器製造工場)
商品種別
カスタムシリーズ「商品説明」へ
屋根材PXルーフ「屋根説明」へ
外壁材Vリブウォール「外壁説明」へ
建物幅30.0 m
建物長50.0 m
建物高8.7 m
建物面積1797 ㎡
建設地埼玉県
竣工2017年12月
施工会社 池中建設株式会社 ( 埼玉県 )
