Case システム建築  施工実績

株式会社太田機工 本社第3工場

株式会社三幸建設 (愛知県)
  【動画あり】

 大手自動車製造会社様の工場向けに自動搬送装置、自動組付装置、検査装置などの各種装置を製造・販売されています愛知県岡崎市の 株式会社太田機工 様。

 2017年09月に本社事業場内に第3工場をシステム建築で建設いただきました。



YouTube 「株式会社太田機工  第3工場」

 360度パノラマVR ※マウスやカーソルキーで360度ご覧になれます。

  工場エリア1

 <画像右上の「FULL」をクリックすると全画面になります>

 工場エリア2

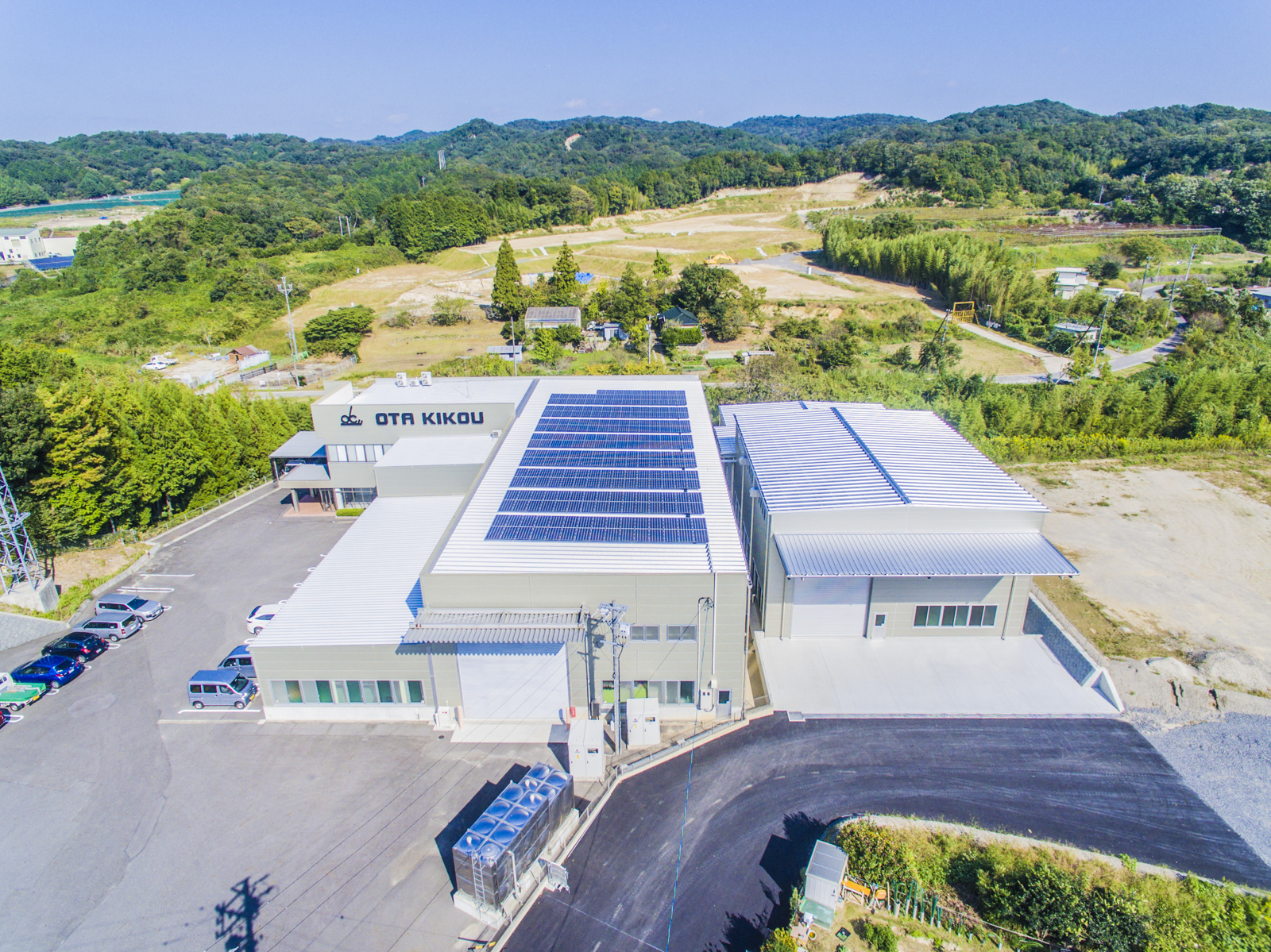

工場全景

屋根に太陽光発電が乗っている建物は既存の事務所・工場棟になります。

右隣の建物がこのたび建設いただきました第3工場棟です。

20171018-AERIAL PHOTO_006



第3工場外観

建物は、室内無柱構造の2.8t天井走行クレーン付きカスタムタイプです。

工場内は大きく2つのエリアに分かれ、各エリア毎に必要な軒高を設定しています。

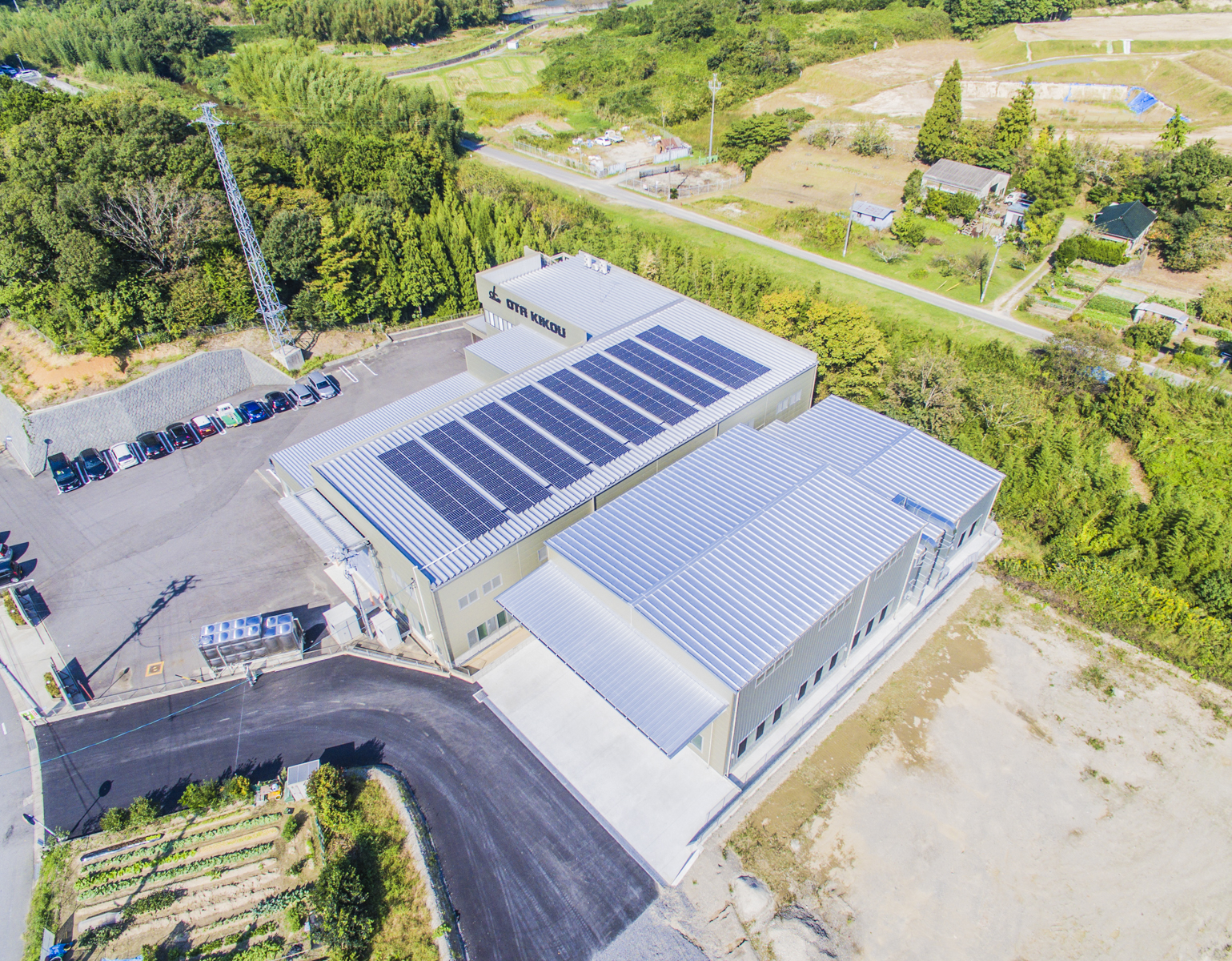

20171018-AERIAL PHOTO_014

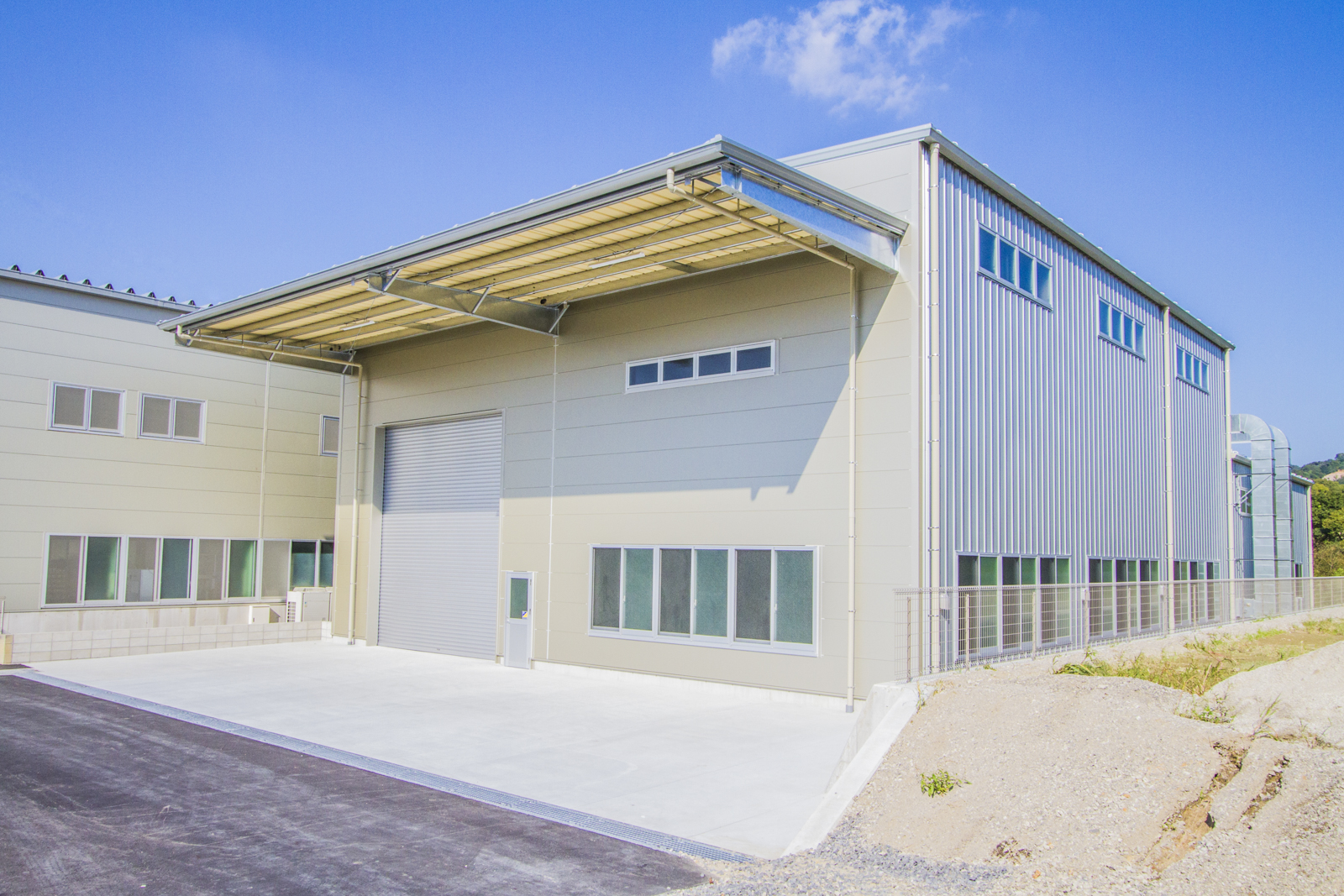

外壁は、建物正面側がフラットヴァンド35H(サンドイッチパネル 横貼り)のシャンパンゴールド色です。

建物側面・裏面側はVリブウォール(カラー鋼板 縦貼り)のエジプシャンホワイト色です。

20171018-PHOTO 外観_012



敷地入口側から見える外装を既存の事務所・工場棟と合せています。

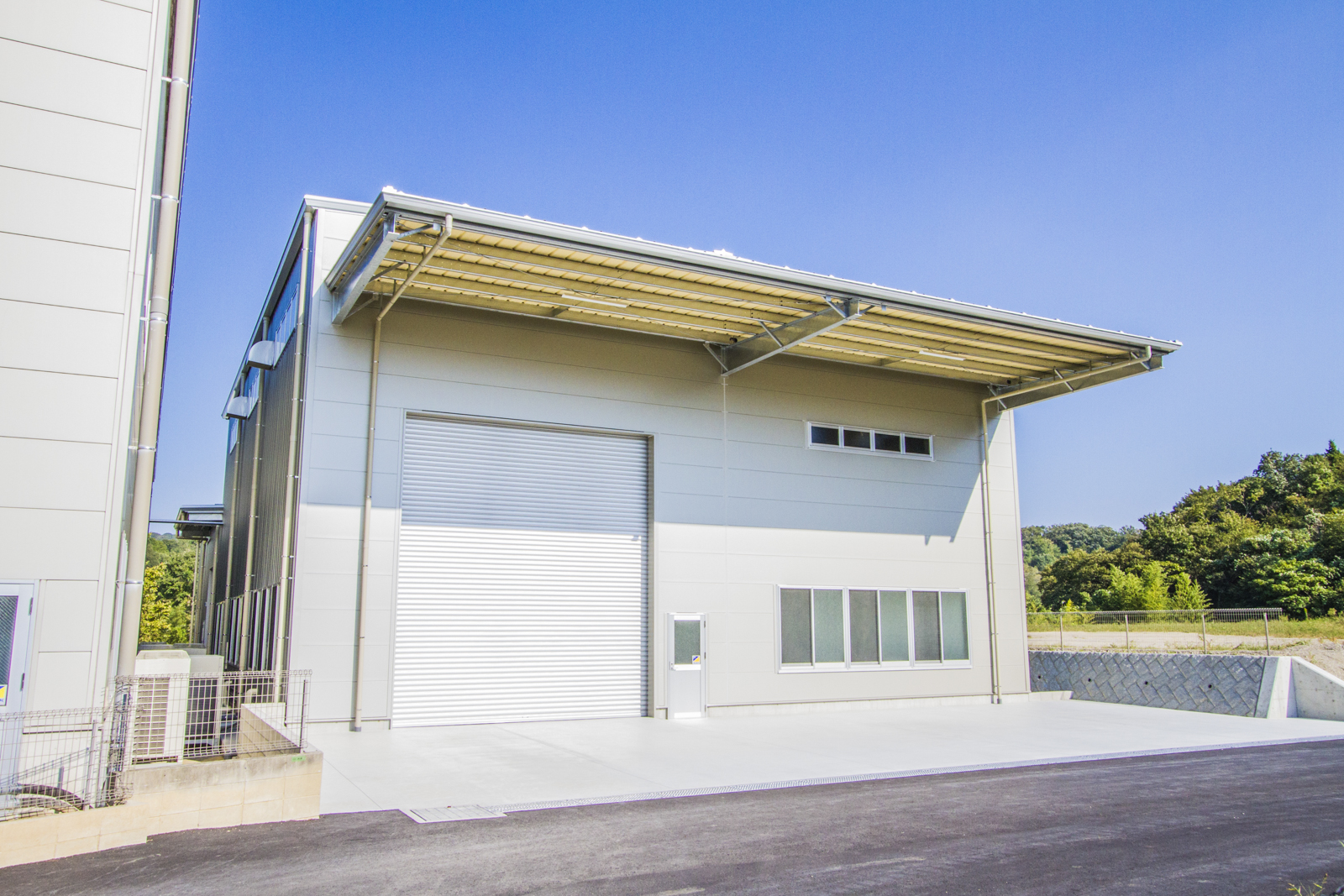

第3工場正面には W5.0m x H5.5m の重量電動シャッターと上には出寸法5.0mの大庇を設けています。

20171018-PHOTO 外観_004



内観

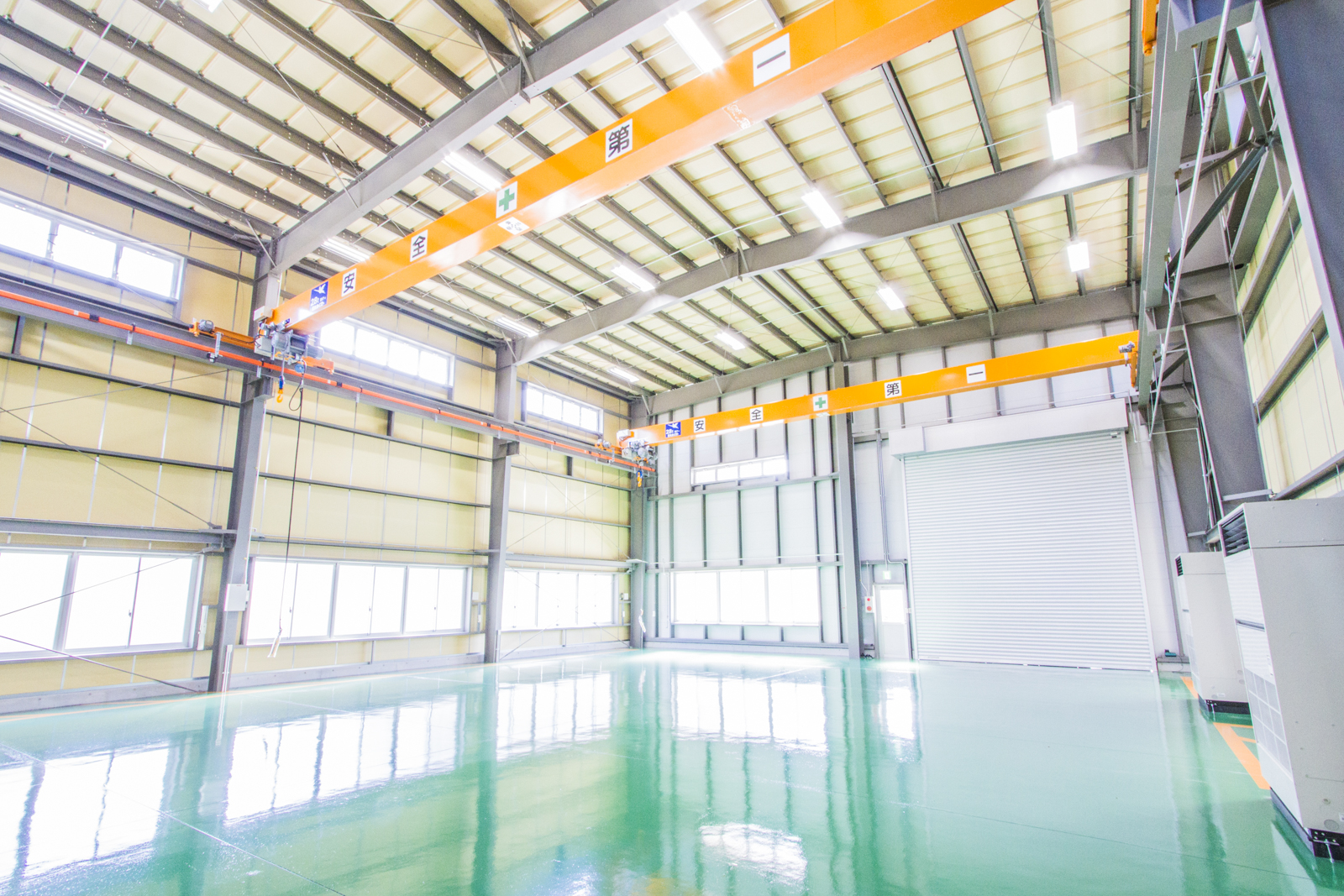

無柱スパン16.5m奥行き20.0mの工場エリア1です。

2.8tの天井走行クレーンが2基設置されています。

主柱間隔は 6.7m + 6.5m +6.7m です。

2.8tクレーンが共吊りに近い状態まで近接可能な様に主柱間隔は中央が狭い設定です。

20171018-PHOTO 内観_010



クレーンを設置する工場エリア1と隣のエリアの間は間仕切りされています。

20171018-PHOTO 内観_008

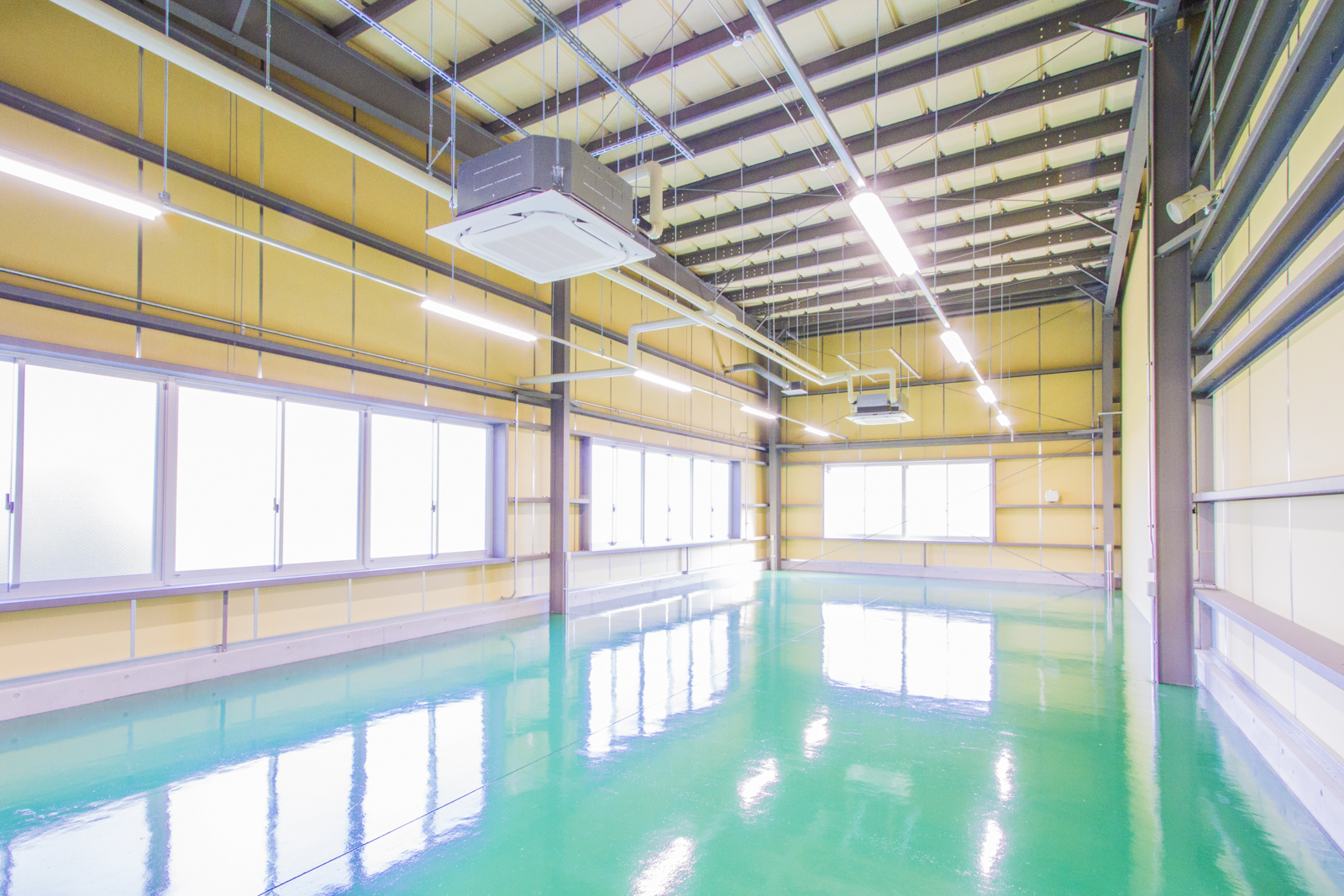

工場エリア2です。

yess建築では、ご計画時に天井設置の有無や吊り設備の有無、屋根上の太陽光発電設置のの可能性などをご確認しながら最もコストパフォーマンスの良い構造にて設計しています。

20171018-PHOTO 内観_015



第3工場は2017年09月に竣工しました。

システム建築 施工概要

用途工場(自動搬送装置・自動組付装置・検査装置製造工場)
商品種別カスタムシリーズ「商品説明」へ
屋根材SSルーフ「屋根説明」へ
外壁材Vリブウォール「外壁説明」へ
建物幅16.5 m
建物長34.0 m
建物高9.2 m
建物面積561 ㎡
建設地愛知県
竣工2017年09月
施工会社 株式会社三幸建設 ( 愛知県 )
