Case システム建築  施工実績

三井造船マシナリー・サービス株式会社 昭島工場倉庫棟

  【動画あり】

ドイツ社やその他の有力メーカーから供給されるディーゼルエンジンをベースに、発電セットやポンプ駆動装置などの最適設計やパッケージングをされています東京都の 三井造船マシナリー・サービス株式会社 様。

昭島市の昭島工場内倉庫棟をシステム建築で建て替えいただきました。



YouTube 「三井造船マシナリー・サービス株式会社 昭島工場 倉庫」

 360度パノラマVR ※マウスやカーソルキーで360度ご覧になれます。

 <画像右上の「FULL」をクリックすると全画面になります>

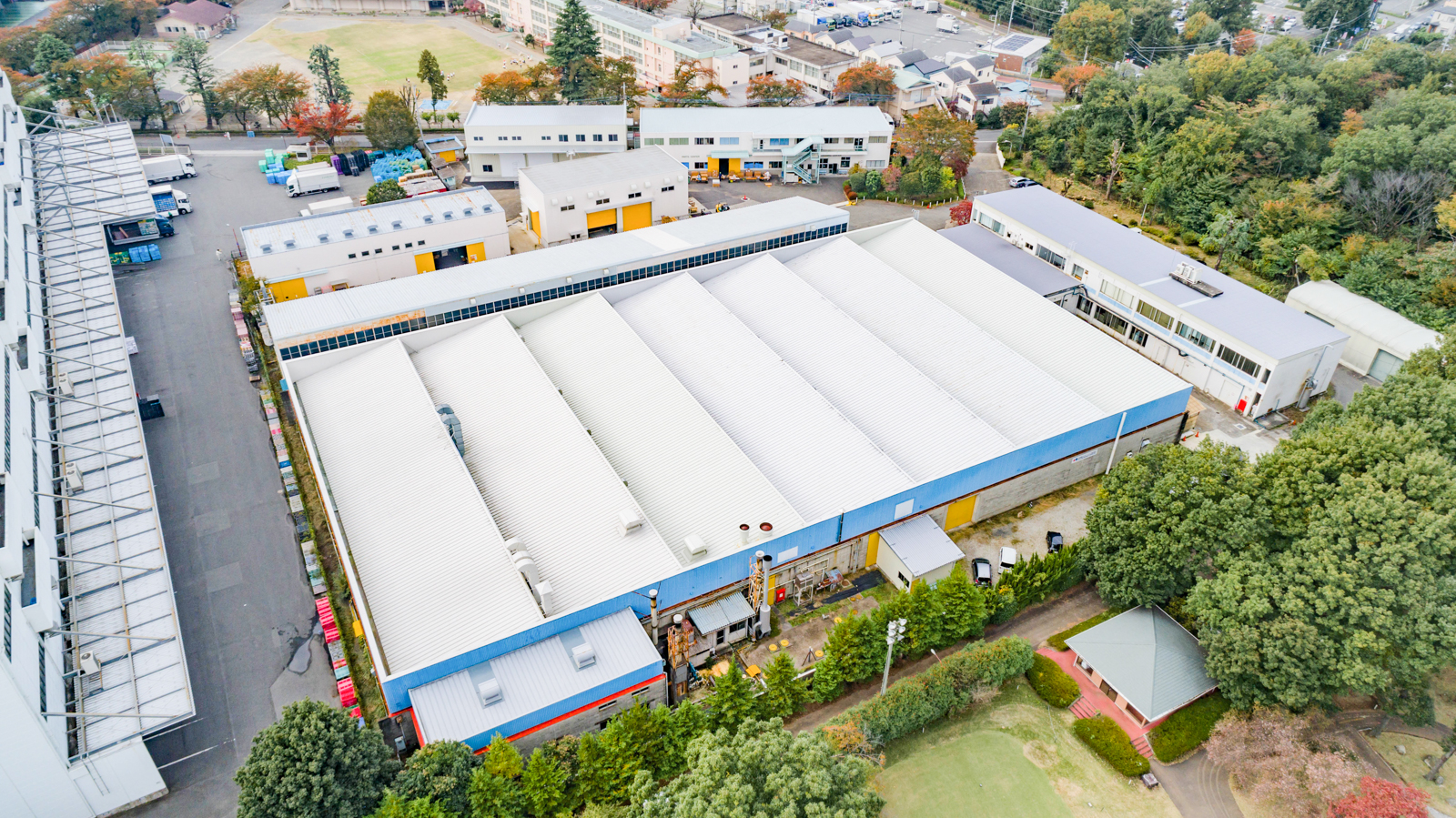

昭島工場全景

敷地最奥に2棟並ぶ左側の建物が今回建設いただきました倉庫棟になります。

20171101-AERIAL PHOTO_013

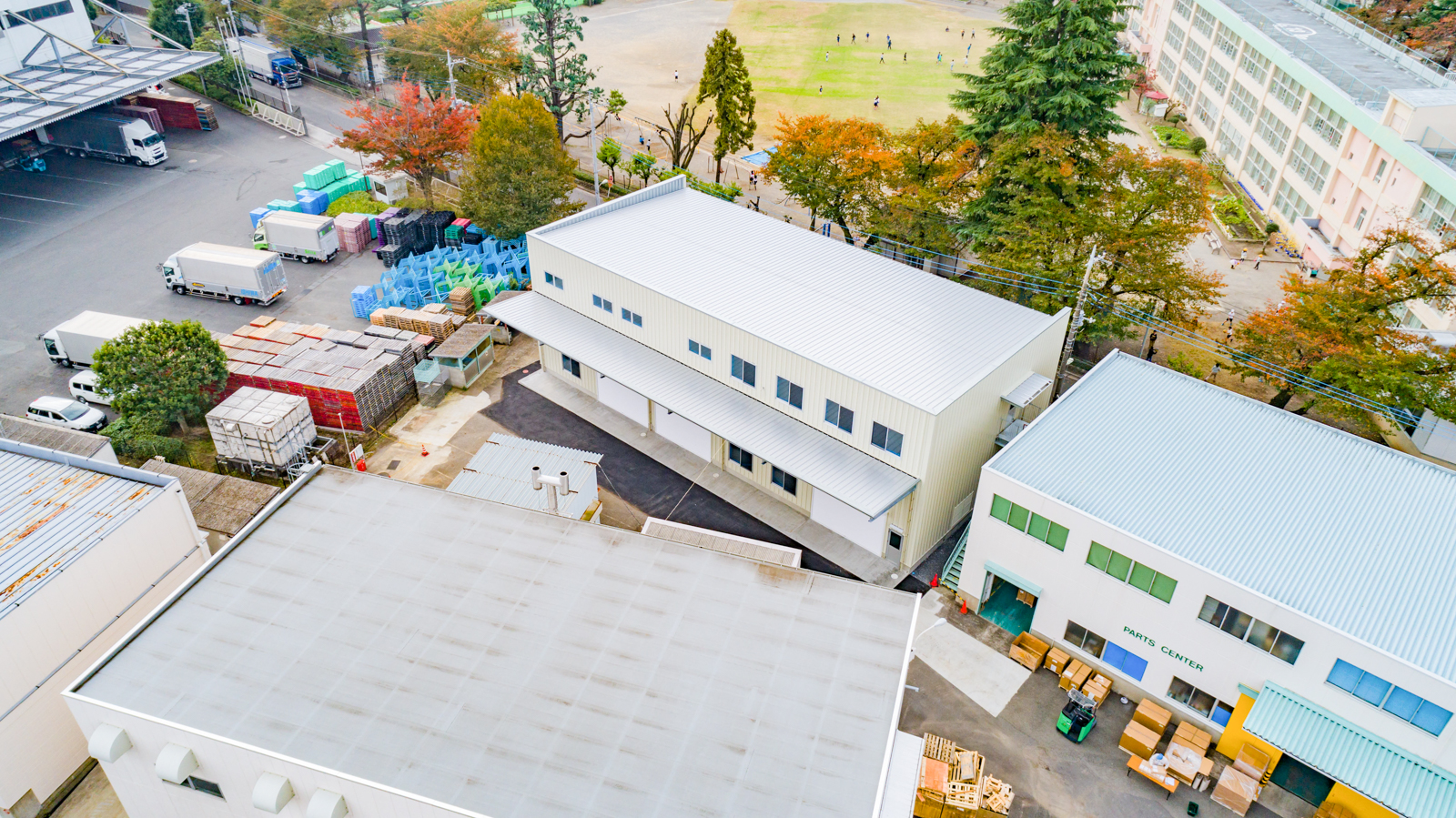

倉庫棟外観

20171101-AERIAL PHOTO_004

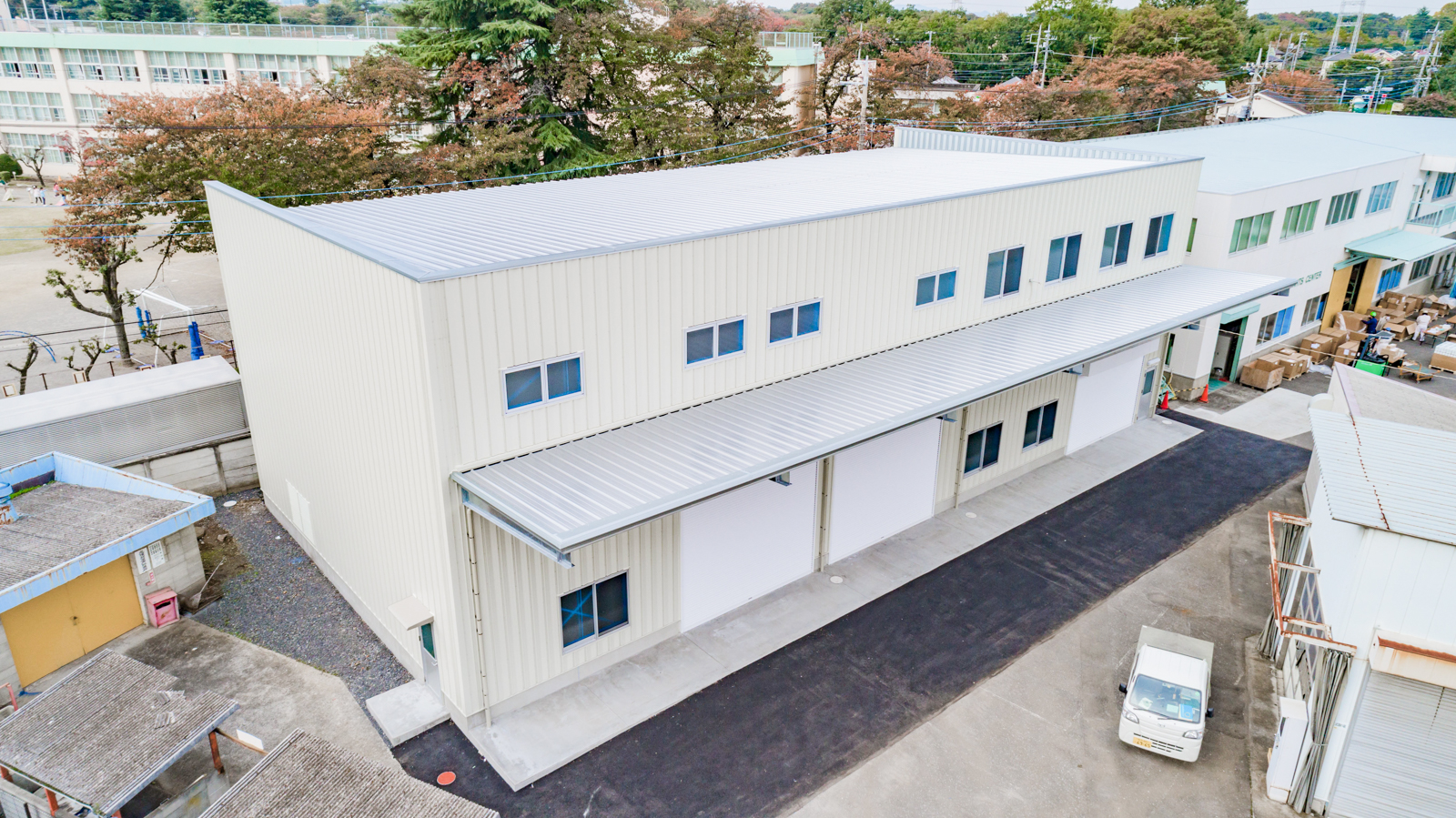

建物は一部2階建てエリアを設けた1t天井走行クレーン付き建物です。

事業所内の他の建物同様に屋根面はパラペットを立ち上げた仕様となっています。

20171101-AERIAL PHOTO_009



建物寸法は 幅27.5m x 奥行13.0m です。

外壁には Vリブウォールのエジプシャンホワイト色、軒先・ケラバの化粧にはネオホワイト色を使用しています。

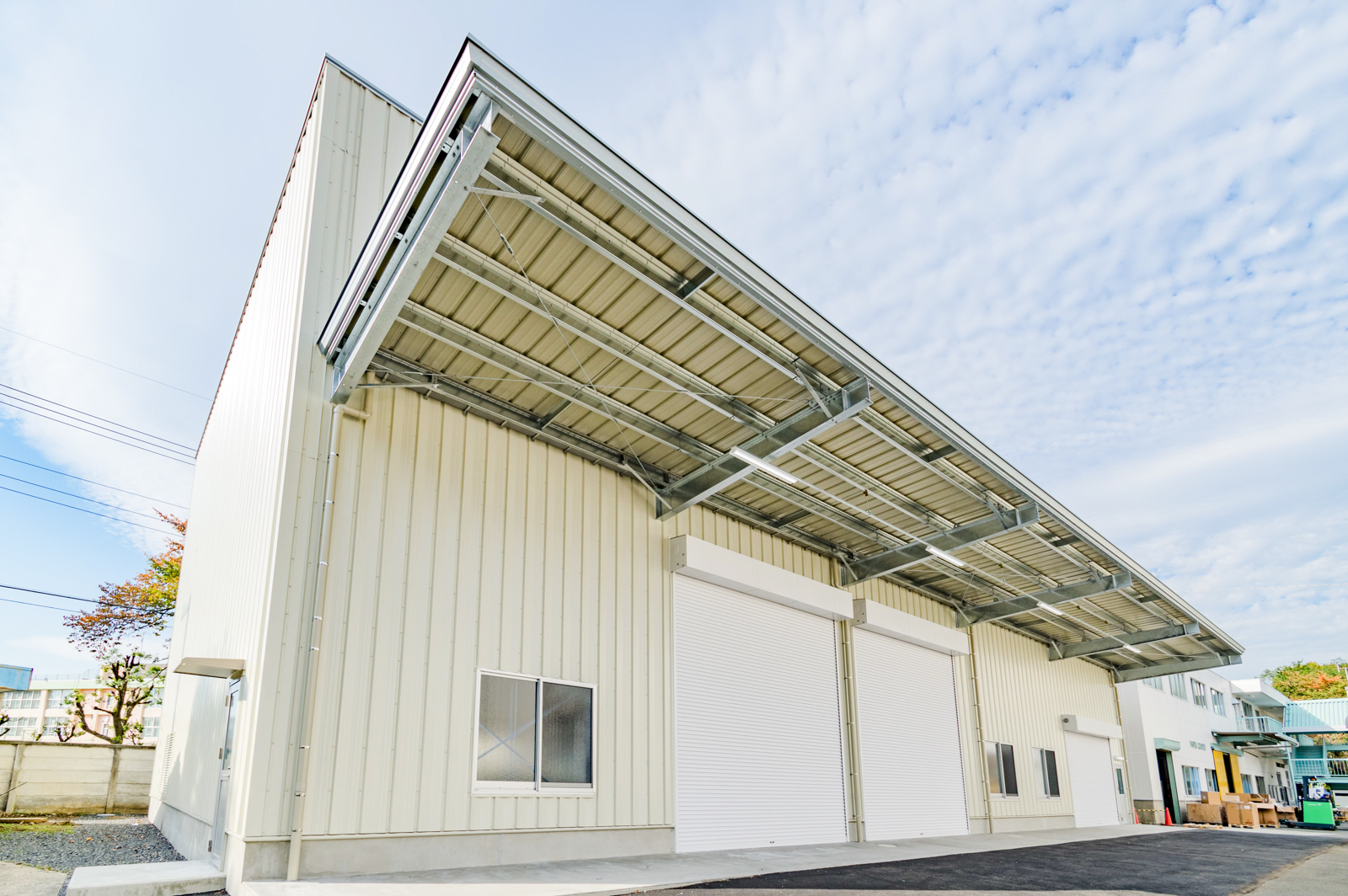

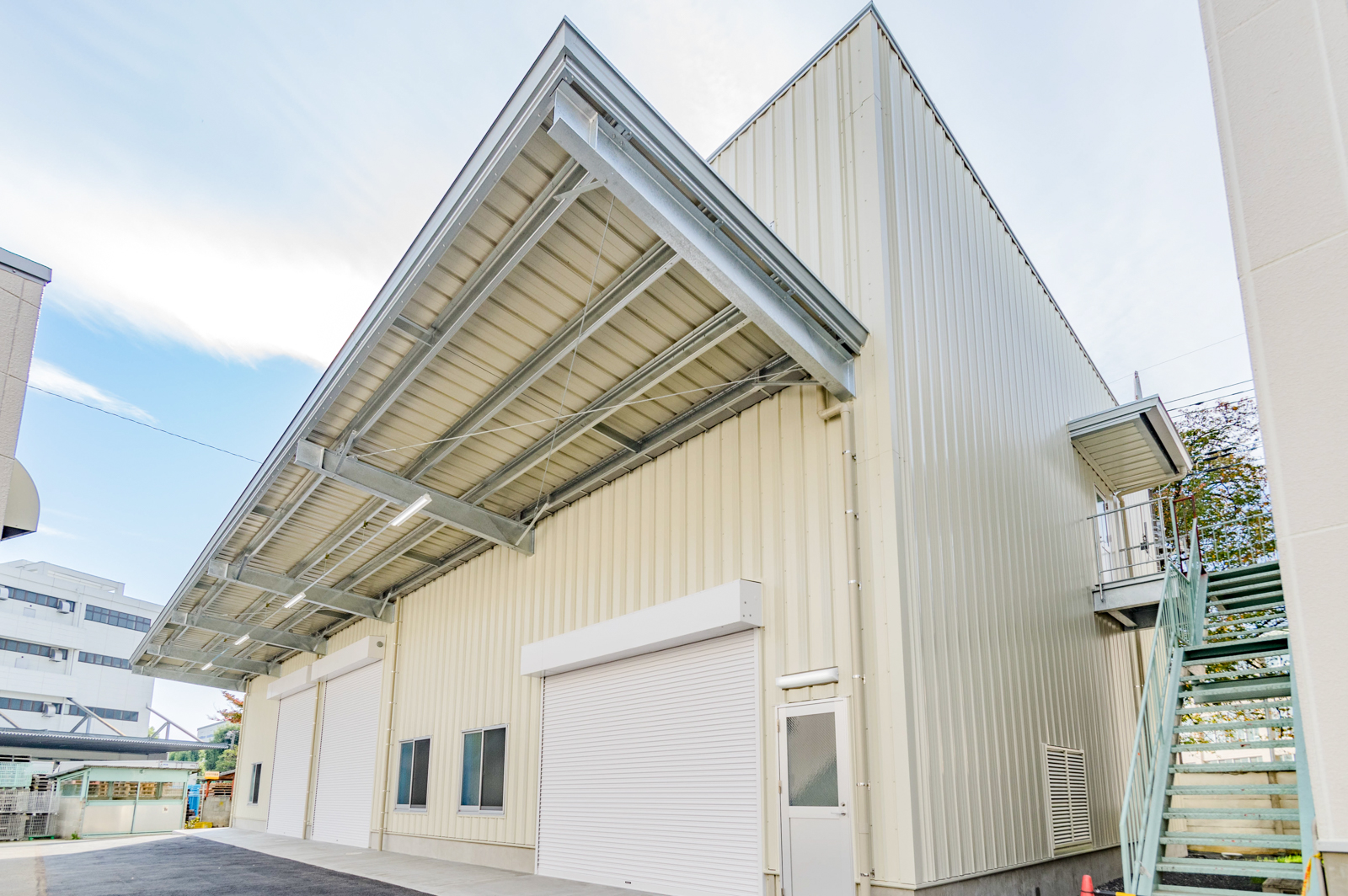

建物正面には W4.1m x H4.2m の軽量電動シャッターと出寸法4.0mの鉄骨現し庇を設けています。

20171101-PHOTO外観_006

20171101-PHOTO外観_005

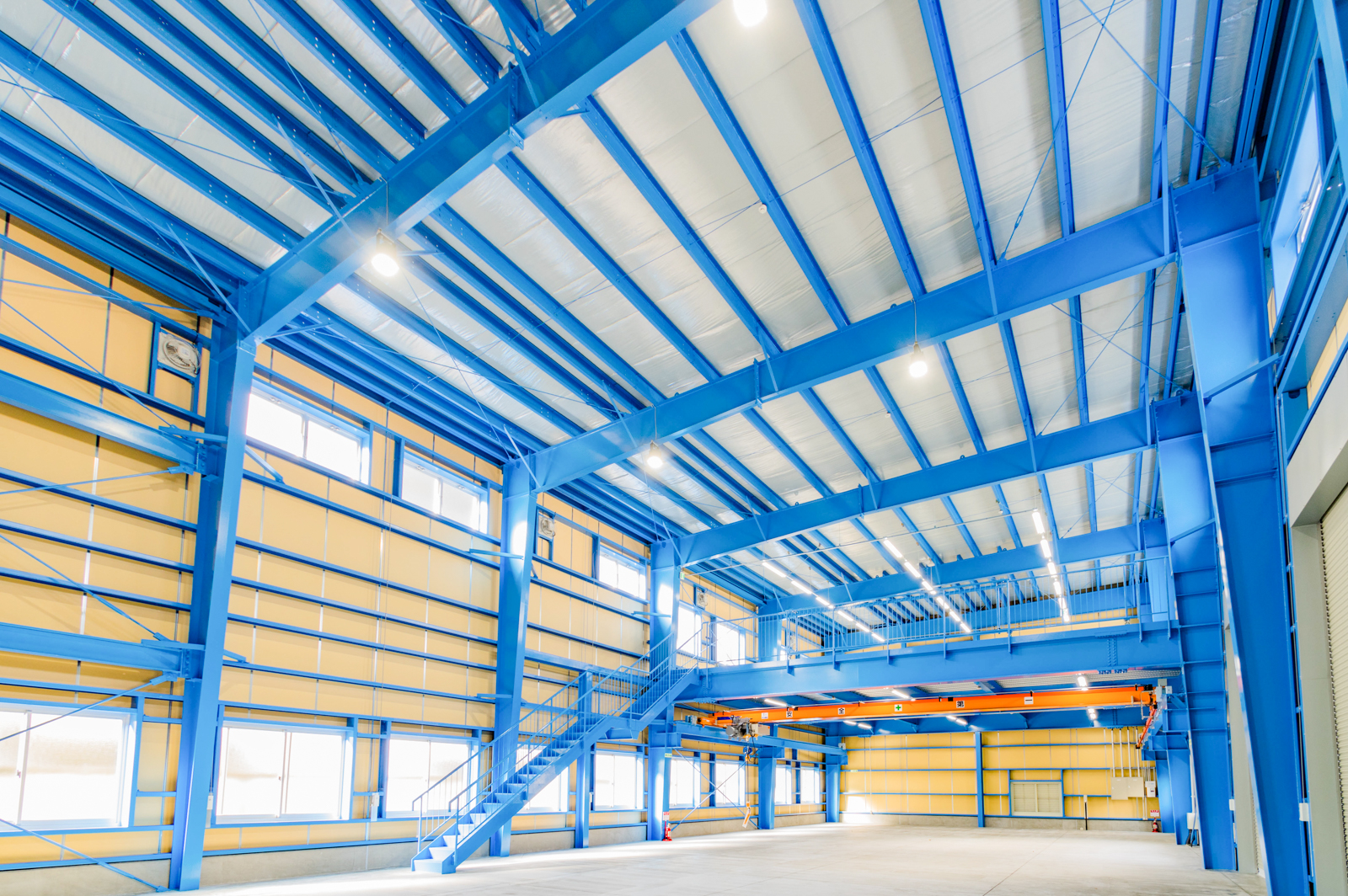

内観(吹き抜け側から)

鉄骨は全てブルー色の仕上げ塗装がされています。

2階建てエリアの1階部分に1.0tの天井走行クレーンが設置されています。

長手方向の主柱ピッチは5.0mで2階建てエリアの配置やシャッター開口のサイズ・位置に適した寸法にしています。

20171101-PHOTO内観_006

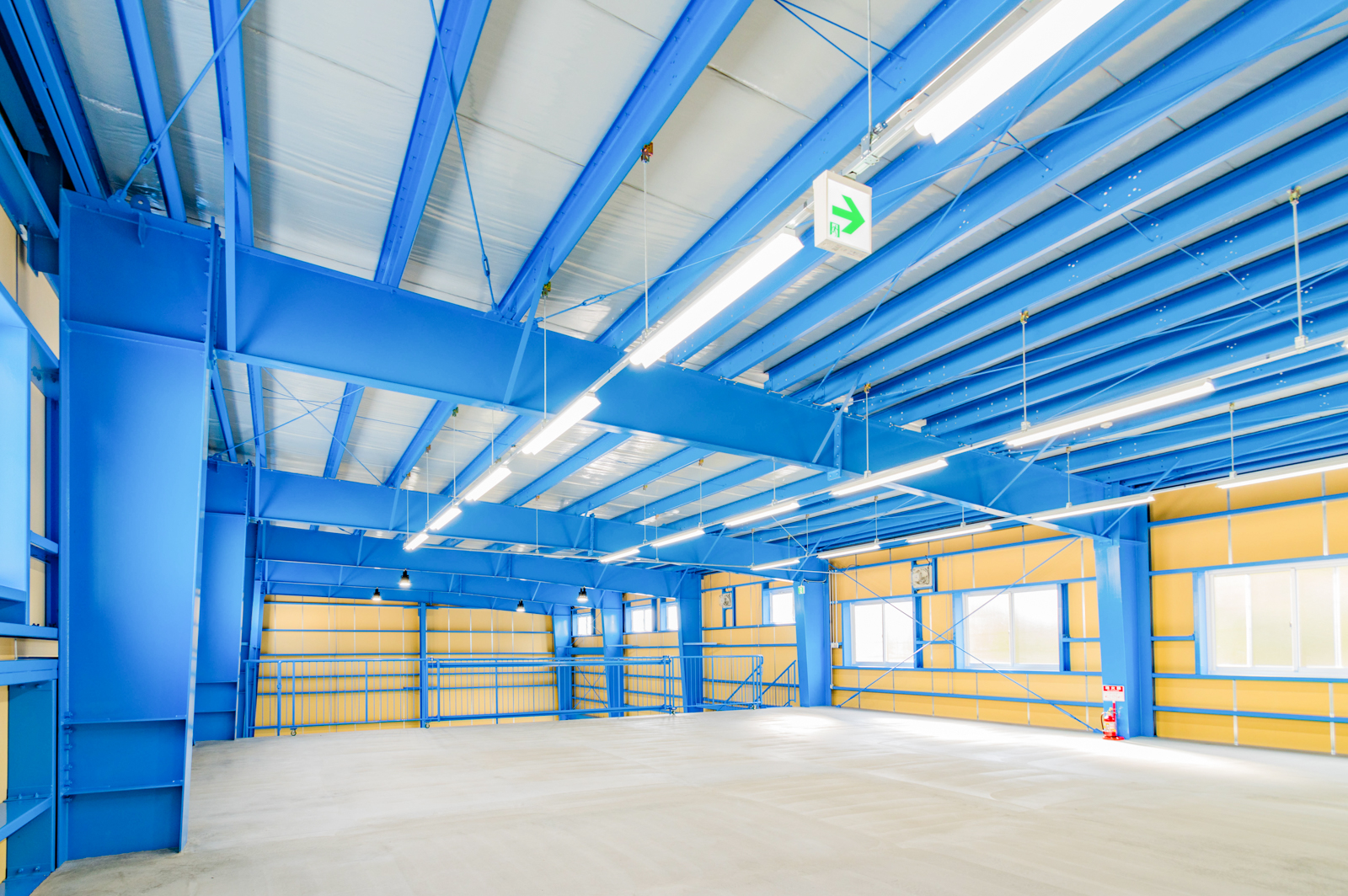

内観(2階建てエリア2階から)

20171101-PHOTO内観_010



昭島工場倉庫棟は2017年10月に竣工いたしました。

システム建築 施工概要

用途倉庫(ディーゼルエンジン製造工場内倉庫)
商品種別
カスタムシリーズ「商品説明」へ
屋根材PXルーフ「屋根説明」へ
外壁材Vリブウォール「外壁説明」へ
建物幅13.0 m
建物長27.5 m
建物高9.0 m
建物面積479 ㎡
建設地東京都
竣工2017年10月
