Case システム建築  施工実績

株式会社マシンプロ 新本社工場A棟

  【動画あり】

溶接機・圧入機・切断機・組立機・洗浄機・リーク機・検査測定機など製作機械の製造・販売を国内のみならず積極的に海外へ展開されています 愛知県安城市の 株式会社マシンプロ 様。

愛知県西尾市へ本社移転となる本社工場をシステム建築で建設いただきました。



YouTube 「株式会社マシンプロ 新本社工場 - (株)横河システム建築」

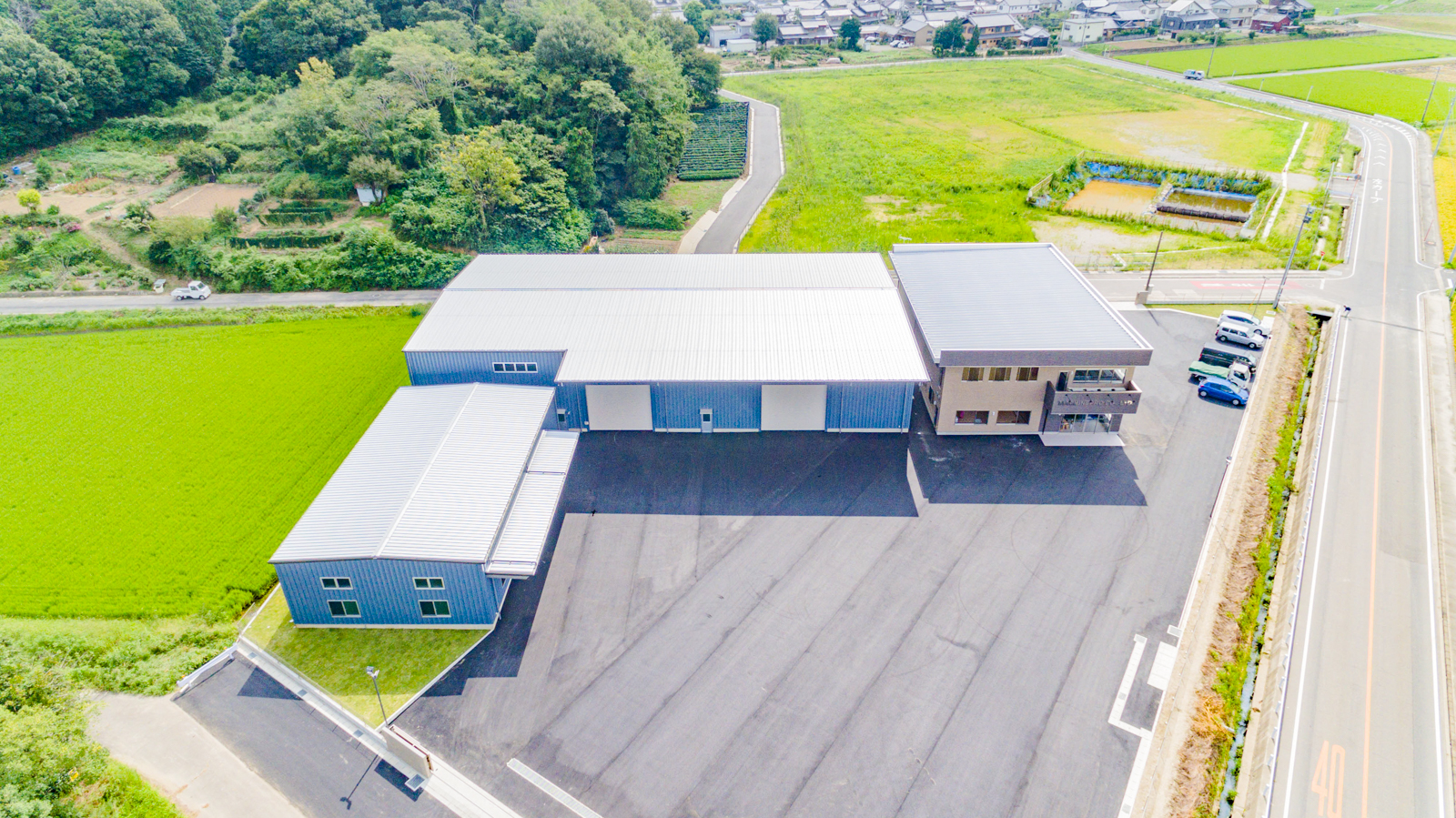

新本社工場全景

右側の建物が事務所棟(在来建築)です。

事務所棟の隣が工場A棟、左下が工場B棟になります。

20170828-AERIAL PHOTO_002

20170828-AERIAL PHOTO_006

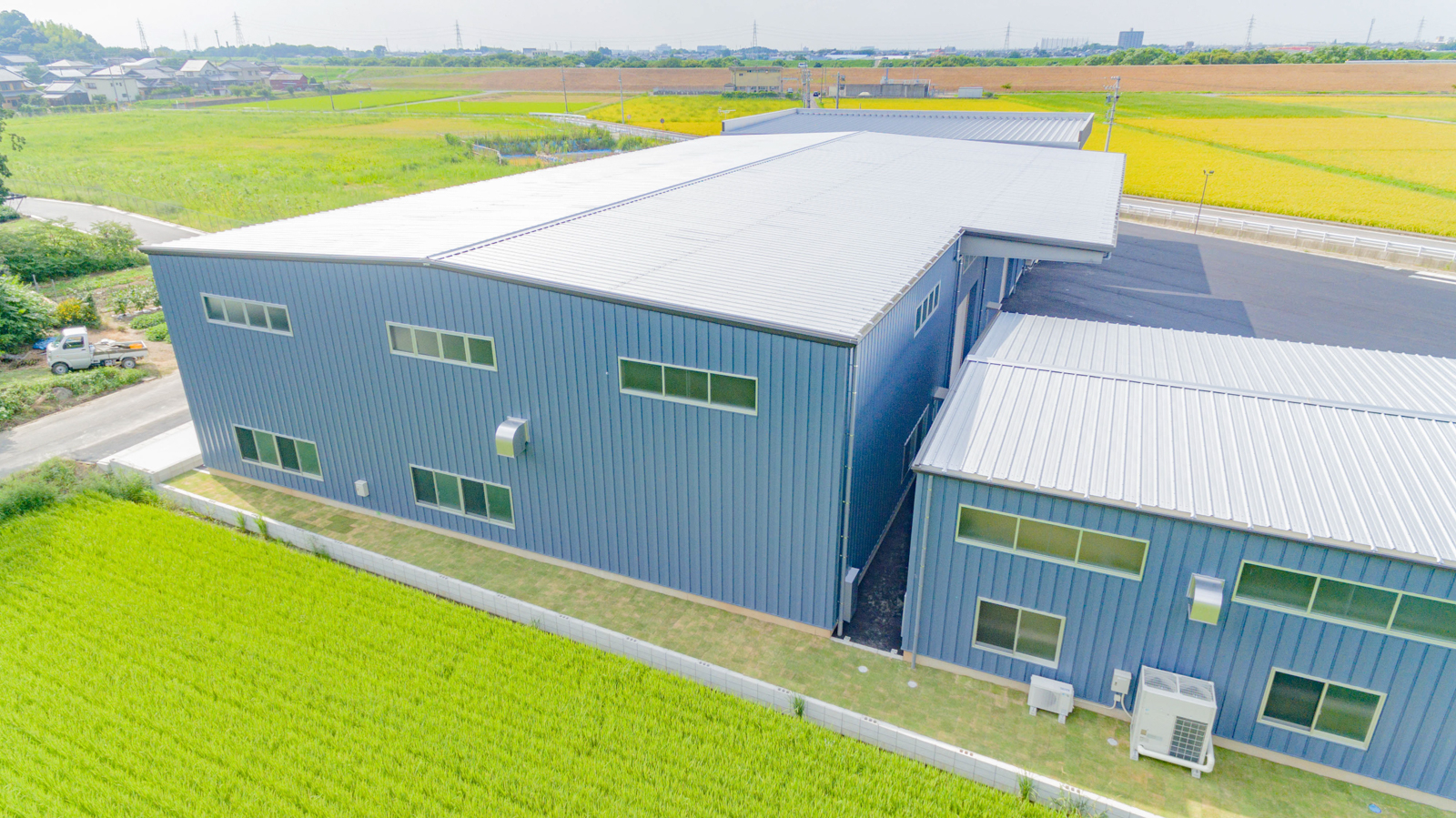

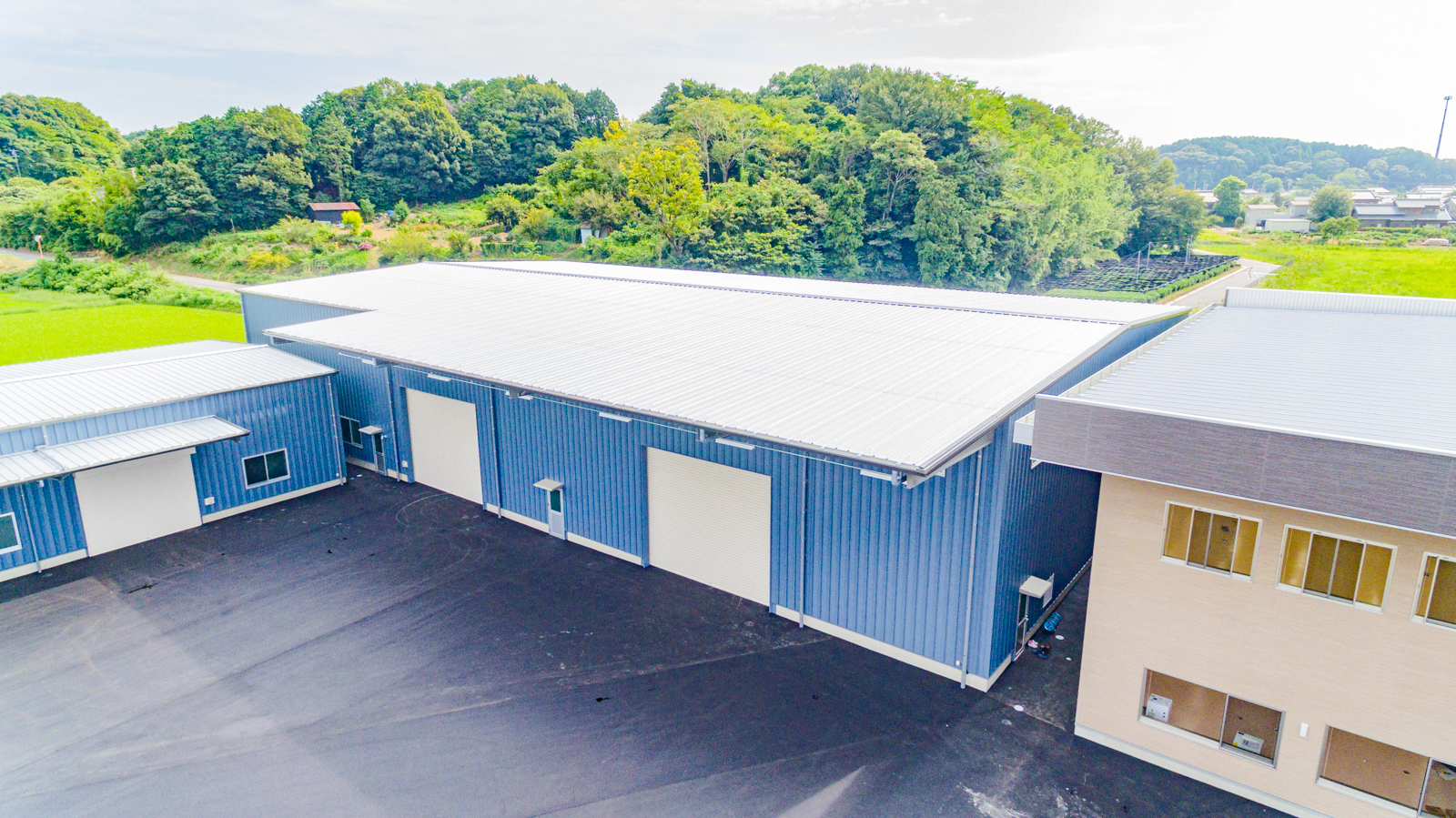

外観

建物は2.8tの天井走行クレーン付き室内無柱のスーパーラピッドです。

外壁はVリブウォールのストーミーブルー色です。

20170828-AERIAL PHOTO_009



W5.3m x H4.5mのシャッターをはじめ、サッシ・マンドアなど建具はyess建築標準仕様です。

20170828-AERIAL PHOTO_015

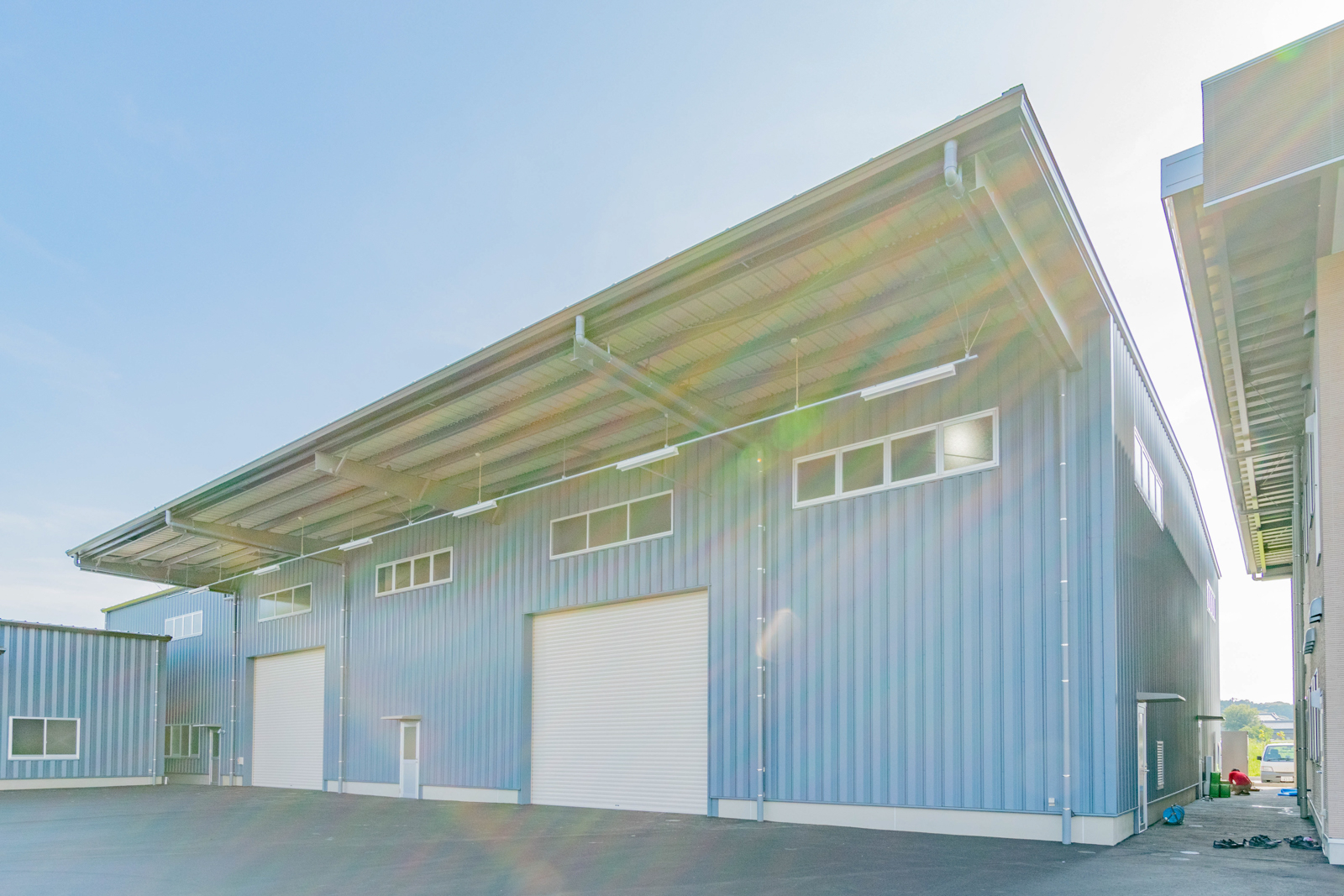

出寸法5.0mの大庇を設置しています。

20170828-PHOTO外観_010

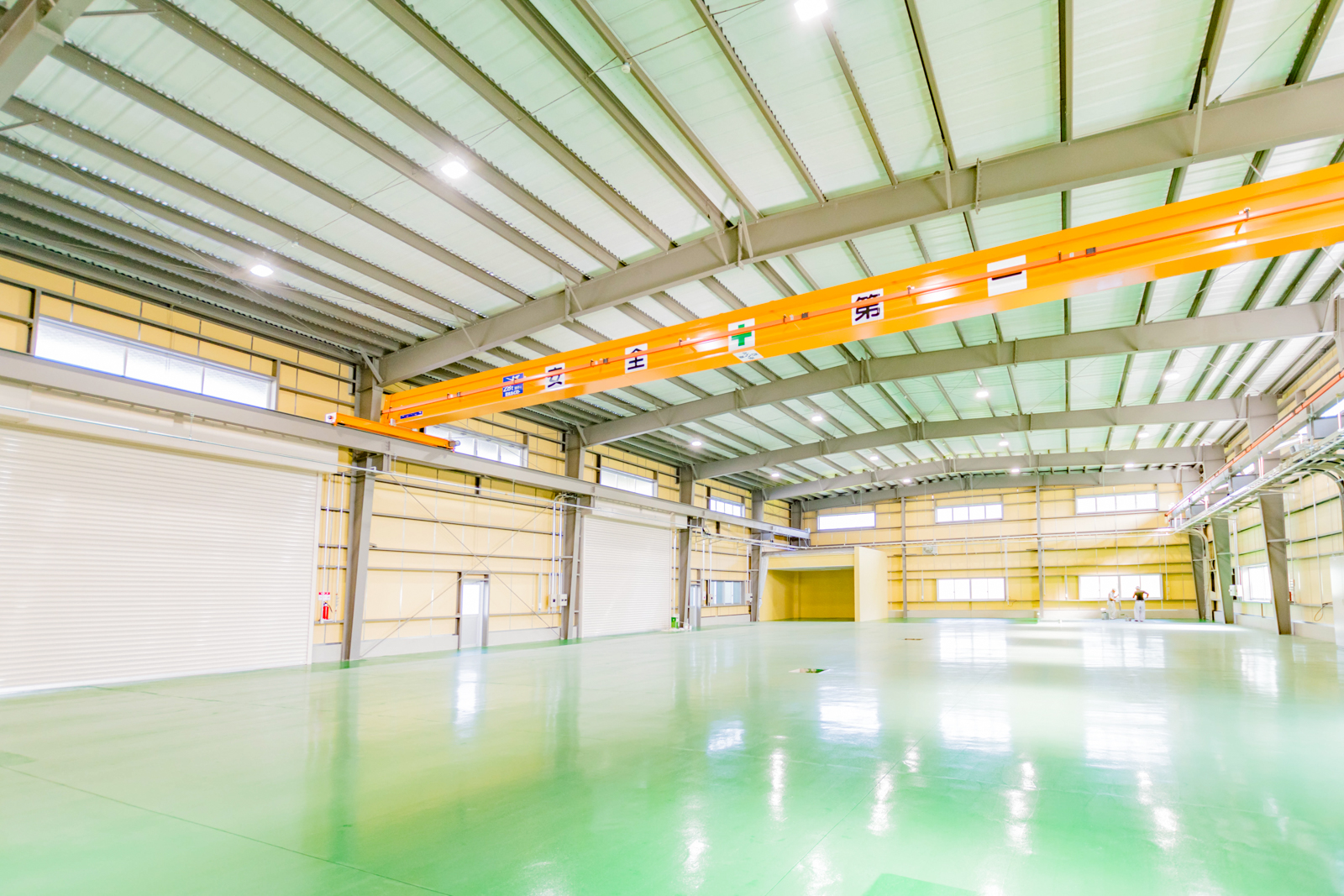

内観

軒高7.5m、建物無柱スパン21.6mです。

こちらの建物でクレーン揚程は5.0mの高さが確保できます。

長手方向の柱間隔は広めの7.2m寸法を適用しています。

20170828-PHOTO内観_001



隣接する工場B棟は、下の同一敷地内案件から参照できます。

システム建築 施工概要

用途工場(製作機械製造工場)
商品種別
スーパーラピッド「商品説明」へ
屋根材PXルーフ「屋根説明」へ
外壁材Vリブウォール「外壁説明」へ
建物幅21.6 m
建物長40.5 m
建物高7.6 m
建物面積1025 ㎡
建設地愛知県
竣工2017年07月
施工会社 東海インプル建設株式会社 ( 愛知県 )
1,302 views

同一敷地内案件

20170828-AERIAL PHOTO_010
株式会社マシンプロ 新本社工場B棟
用途:製作機械製造工場
商品種別:スーパーラピッド
