千代田運輸株式会社 チヨダロジスティクスセンター古河

  【動画あり】

昭和28(1953)年の創業以来半世紀に亘り、三現主義(現場・現物・現実)をモットーに現場の知恵と技を活かして、「サプライチェーン・マネジメント構築のお手伝い」により全国展開されています東京都日野市の 千代田運輸株式会社 様。

茨城県古河市に新たな物流倉庫をシステム建築で建設いただきました。



YouTube 「千代田運輸株式会社 CLC古河」

 360度パノラマVR ※マウスやカーソルキーで360度ご覧になれます。

 <画像右上の「FULL」をクリックすると全画面になります>

倉庫エリア



屋内トラックヤードエリア



チヨダロジスティクスセンター古河倉庫全景

敷地奥側の建物がこの度建設いただきましたチヨダロジスティクスセンター古河倉庫です。

手前側の建物は、同時期に建設されました 青伸産業運輸株式会社 様のSLC古河倉庫です。

どちらの建物も同じ荷主様となりますので、建物デザイン・仕様が近い造りです。

20171129-AERIAL PHOTO_005

20171129-AERIAL PHOTO_004



外観(敷地内工事中の写真です)

建物は建物幅125.0m x 奥行110.0m の室内柱を3か所設けたカスタムタイプです。

建物左右両端は搬入・搬出エリアとなっています。

左端側は幅21.0mの差し掛けフレーム構造(下屋形式)の屋内トラックヤードです。

右端側は出寸法10.0mの鉄骨現し大庇を設けた屋外トラックヤードです。

中央に無柱スパンが 33.0m+28.0m+33.0m となるの3つの倉庫エリアが配されています。

20171129-AERIAL PHOTO_012

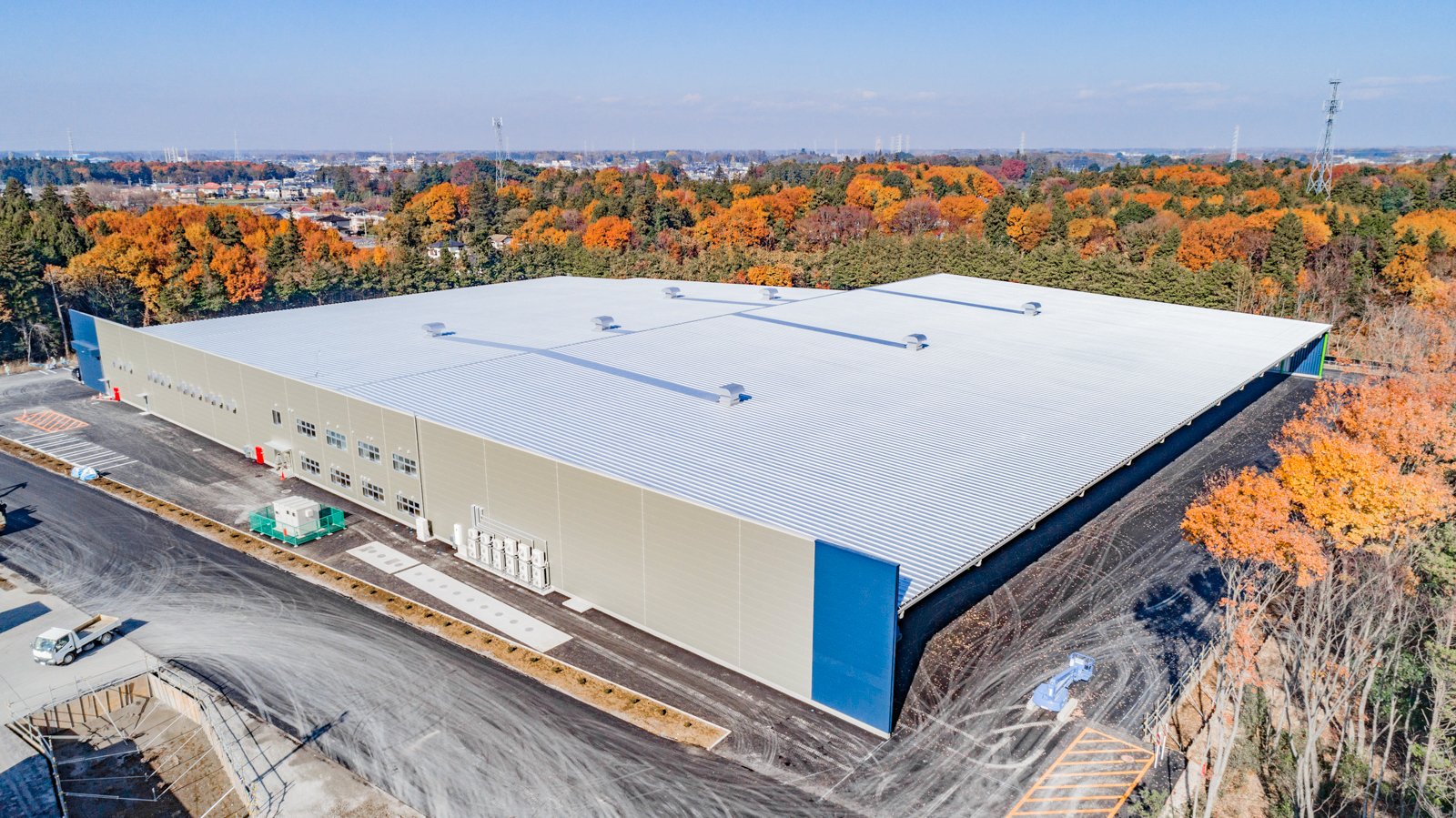

建物正面側です。

建物正面の外壁は、フラットヴァンド35H(横貼り)のシャンパングレー色です。建物コーナーのアクセントカラーに特注色のブルーを使用しています。

建物側面と裏面はVリブウォール(縦貼り)のエジプシャンホワイト色を使用しています。

幅60.0mの切妻屋根の建物ですが、建物正面側はパラペットを立ち上げて意匠的にすっきりとした壁面となっています。

6289_a1

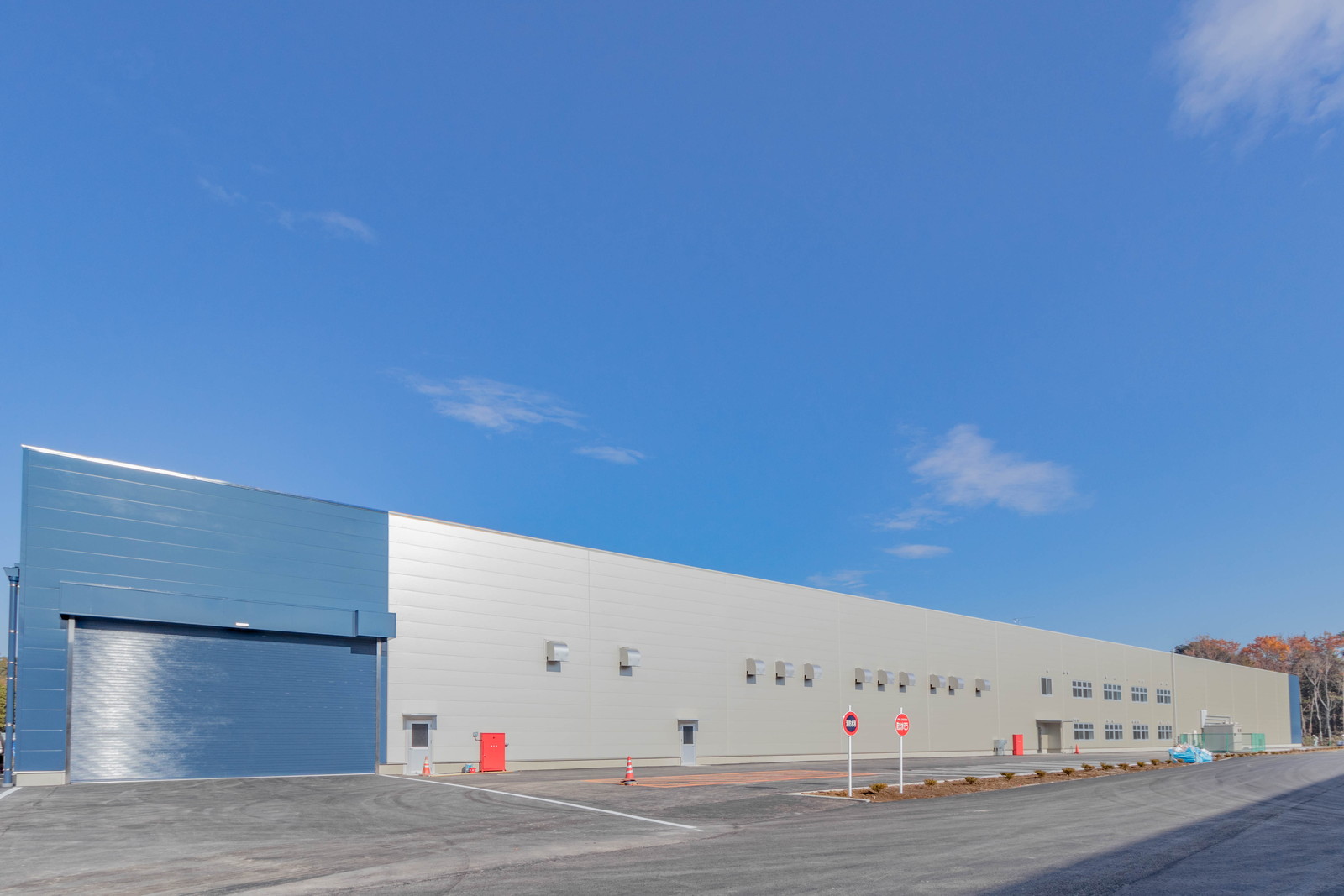

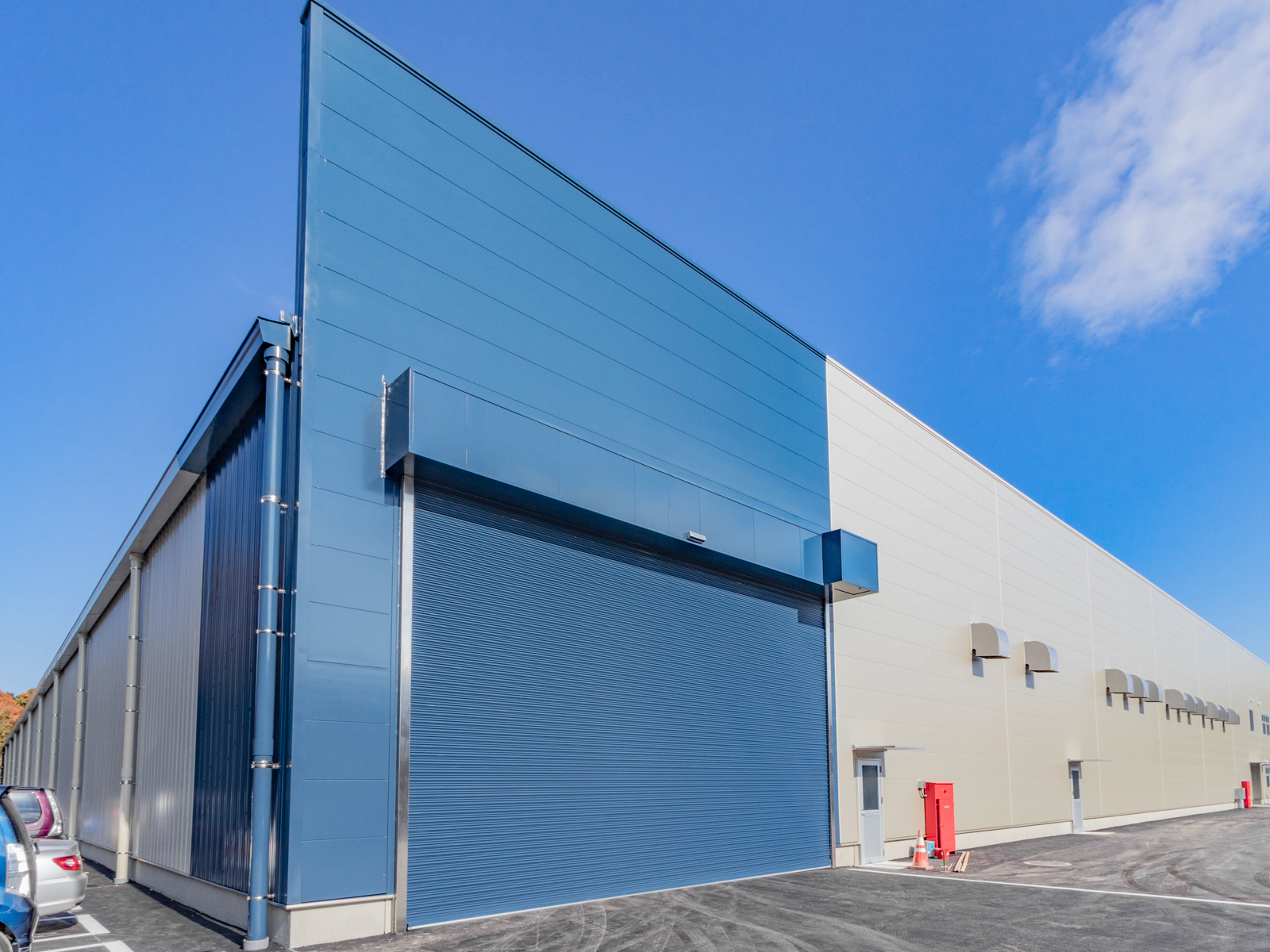

建物左端側の屋内トラックヤード部です。

W8.0m x H5.0m の大型重量電動シャッターが建物前後に設置されています。

20171129-PHOTO外観_003

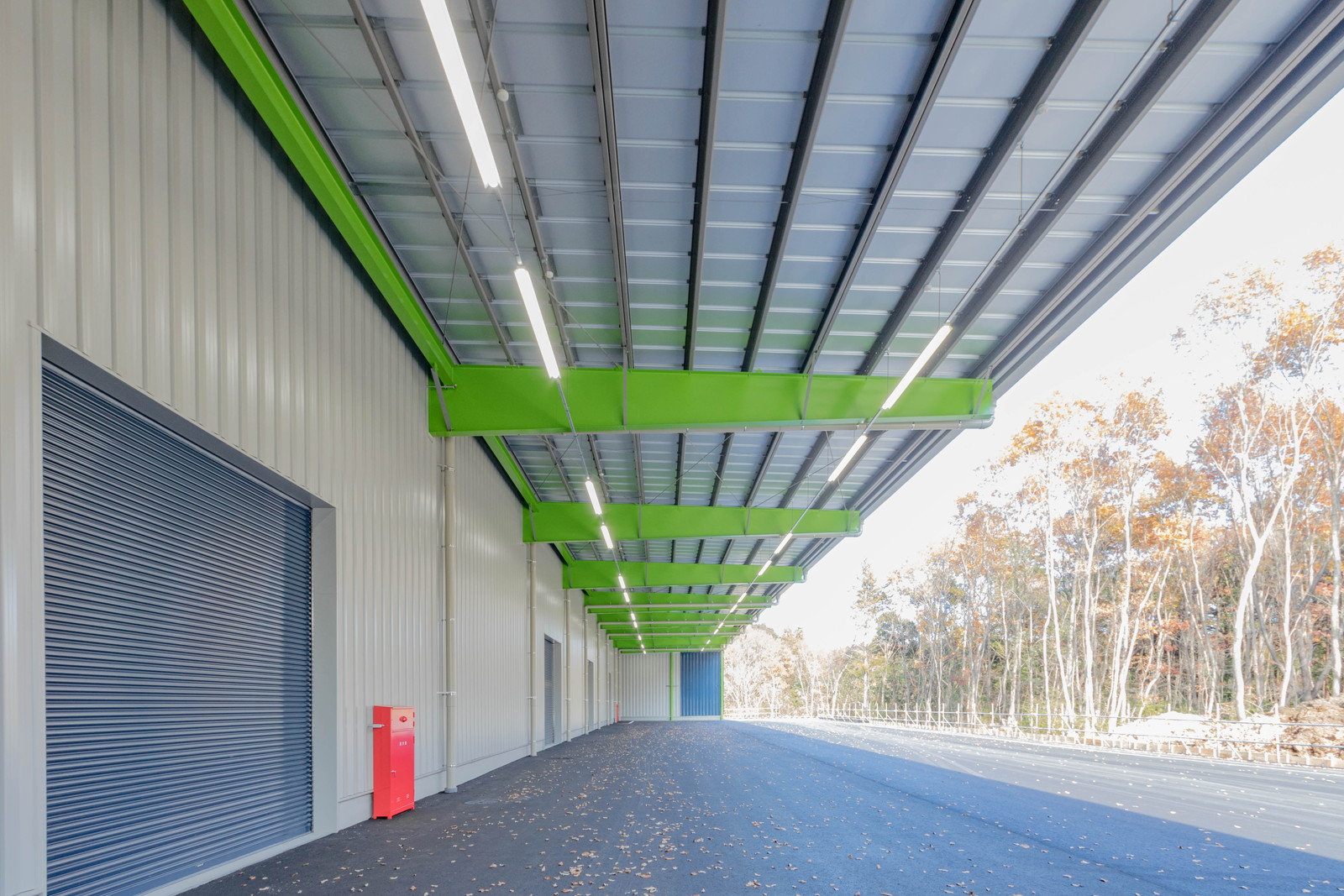

建物右端側の屋外トラックヤード部です。

庇出寸法10.0mの鉄骨現し大庇が設けられています。

建物前後の壁を庇の長さ分延長していますので、建物前後側からの風雨の吹込みが抑えられます。

6289_a2



内観(倉庫エリア)

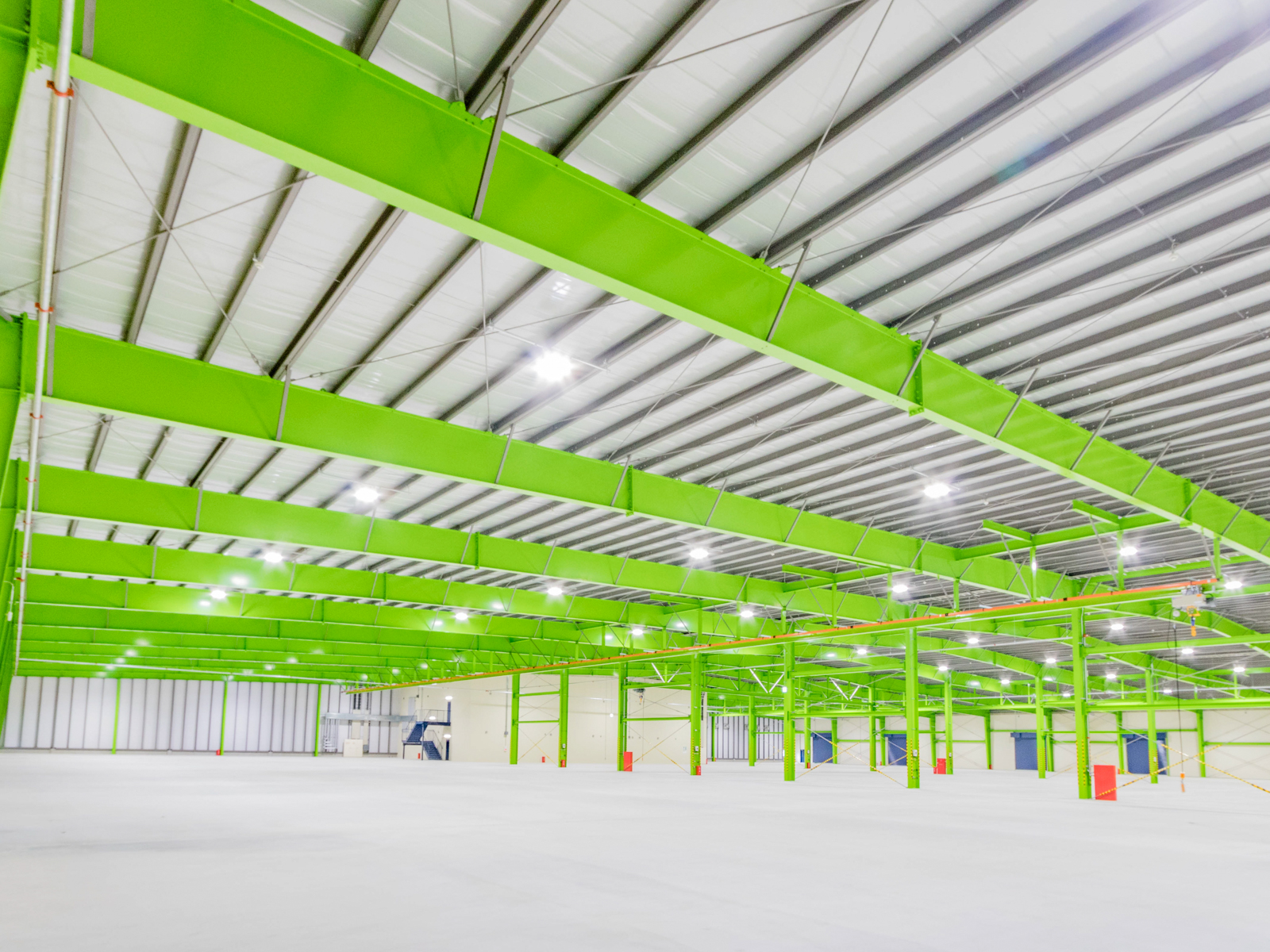

横方向 33.0m+28.0m+33.0m 割りの3つの倉庫エリアです。

こちらの写真は室内無柱柱スパン33.0m x 長さ110.0m の最も大きい倉庫エリアです。

110.0mとなる奥行方向の主柱間隔は奥行方向の各エリア毎に広めの7.0, 8.0m, 9.0mの3種類を使用しています。

20171129-PHOTO内観_014

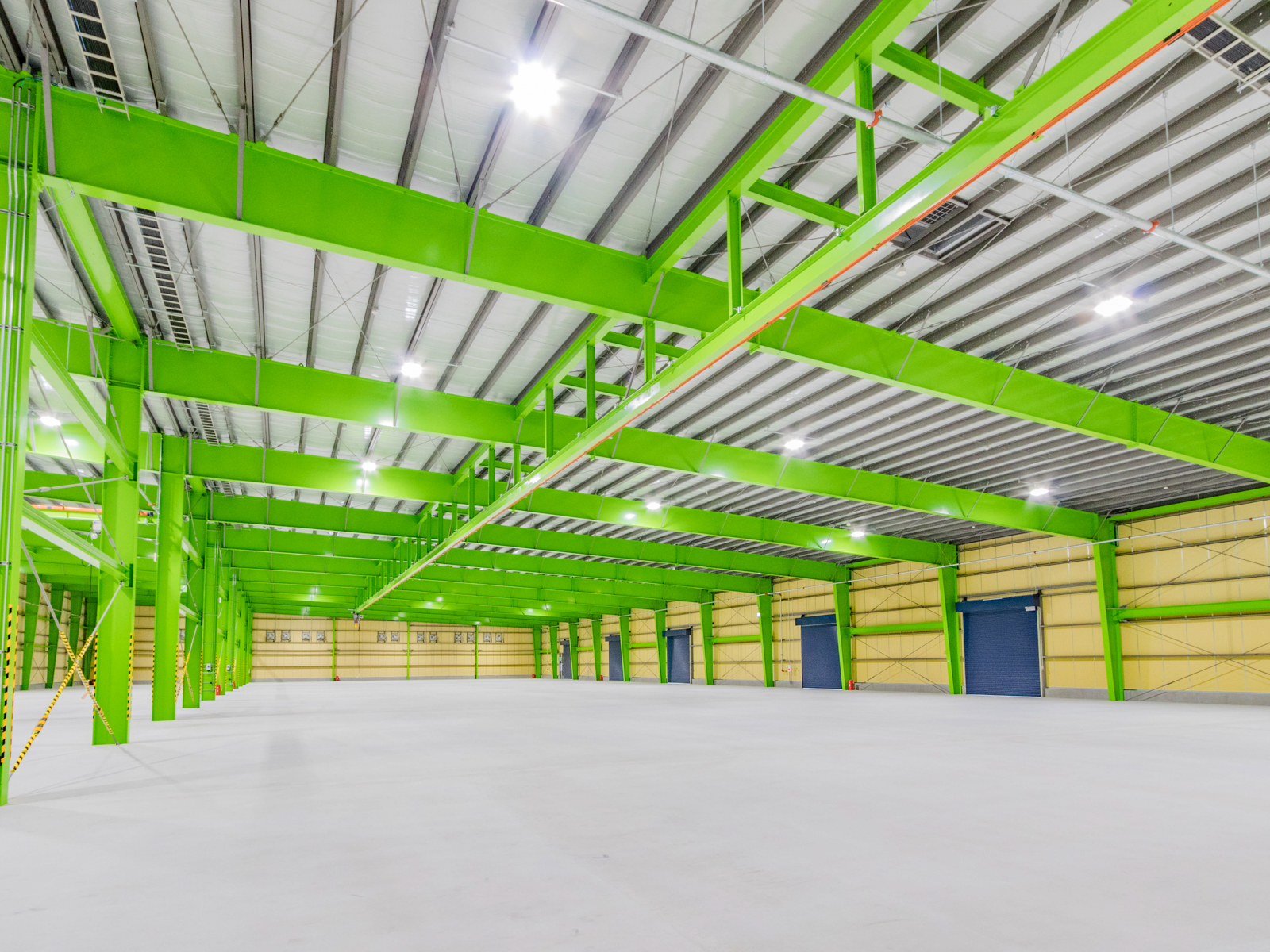

中央の室内無柱スパン28.0mの倉庫エリアです。

奥に見える壁色の異なる部分は2階建ての事務所エリアとなっています。

20171129-PHOTO内観_008

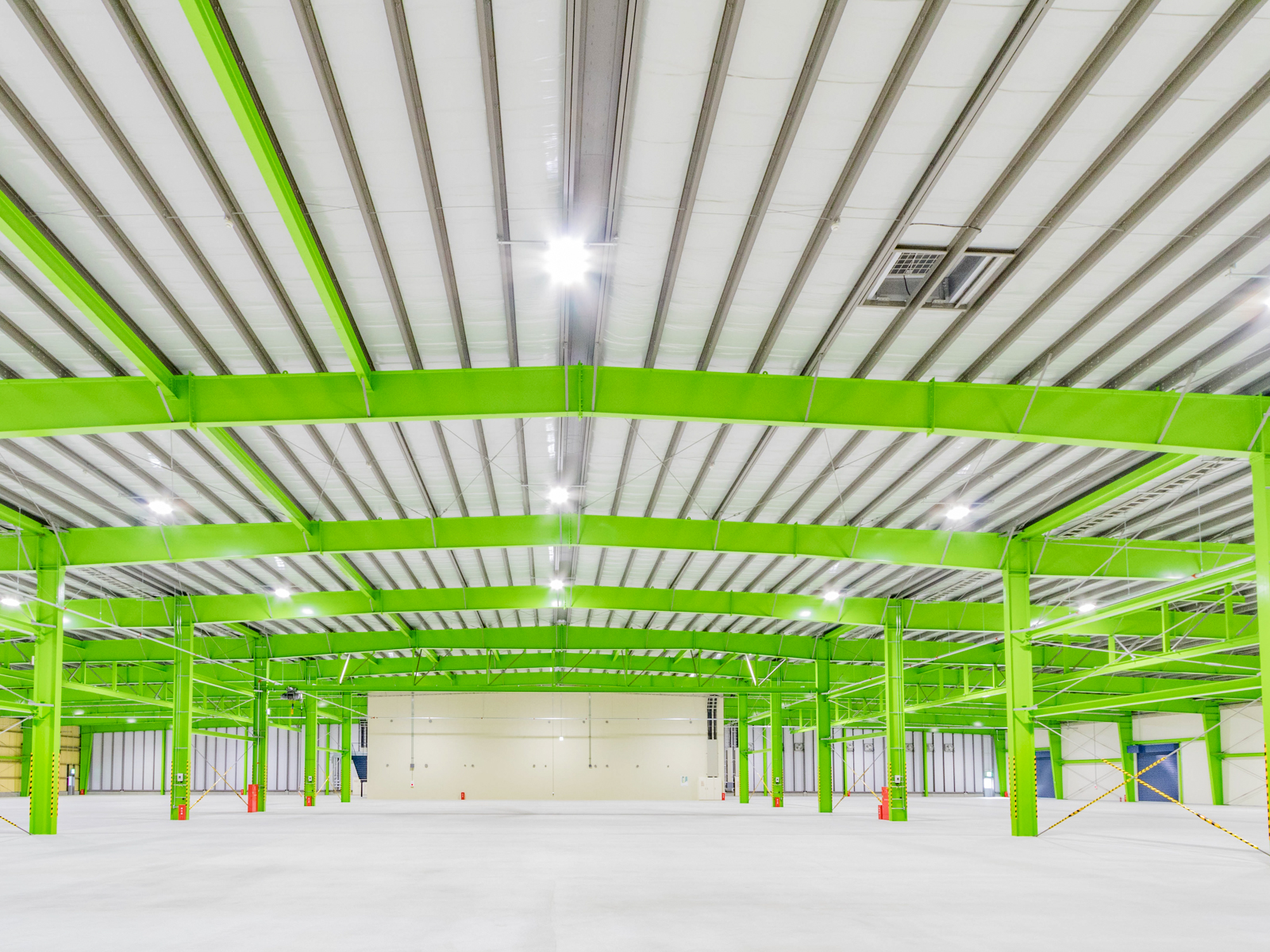

反対側の室内無柱スパン33.0mの倉庫エリアです。

各倉庫のエリア毎に2.8tの懸垂式天井走行クレーンが走っています。

20171129-PHOTO内観_019



内観(屋内トラックヤードエリア)

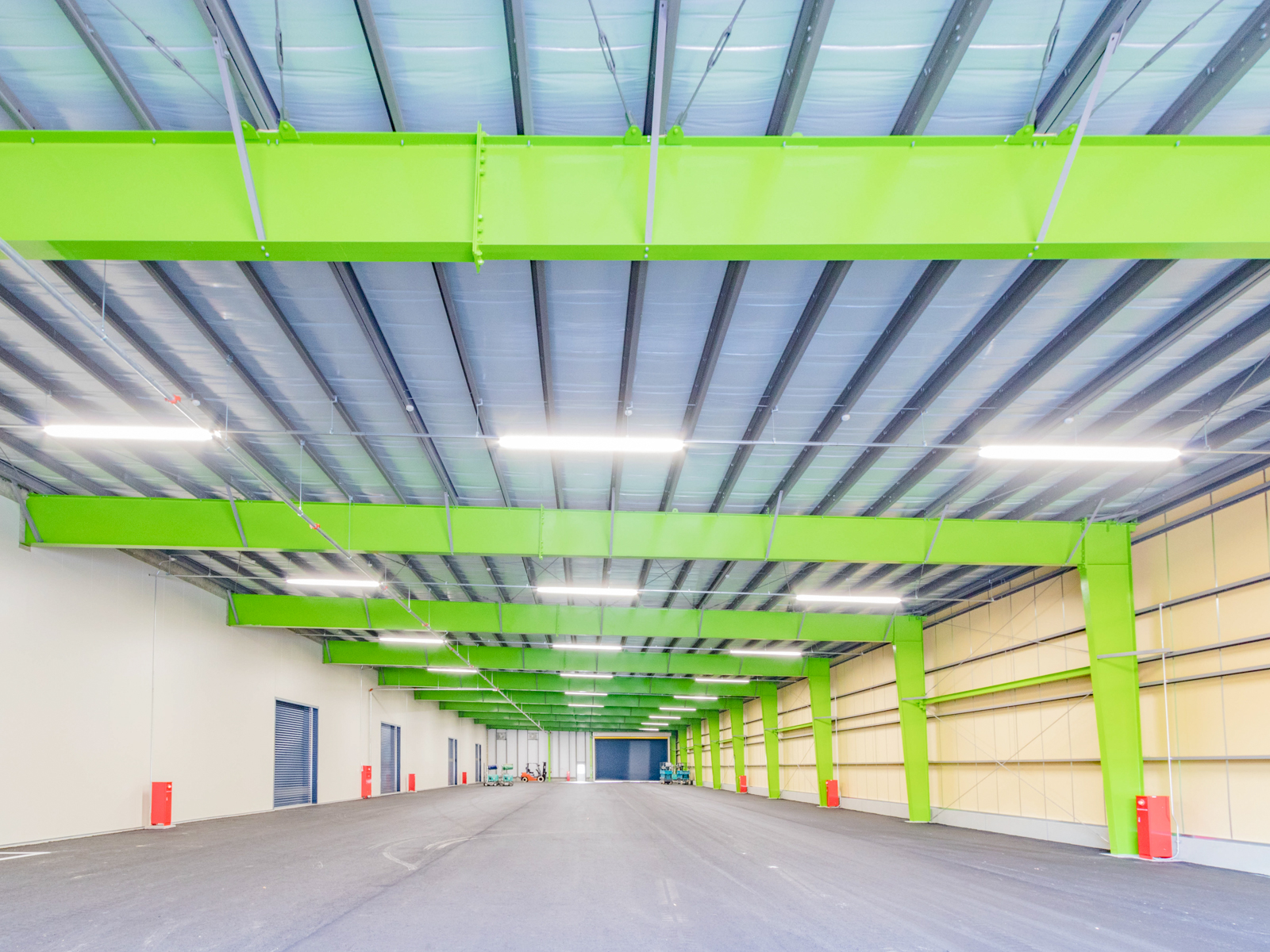

幅21.0m x 奥行82.0m のスペースです。

鉄骨フレームは建物本体に差し掛け構造で設置されています。

20171129-PHOTO内観_001



yess建築が得意とする大きな無柱スパンと広い主柱間隔の設定によって、鉄骨フレームや基礎の箇所数を減らす事で短工期かつコストメリットある物流倉庫が建設可能となっています。

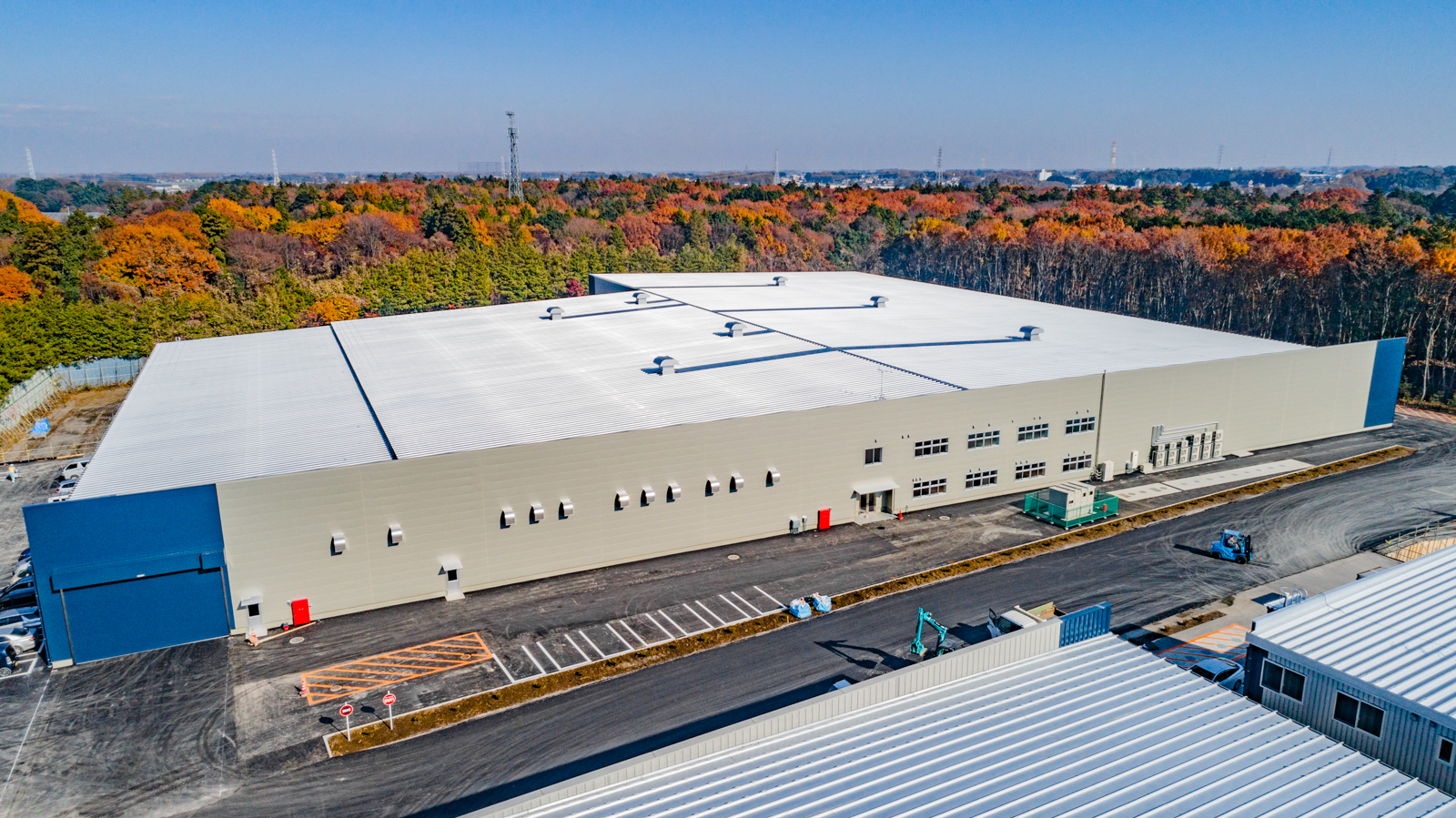

千代田運輸株式会社 様のチヨダロジスティクスセンター古河倉庫は2017年11月に竣工しました。

20171129-AERIAL PHOTO_009



青伸産業運輸株式会社 様のSLC古河倉庫は、以下の同一敷地内案件として登録登録いたしました。こちらからご覧ください。

システム建築 施工概要

用途倉庫(物流センター)
商品種別
カスタムシリーズ「商品説明」へ
屋根材SSルーフ「屋根説明」へ
外壁材Vリブウォール「外壁説明」へ
建物幅115.0 m
建物長110.0 m
建物高6.7 m
建物面積15354 ㎡
建設地茨城県
竣工2017年11月
施工会社 ガンコ建築株式会社 ( 東京都 )
