Case システム建築  施工実績

大信工業有限会社 新工場

  【動画あり】

FA設備の総合マネージメントテクニックを力に自動車などの生産ライン自動化のロボット検討から設計 ・製造・組付・調整・据付までをされています愛知県岡崎市の 大信工業株式会社 様。

岡崎市の六ッ美工業団地内にシステム建築で新工場を建設いただきました。



YouTube 「大信工業有限会社 工場」



 360度パノラマVR ※マウスやカーソルキーで360度ご覧になれます。

 生産設備が入る前の建物完成直後の撮影になります。

 <画像右上の「FULL」をクリックすると全画面になります>



新工場全景

建物は 長さ53.1m x 幅30.6m の室内柱を1カ所設ける5.0t天井走行クレーン付きのカスタムタイプとなります。

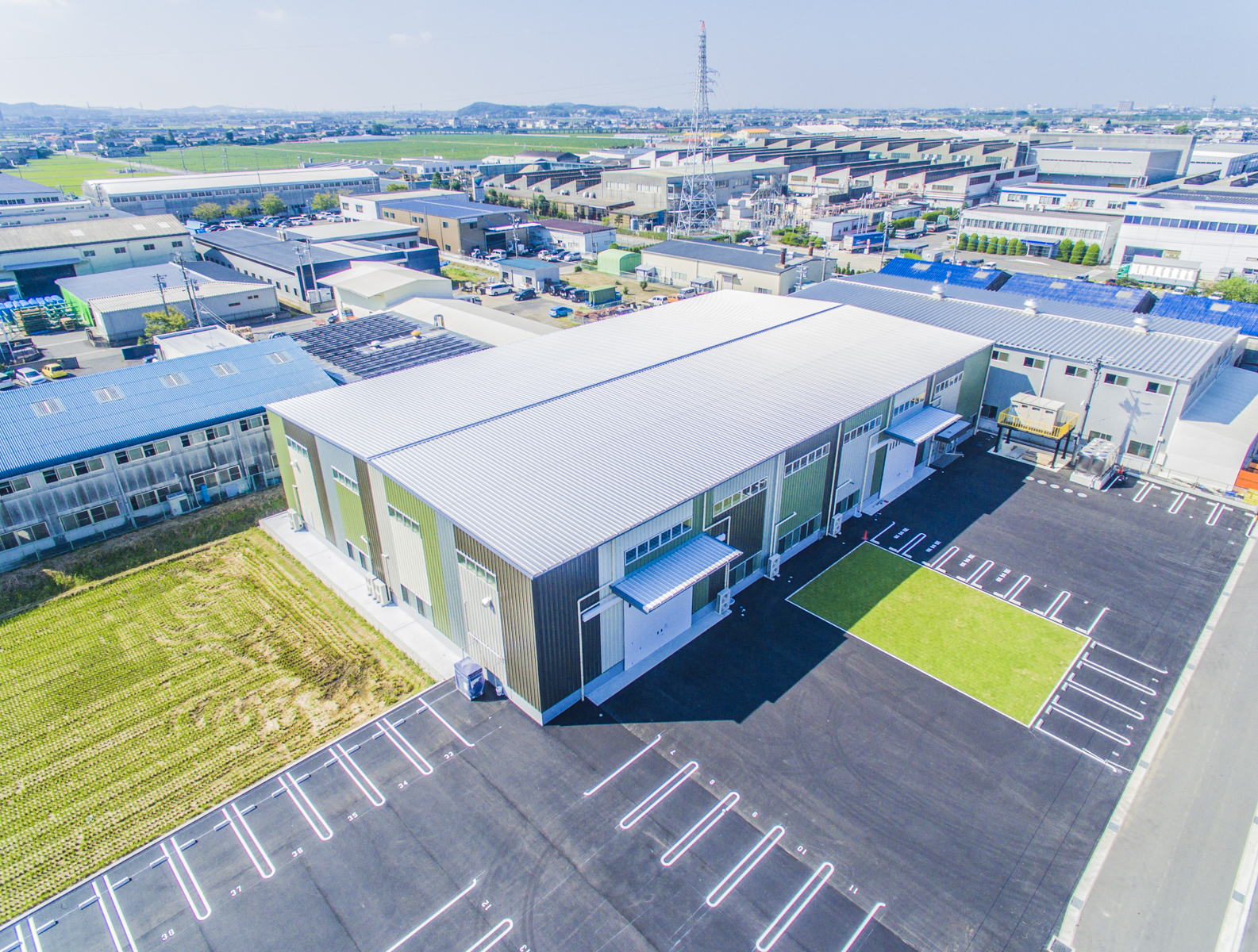

20171023-AERIAL PHOTO_003



外装カラーも4色を使用して同工業団地内でもオンリーワンとなる建物イメージです。

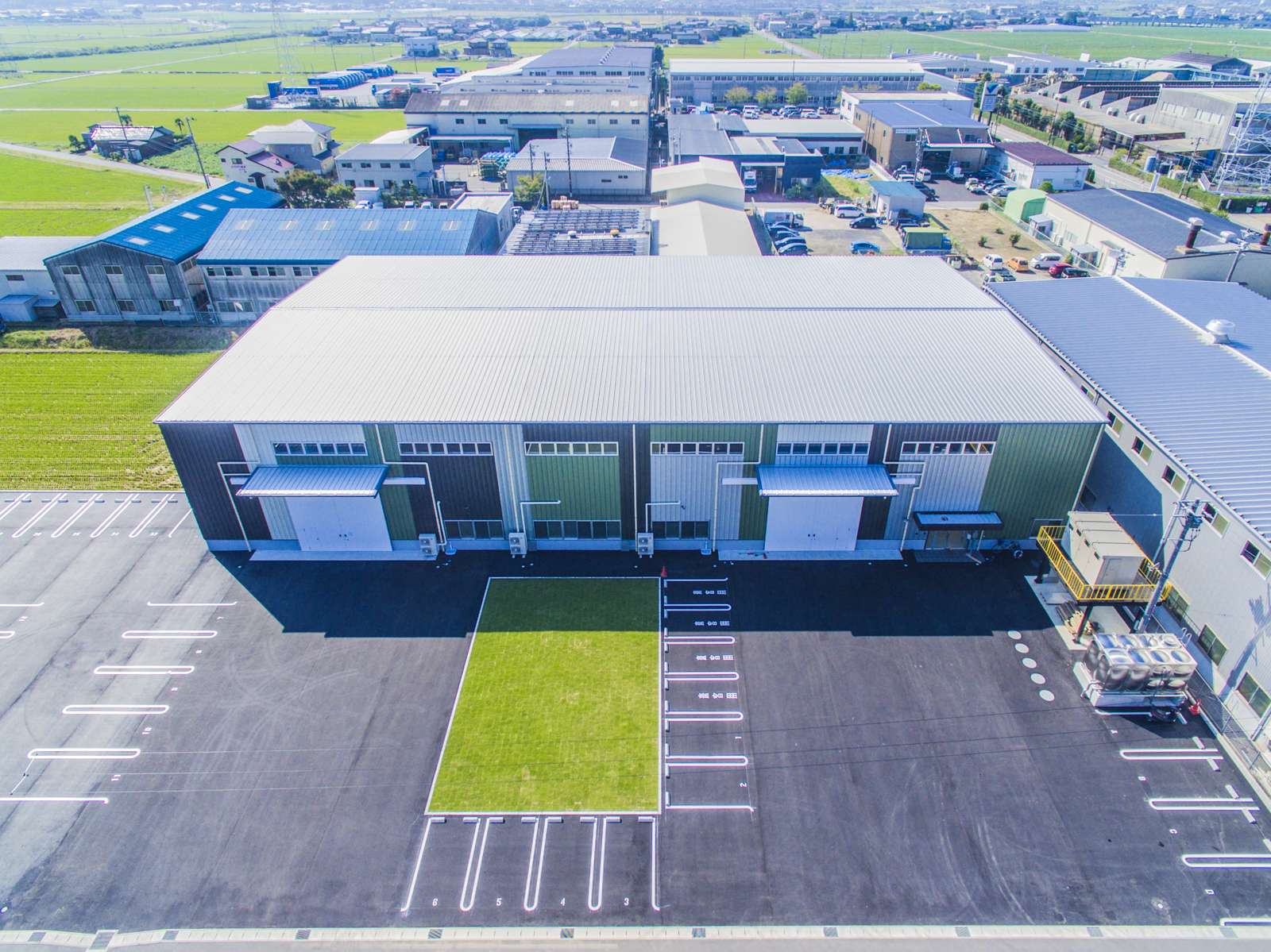

20171023-AERIAL PHOTO_002

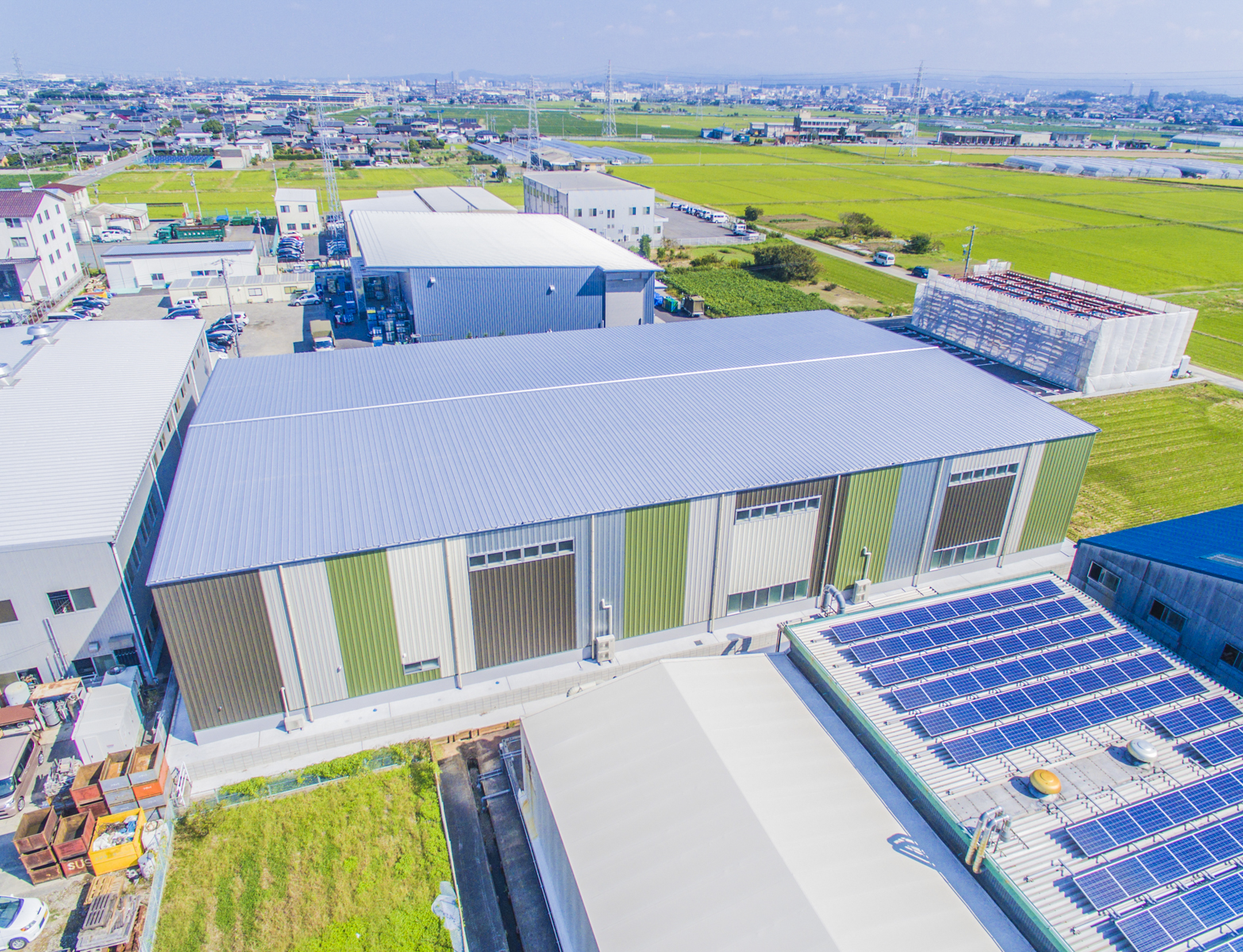

20171023-AERIAL PHOTO_007

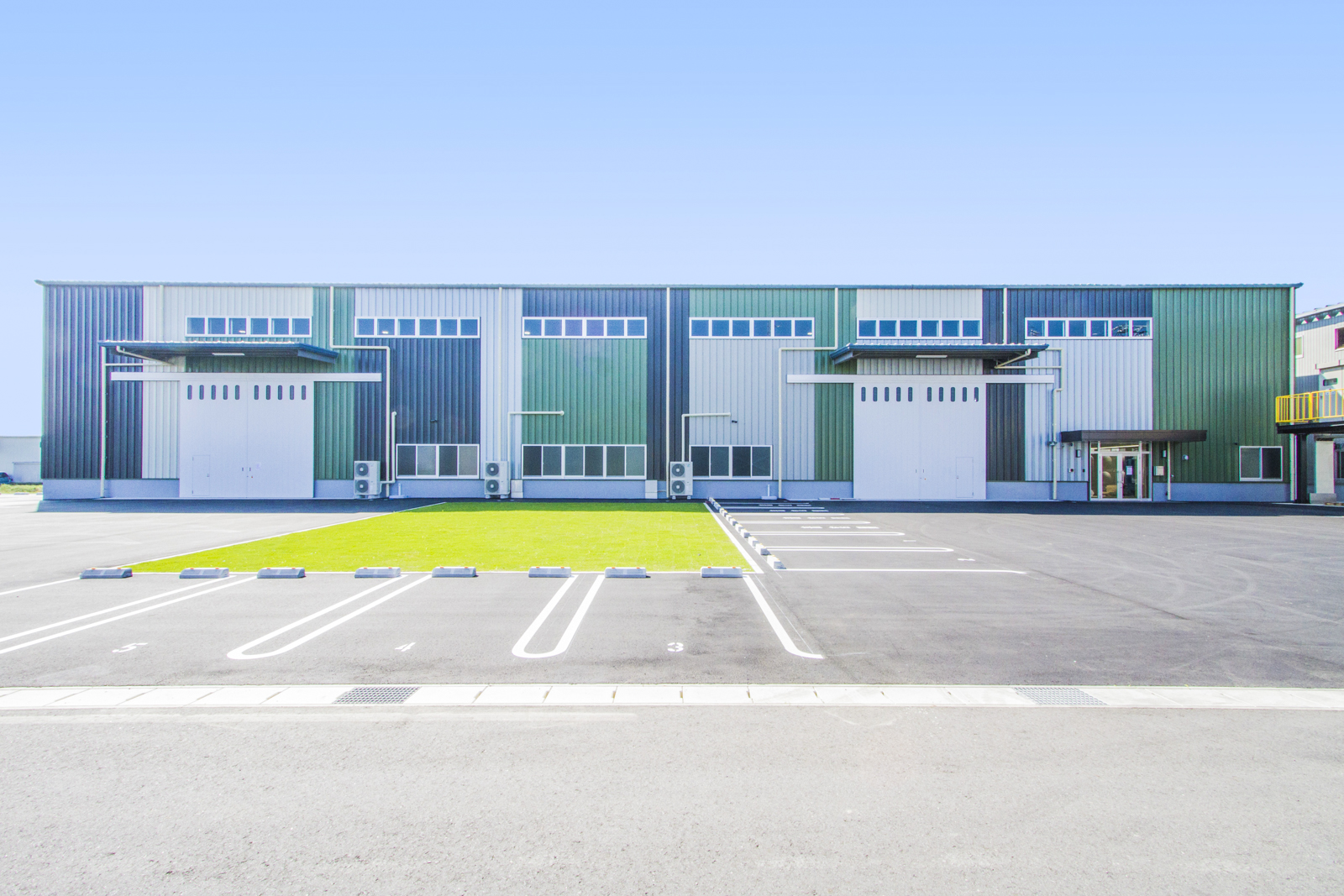

外観

外壁はVリブウォールでカラーはパトリシアンブロンズ・サイブレスオリーブ・エジプシャンホワイト・シルバーの4色の使用しています。

大開口はW5.3m x H5.0mの潜り戸付き両開きハンガードアです。

20171023-PHOTO 外観_004

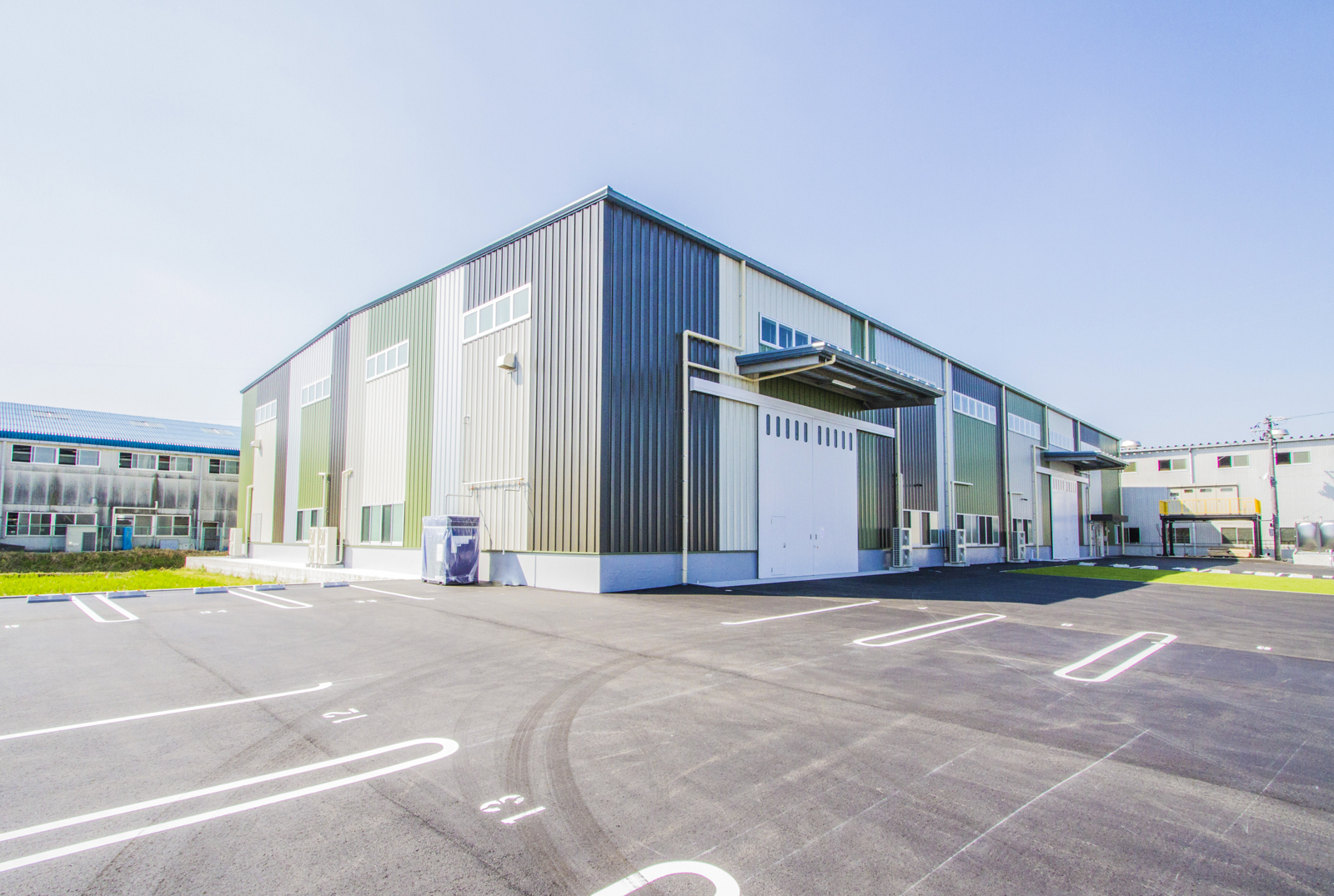

建物右側は事務所エリアとなりフロントサッシと化粧庇を設けています。

大開口や高窓となる排煙サッシ(W5.3m6連)・引違いサッシが外壁パネル目地に合せて綺麗に納まっています。

20171023-PHOTO 外観_002

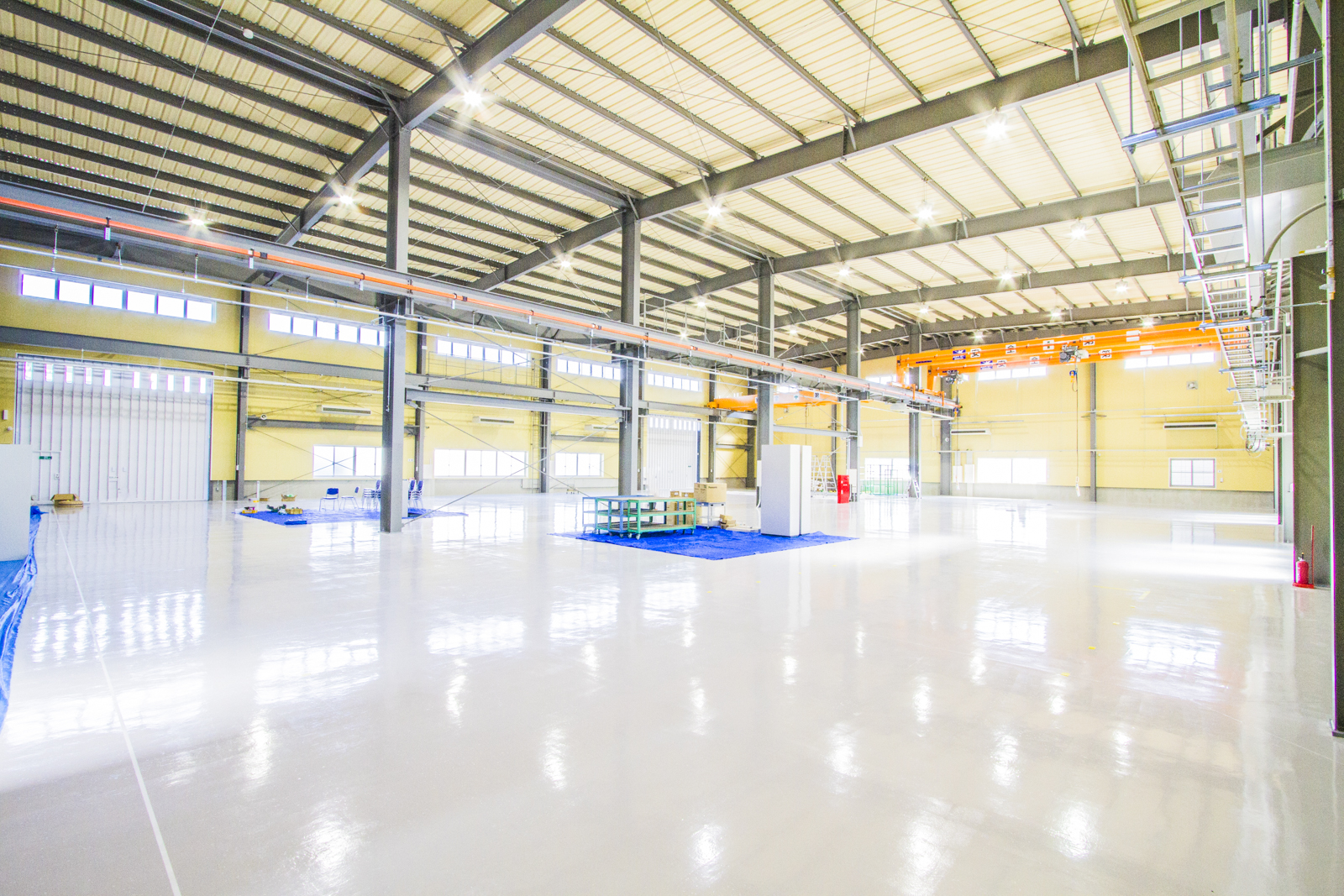

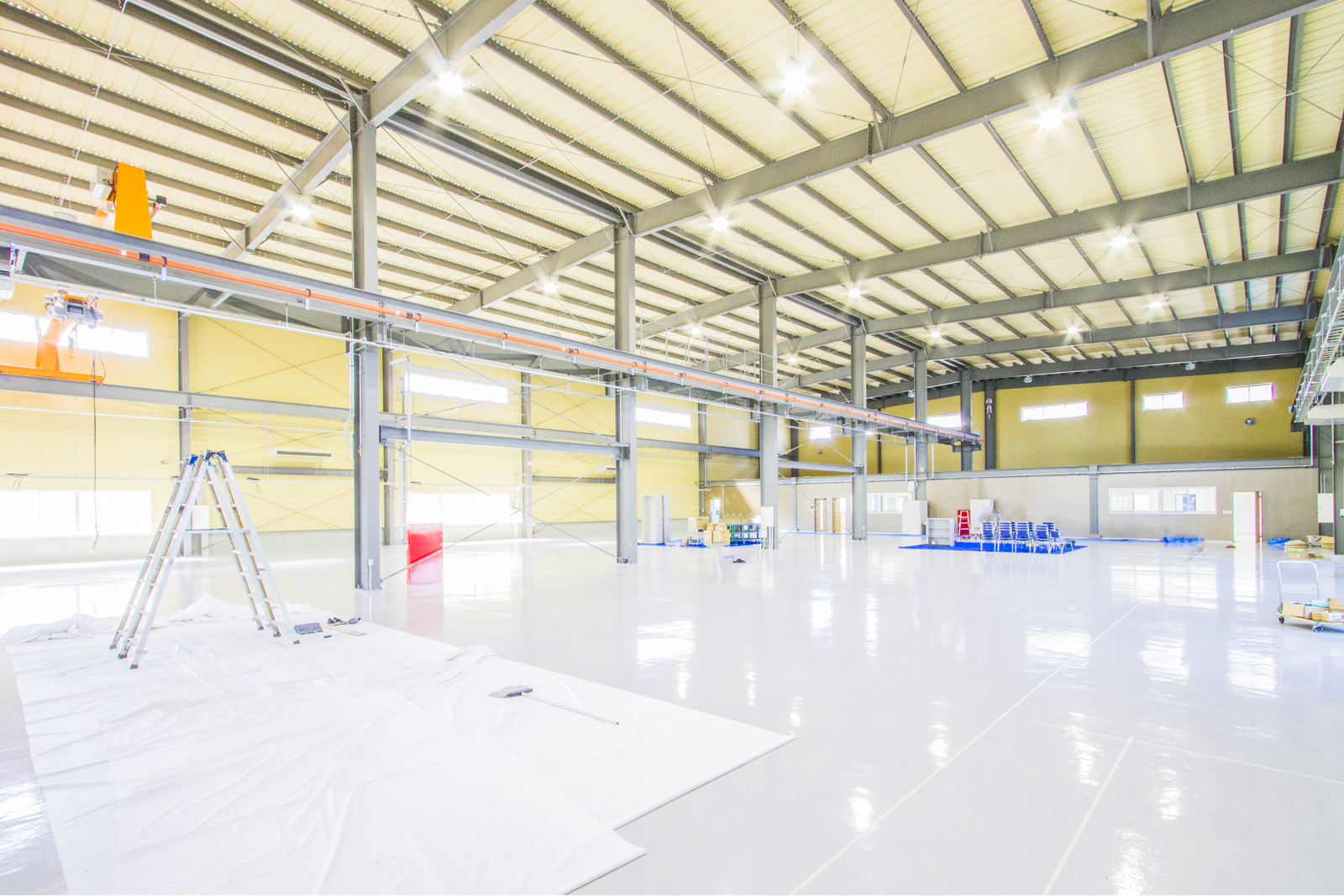

工場内観

室内柱を隔てて工場は大きく2つの生産ラインとなっており、各ライン上に2.8t(2基)と5.0t(1基)の天井走行クレーンが設けられています。

建物鉄骨はクレーン2基による共吊りや各ラインでの並走が可能な仕様としていますが、建物長手方向の主柱間隔は広めの7.2mが適応できていますので室内柱も少なめです。

採光窓も建物4面に多く取り入れて明るい屋内です。

20171023-PHOTO 内観_012

20171023-PHOTO 内観_016



大信工業有限会社 様は10月にホームページもリニューアルされ、新社屋・工場は同じく2017年10月から稼動しました。

システム建築 施工概要

用途工場(FA設備製造工場)
商品種別カスタムシリーズ「商品説明」へ
屋根材PXルーフ「屋根説明」へ
外壁材Vリブウォール「外壁説明」へ
建物幅30.6 m
建物長53.1 m
建物高9.15 m
建物面積1692 ㎡
建設地愛知県
竣工2017年10月
施工会社 東海インプル建設株式会社 ( 愛知県 )
