Case システム建築  施工実績

旭ゴム株式会社 新潟出張所倉庫棟

  【動画あり】

昭和25年にスタートした工業用ゴム製品の専門商社から、現在は農業機械・建設機械・産業機械・情報機器・鉄鋼・車両など多くの産業界のものづくりパートナー・サプライヤーとして全国展開をされています 旭ゴム株式会社 様。

新潟県の新潟出張所にシステム建築で倉庫棟を建設いただきました。

屋根上の太陽光発電も併せて施工させていただいています。



YouTube 「旭ゴム株式会社 新潟出張所倉庫」



 360度パノラマVR ※マウスやカーソルキーで360度ご覧になれます。

 2階建倉庫の2階倉庫エリアになります。

 長さ40.0m x 無柱スパン25.0m の空間です。

 <画像右上の「FULL」をクリックすると全画面になります>



新潟出張所全景

手前側の国道に斜めに面して屋根に太陽光発電が乗っている建物が今回建設いただきました倉庫棟です。

その右隣のグレー色の建物が既存の新潟出張所事務所棟です。

事業所裏手には信濃川に沿った越後平野の田園が広がります。

20171004-AERIAL PHOTO_015

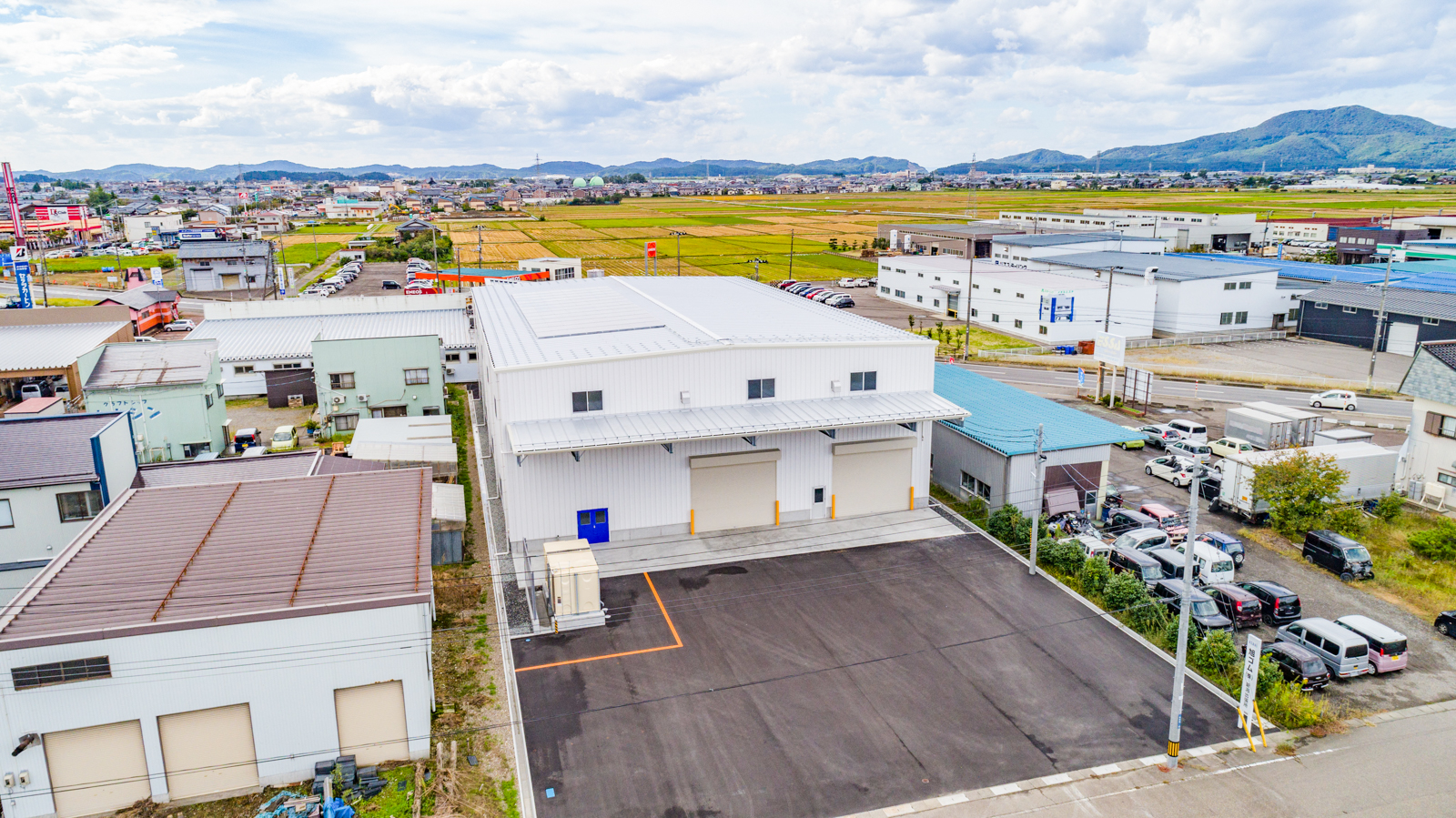

倉庫棟外観

建物は総2階建ての倉庫です。

20171004-AERIAL PHOTO_004

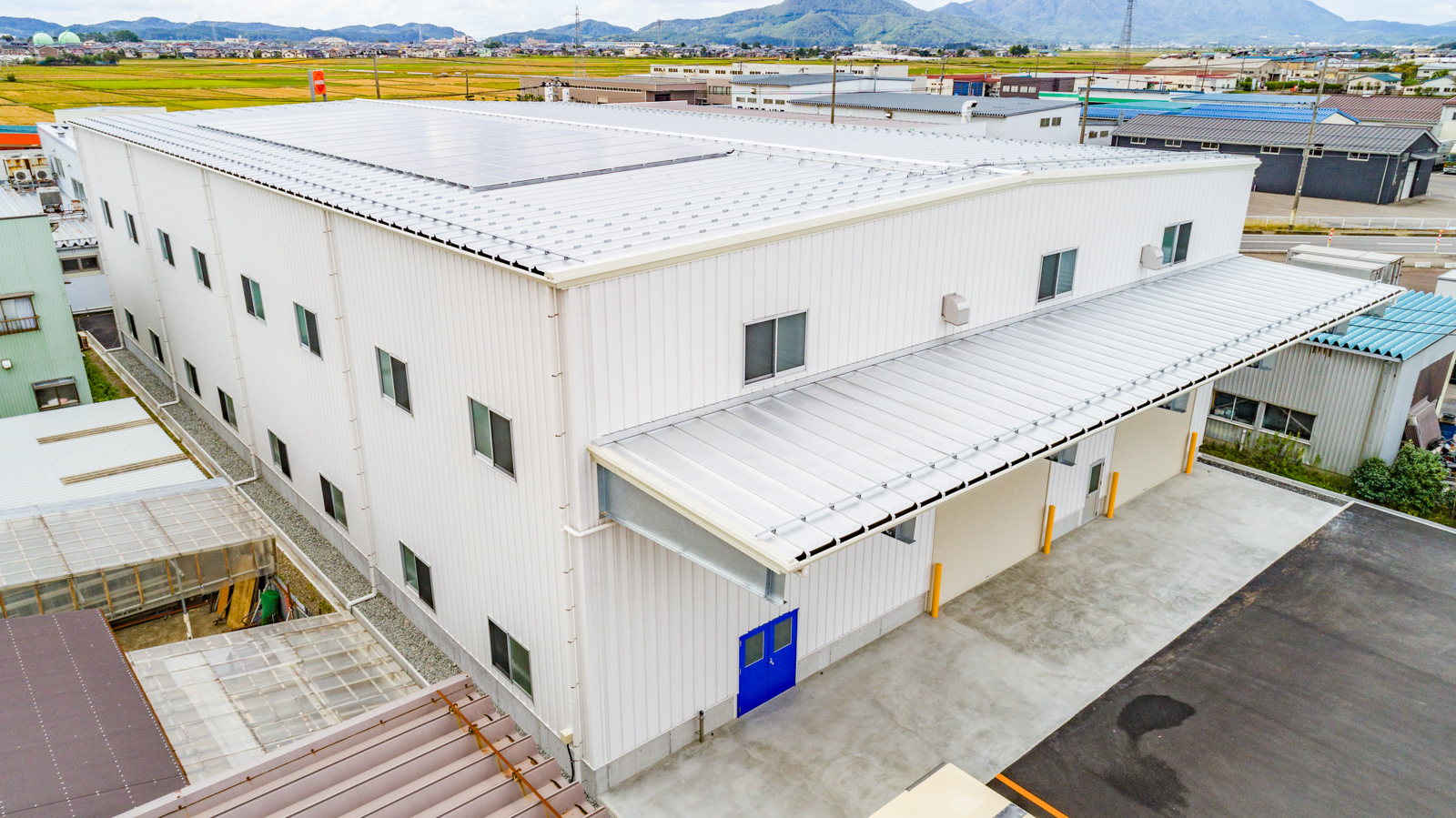

外壁はVリブウォールのエジプシャンホワイト色です。

屋根はSSルーフガルバリウム素地に断熱材として高断熱のYマットSを重ねています。

20171004-AERIAL PHOTO_009



建物の建設に併せて屋根には発電出力28.6kWの太陽光発電を設置いただきました。

20171004-AERIAL PHOTO_008

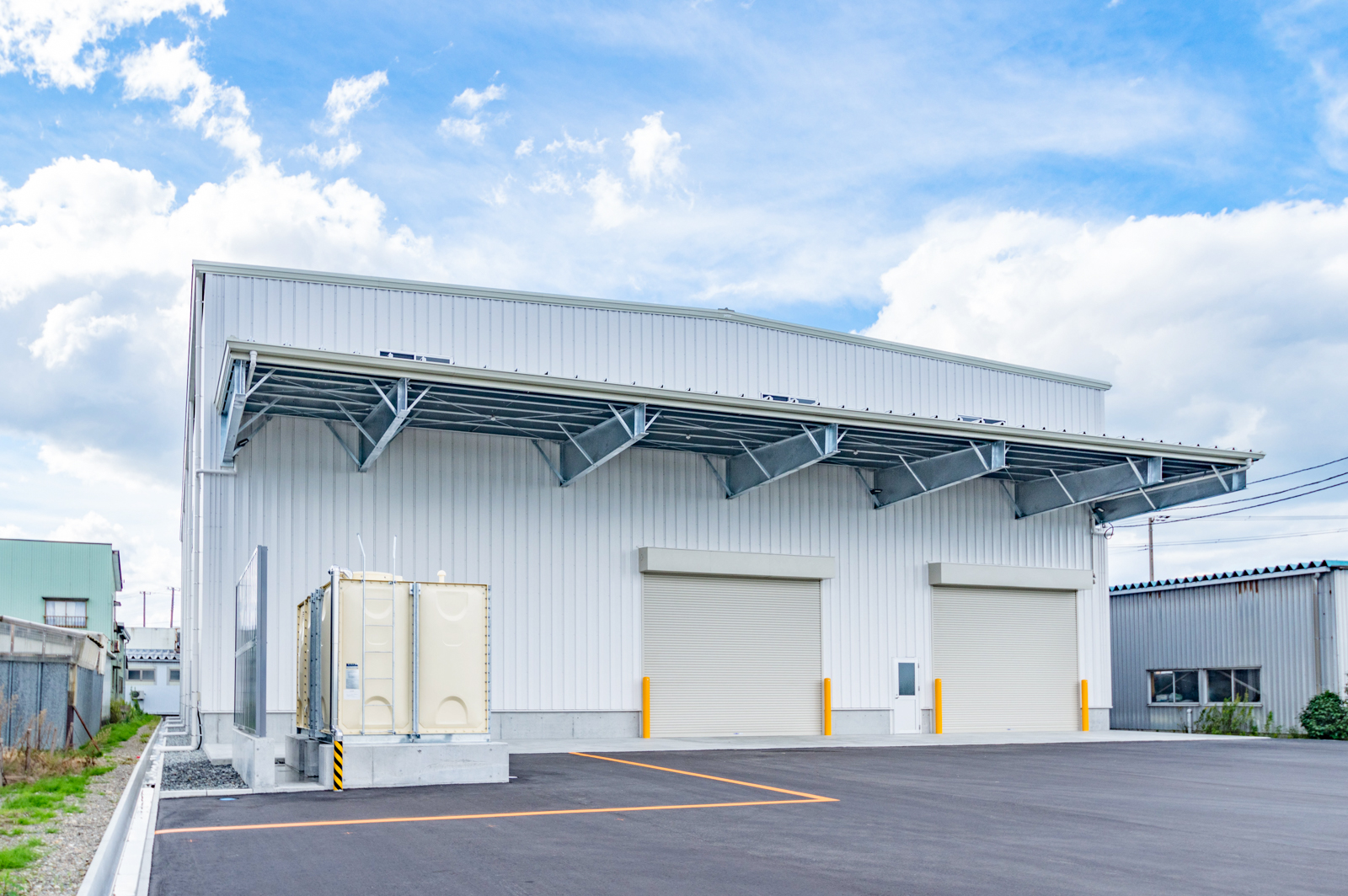

倉庫搬入出口側です。

W5.0m x H4.0m の重量電動シャッターの上には出寸法5.0mの大庇を設けています。

20171004-PHOTO外観_004

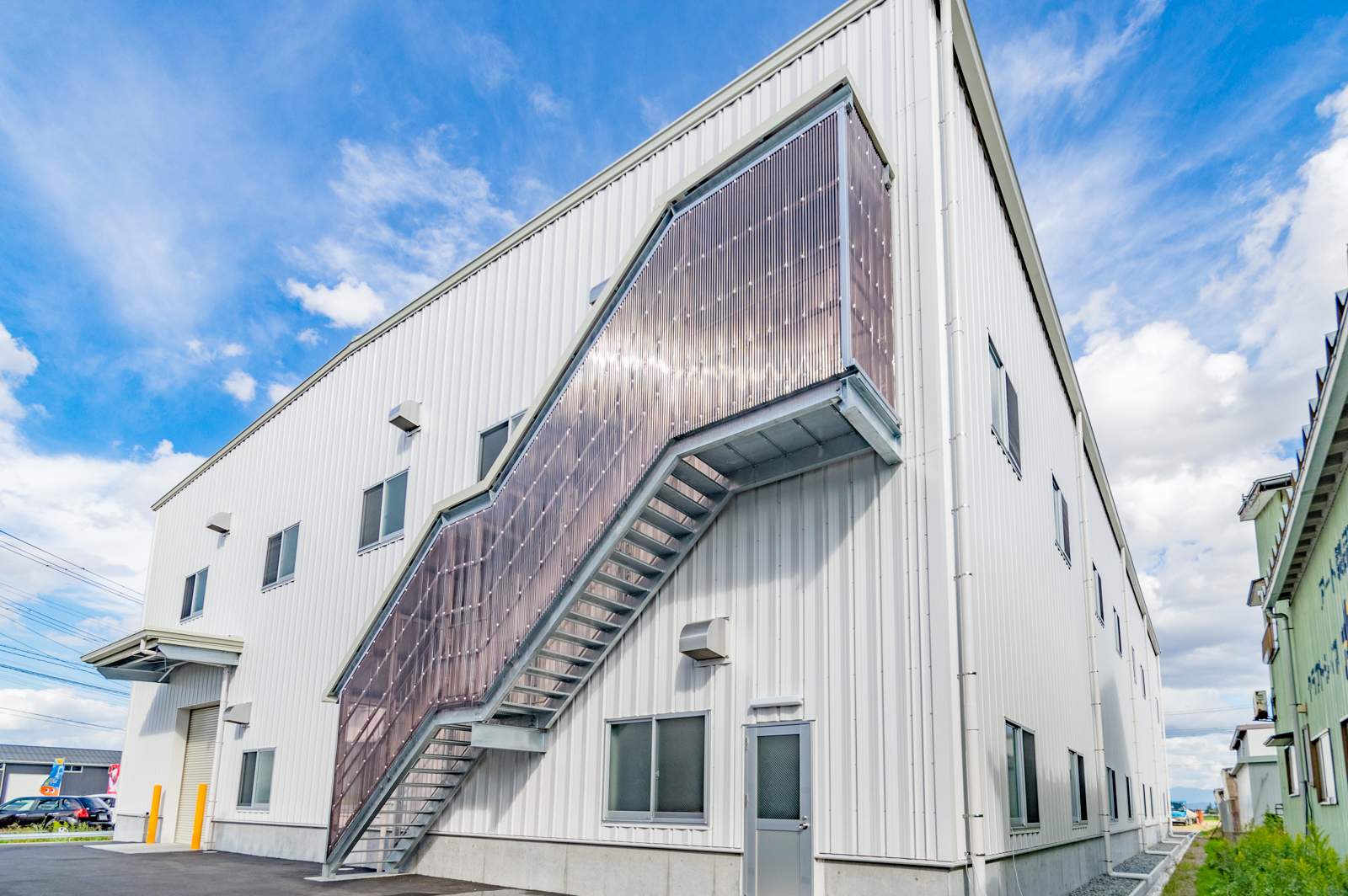

出張所事務所側は屋外階段を設置しています。

建物反対側には屋内階段を設置しています。

20171004-PHOTO外観_007

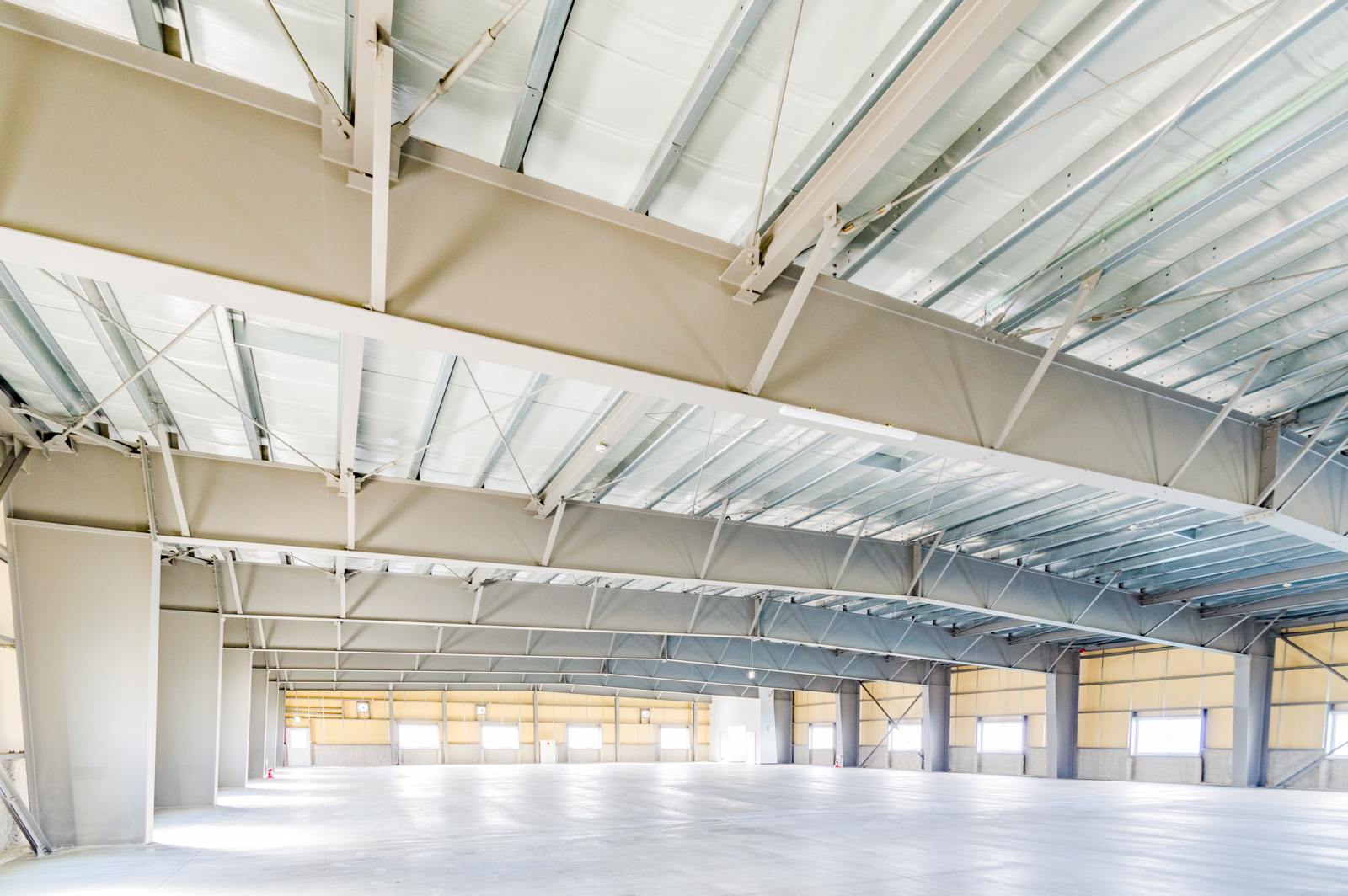

倉庫2階内観

長さ40.0m(主柱間隔5.m) x 無柱スパン25.0m の空間です。

この地域の設計積雪荷重条件は長期積雪の積雪深120cmとなります。

20171004-PHOTO内観_002

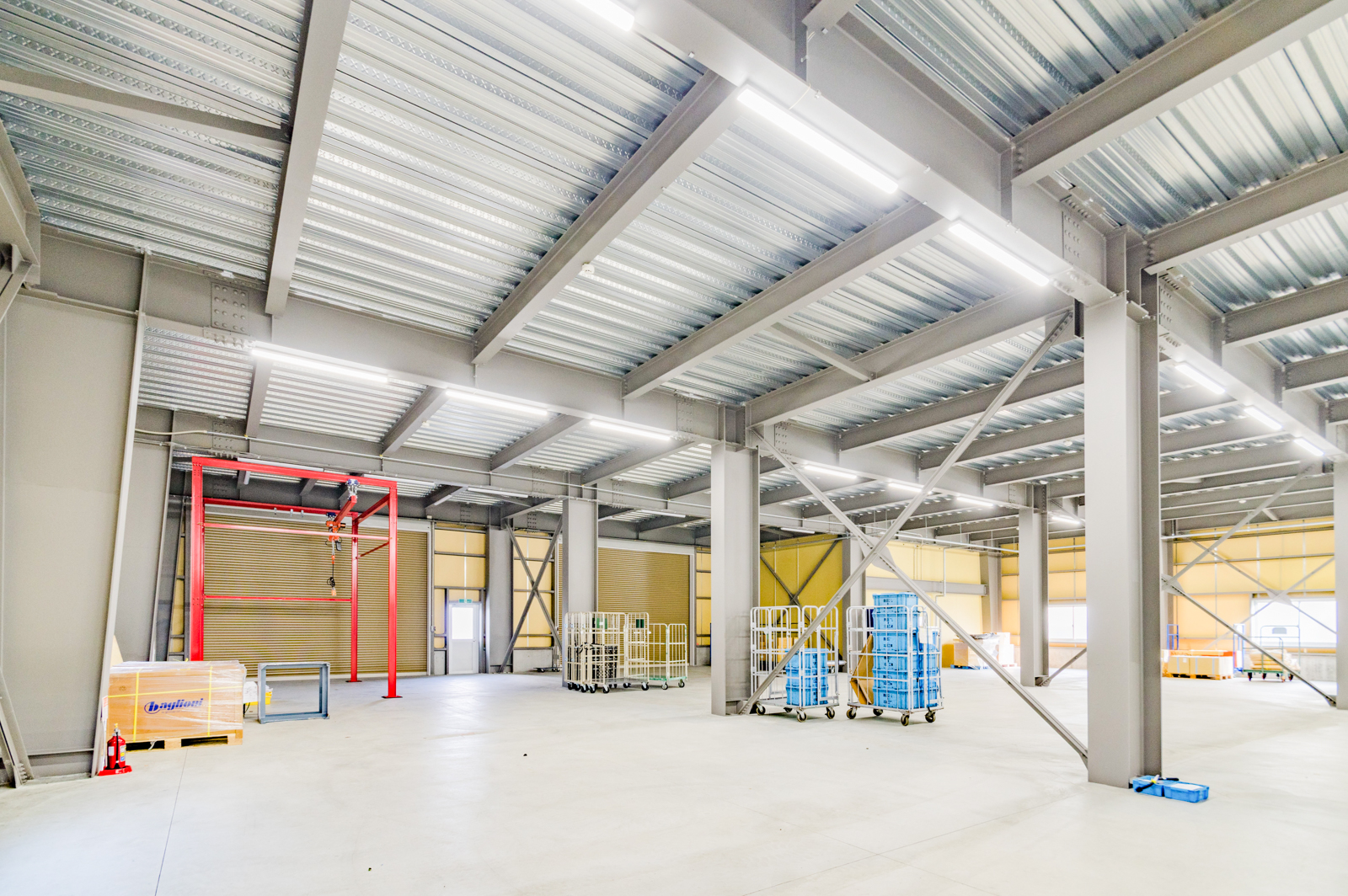

倉庫1階内観

1階の梁には2階の床を支える為の室内柱(H柱)を2か所設けています。

2階床組みや室内柱部分は在来建築と大きく変わりがありません。

凡そですが2階床荷重が約500kg/m2以内ですと納期の早いH柱を使用致します。

H柱で支えきれない荷重の際にはコラム(角型鋼管)柱を使用します。

20171004-PHOTO内観_014



yess建築は、工期・コスト共に高い競争力をもつ平屋または2階建ての建物を設計・製造しています。

適応範囲などメリットの出る仕様は個々のご相談案件毎に具体的にご提案させていただいています。

お近くのyess建築ビルダーまたは弊社までお気軽にお問合せください。

システム建築 施工概要

用途倉庫(ゴム・プラスチック製品倉庫)
商品種別2F建システム
屋根材SSルーフ「屋根説明」へ
外壁材Vリブウォール「外壁説明」へ
建物幅25.0 m
建物長40.0 m
建物高10.2 m
建物面積1166 ㎡
建設地新潟県
竣工2017年09月
施工会社 株式会社システムハウスアールアンドシー ( 東京都 )
